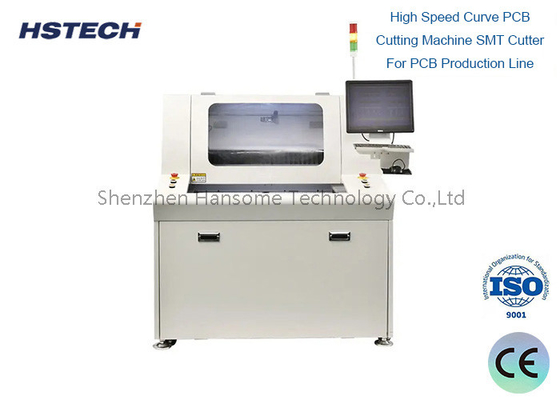

Máquina de roteamento de folha de tipo auto-refrigerada Matel PCBA com alimentação de gaveta

Máquina de roteamento de folha de tipo auto-refrigerada Matel PCBA com alimentação de gaveta

Nome da marca:	HSTECH
Número do modelo:	CM-610
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina do router de PCBA

Alimentação:

Alimentação na gaveta

Plataforma de trabalho:

Duplo, pode ser combinado como uma plataforma.

Função:

Com um diâmetro não superior a 50 mm

Materiais:

Matel da folha

Cores:

Alaranjado, cinzento

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina de roteamento de folha de tipo auto-aquecida Matel PCBA com alimentação por gaveta

Introdução

Uma máquina de roteador PCBA (Printed Circuit Board Assembly) é um equipamento especializado usado na fabricação e montagem de placas de circuito impresso.

Características

1, Roteador de PCB tipo fresador com alta precisão e alta limpeza, plataforma de trabalho paralela dupla e pincel único.

2A plataforma do tipo gaveta, de baixa pegada, foi concebida para evitar a poluição da sala de limpeza.

3, recolha de poeira do lado superior com maior eficiência do que o lado inferior, e menos ruído.

4Design de plataforma dupla, fácil de operar e de manter.

5, Aplicação para 350 * 350mm pcba, tamanho maior pode ser personalizado.

6, Atualizar com robô para realizar a função em linha.

Especificações

Modelo	CM-610	CM-610max
Tamanho máximo do PCB	350 x 350 mm	450x450 mm
Tamanho mínimo do PCB	5x5 mm
Espessura do PCB	0.4 ~ 6 mm
Altura da mesa de trabalho	850 mm
Modo de carga	Alimentação e liberação manuais
Posicionamento do PCB	De peso superior a 20 g/m2, mas não superior a 150 g/m2
Fuso de corte/velocidade	Sycotec, fabricado na Alemanha, 5000-60000 rpm
Tipo de refrigeração	Tipo auto-refrigeração
Inspecção de facas	- Sim, sim.
Velocidade de corte	1-100 mm/s
Precisão de corte	± 0,05 mm
Kit de moagem	φ0,8~φ3,0 rotação à direita, aço de tungstênio
Precisão de posicionamento repetido	± 0,02 mm
Velocidade de movimento coordenada	1000 mm/s
Programação dos procedimentos	Importação ou edição de desenhos GERBER através do sistema visual
Fornecimento de ar	5-8 kg/cm3
Fornecimento de energia	AC380V±5%, 50/60Hz, 3KW
Dimensão da máquina	125010001650 mm	135011001650
Peso da máquina	Aproximadamente 900 kg

Aplicações

Prototipagem: Útil para a criação de protótipos em que são necessárias formas específicas de placas.
Produção em massa: empregada em ambientes de produção de alto volume para roteamento consistente e eficiente.
Desenhos complexos: Adequado para tábuas com formas ou desenhos complexos que exigem cortes complexos.

Dimensão da máquina

Drawer Feeding PCB Router Machine with Dust Collector 0

Detalhes da máquina

Super Vision System ((Equipado com câmara de imagem industrial da Alemanha e lente Moritex da marca japonesa), e dispositivo de coleta de poeira do lado superior da escova ESD.

Drawer Feeding PCB Router Machine with Dust Collector 1

Sistema de corte integrado ((Corte com pinça ou dedal magnético) e PIN do dedal magnético ((desenho patenteado)

Drawer Feeding PCB Router Machine with Dust Collector 2

Sistema de corte fiável ((Utilize o fuso alemão Sycotec e a inversão de frequência), sistema Win7/Win10 versão inglesa.

Drawer Feeding PCB Router Machine with Dust Collector 3

Máquina de roteamento de folha de tipo auto-refrigerada Matel PCBA com alimentação de gaveta 4

Máquina de roteamento de folha de tipo auto-refrigerada Matel PCBA com alimentação de gaveta 6
