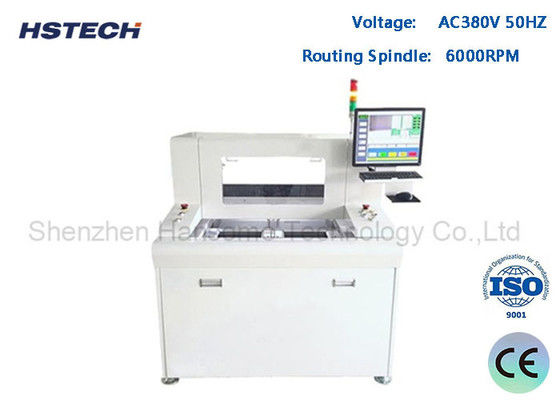

Máquina Roteadora PCBA para Detecção CCD com Eixo de Roteamento de 6000RPM e Servo Motor para Separação de PCB

Nome da marca:	HSTECH
Número do modelo:	RM-560
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina do router de PCBA

Outro nome:

Router automático do PWB

Plataforma:

Dobro

Fuso de roteamento:

6.000 rpm

Guia:

Hiwin

Motor acionado:

servo motor

Tensão:

AC380V 50Hz

Garantia:

1 ano

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

50 conjuntos por mês

Destacar:

CCD Detecção PCBA Router Machine

Máquina roteadora PCB Depaneling com eixo de roteamento 6000RPM

Roteador PCB automático acionado por servo motor

Descrição do produto

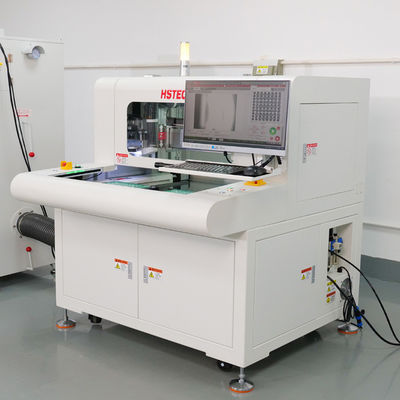

Máquina Roteadora PCBA de Coleta Inferior com Detecção CCD e Motor Servo

Esta avançada máquina roteadora de PCB automática apresenta tecnologia de fuso de roteamento de alta velocidade com plataformas de trabalho duplas e acionamento por motor servo de 4 eixos. O fuso se move de acordo com a programação predefinida para separar automaticamente placas conectadas por furos de carimbo, placas curvas e outras placas de formato irregular. Operando em sistema Windows com detecção CCD para monitoramento de separação de trilhas, permitindo a verificação do processo em tempo real.

Principais Características

Fuso de roteamento de alta velocidade a 6000rpm
Sistema operacional Windows com recursos de localização manual ou importação de arquivos
Sistema de detecção CCD para monitoramento de precisão
Sistema integrado de coleta interna de poeira
Adequado para separar placas FPC, placas de alumínio, materiais FR4 e muito mais
Ideal para placas conectadas por furos de carimbo, placas curvas, substituindo os métodos tradicionais de corte em V

Especificações Técnicas

Modelo	RM-560
Estrutura	Fuso único, plataformas de trabalho duplas
Tamanho da Máquina (mm)	100012001550
Peso Bruto	700kg
Tamanho do Coletor de Poeira (mm)	6256001600
Método de Coleta de Poeira	Coleta inferior
Tamanho da Plataforma de Trabalho	300*400mm
Tipo de Acionamento da Plataforma	Plataforma rotativa dupla, fatiador de precisão com inversor de motor trifásico
Sistema de Acionamento	Eixo X/Y/Z acionado por motor servo, eixo W acionado por inversor de frequência de motor trifásico
Fuso de Roteamento	6000rpm
Velocidade de Corte	1-100mm/s
Precisão de Corte	±0.05mm
Precisão de Repetição	±0.02mm
Velocidade de Movimento do Eixo	800mm/s
Sistema do Eixo Z	Acionamento por parafuso, guia dupla
Kit Roteador	Fresa, φ0.8~φ3.0 rotação esquerda, Haste de Aço Tungstênio
Controle da Vida Útil da Ferramenta	Controle por programa de software
Função de Proteção Ativa	Cortina de luz de segurança
Porta de Segurança	Porta manual
Alarme de Erro	Sim
Método de Programa	Auto programação, câmera controlada por teclado e mouse

Detalhes da Máquina

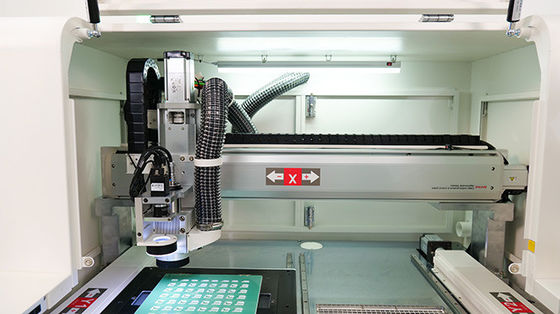

Fuso de roteamento de alta velocidade com sistema integrado de coleta interna de poeira

Sistema operacional Windows 7/10 versão em inglês para fácil depuração e operação
