Roteamento automático de fundo e recolha de poeira para máquina de roteador de PCB

Roteamento automático de fundo e recolha de poeira para máquina de roteador de PCB

Nome da marca:	HSTECH
Número do modelo:	CM-610
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram, D/P
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina do router de PCBA

Alimentação:

Alimentação na gaveta

Plataforma de trabalho:

Duplo, pode ser combinado como uma plataforma.

Função:

Com um diâmetro não superior a 50 mm

Materiais:

Matel da folha

Cores:

Alaranjado, cinzento

Detalhes da embalagem:

Caixa de madeira, proteção contra espuma

Habilidade da fonte:

50 conjuntos por mês

Destacar:

Máquina de roteamento de PCB automático

Máquina de recolha automática de poeira para roteadores de PCB

Descrição do produto

Máquina de corte PCBA de desinstalação automática de roteador de PCB off-line de plataforma única

Descrição

Esta máquina é uma máquina de roteamento automático PCBA em pé, é operação de plataforma única, usando PC para programação, roteamento automático de fundo e coleta de poeira de fundo.A máquina que utiliza o fuso de roteamento de alta velocidade, fixar o PCBA com o pincel, para separar o buraco de estampa, PCB curvo e outros PCBs conectados irregulares.

Características

1.Sistema de operação de software chinês/inglês.

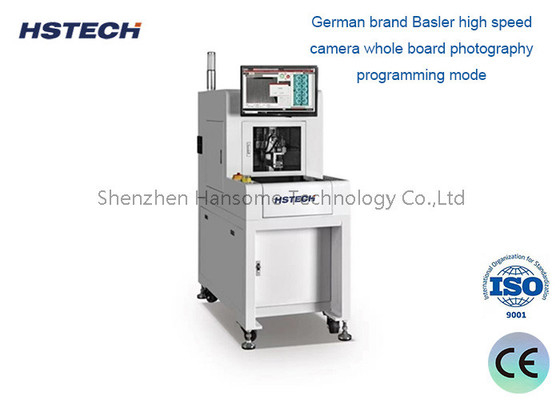

2.Camera de alta velocidade da marca alemã Basler modo de programação de fotografia de toda a placa.

3.Equipado com ferramenta automática de roteamento ((bit) de mudança, detecção de ruptura da ferramenta, função de correção de altura da ferramenta.

4O trabalho de mesa única, pode também ser utilizado em combinação com duas máquinas, enquanto o equipamento pode ser operado sem tripulação com um robô, melhorando muito a eficiência da produção.

Aplicação
O roteador inteligente de visão completa é adequado para eletrônicos de consumo, eletrônicos domésticos, eletrônicos automotivos e outras operações de corte de PCB multi-placa relacionadas.

Especificações

Modelo da máquina	NT1convenção
Tamanho do recorte de PCB	310*360MM
Objeto de corte	V-groove, buraco de carimbo, ponto circular, etc.
Tabela de corte	Tabela única
Precisão de corte	± 0,08MM
Precisão de repetição	±0,015MM
Velocidade máxima de movimento do eixo	X,Y1,Y2:1000mm/s, eixo Z:800mm/s
Espinha	Marca chinesa
Modo de mudança de ferramenta	Mudança manual de ferramenta
Velocidade de roteamento do fuso	Máximo: 60000 rpm
Detecção de ferramentas	Capacidade de armazenamento de resíduos
Velocidade de corte	Ajustável a 5 ̊100 mm/s
Espessura de corte de PCB	0.3-3.0MM
Método de programação	Fotografia de painel inteiro, ensino de desenho de imagem
Método de controlo	Sistema de controlo de precisão de 3 eixos PC
Metodos condutores X, Y1, Y2, Z	Servo motor doméstico (opcional Panasonic)
Tamanho de bits de roteamento adequado	0.8 ∼3.0 mm
Fornecimento de energia	AC220V 50/60HZ de fase única
Tamanho da máquina	LWH ((1250mm650mm1550mm)
Peso da máquina	300 kg
Potência do limpador de pó	3 HP
Fornecedor de energia para limpador de poeira	AC380V de 3 fases
Tamanho livre de poeira	LWH ((800mm400mm780mm)
Tamanho do limpador de pó	60 kg
Método de limpeza do pó	Limpeza do lado superior/tamanho inferior (opcional)

Dimensões

Roteamento automático de fundo e recolha de poeira para máquina de roteador de PCB 0

Detalhes da máquina

Super Vision System ((Equipado com câmara de imagem industrial da Alemanha e lente Moritex da marca japonesa), e dispositivo de coleta de poeira do lado superior da escova ESD.

Roteamento automático de fundo e recolha de poeira para máquina de roteador de PCB 1

Sistema de corte integrado ((Corte com jato ou dedal magnético) e PIN do dedal magnético ((design patenteado)

Roteamento automático de fundo e recolha de poeira para máquina de roteador de PCB 2

Sistema de corte fiável ((Utilize o fuso alemão Sycotec e a inversão de frequência), sistema Win7/Win10 versão em inglês.

Roteamento automático de fundo e recolha de poeira para máquina de roteador de PCB 3
