| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | ARM-710 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa de madeira, proteção contra espuma |
| Tempo de entrega: | 20 ~ 30 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram, D/P |
| Habilidade da fonte: | 50 conjuntos por mês |
| Nome do produto: | Máquina Inline do router de PCBA | Materiais: | Matel da folha |
|---|---|---|---|
| Tamanho do PCB: | 50x50~350x350 mm | Espessura do PCB: | 0.4-6mm |
| Altura da transmissão: | 900 ± 50 mm | Fornecimento de energia: | AC380V, 50/60HZ |
| Separando a velocidade: | 1-100mm/s | Comunicação: | SMEMA |
100000 RPM Sistema de CCD de Fuso de PCB em linha Máquina de Desmontagem de Roteador sem Jig
Introdução
Esta máquina é um sistema de roteador em linha totalmente automático, com carregador e descarregador para linha de teste ATE, fuso de alta velocidade, baixa força de tensão para cortar o PCBA e garantir precisão e clareza.
Características
1, Utilize a Alemanha Sycotec Spinde, Max 1000000 RPM e função de comutação automática de ferramentas.

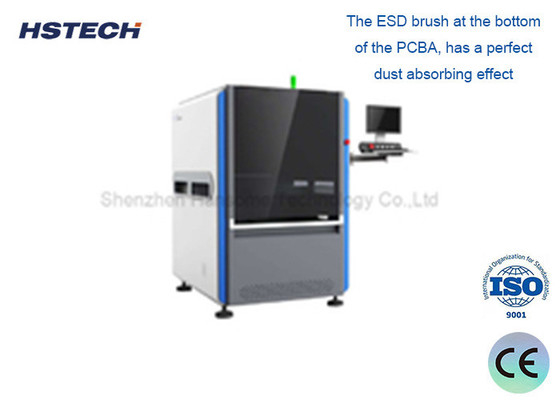

2A escova ESD na parte inferior do PCBA, tem um efeito de absorção de poeira perfeito.
3, Excelente sistema CCD com câmara de imagem, lente Moritex e fonte de luz de nível de medição, para suportar a calibração, compensação e posicionamento da máquina,com grande estabilidade e capacidade anti-disturbação.
4Perfeita solução de roteamento sem Jig, suporte 20 * 20 ~ 350 * 350mm tamanho de PCB, e dispositivo pick-up pode perceber remoção e instalação rápida, alta confiabilidade e baixo custo.
5, Repertório de ferramentas padrão com três tipos de ferramentas 3.175, cada uma com 10pcs no interior.
6, Solução de descarga1: O PCBA, após ser cortado, será colocado na correia ESD e depois introduzido na linha de ensaio ou de montagem.Solução de descarga 2: Com a unidade de descarga de lotes, a pinça irá acoplar a caixa de bandeja.
7, O corte de fresagem é accionado por um fuso de alta velocidade com as vantagens de uma força de corte reduzida, alta precisão, baixo ruído e adequado para todos os tipos de pcba, como redondo, linha reta, tipo L ou U,quadrados e arcos.
8, Win7/Win10 sistema de versão em inglês
Especificações
| Modelo | ARM-710 | ARM-711 |
| Tamanho máximo do PCB | 350 x 350 mm | |
| Tamanho mínimo do PCB | 50x50 mm | |
| Espessura do PCB | 0.4-6mm | |
| Altura da transmissão | 900 ± 50 mm | |
| Direcção do transporte | Da esquerda para a direita | |
| Velocidade de transporte | 1500 mm/s (máximo) Ajustável | |
| Modo de carga | Esquadrão-guia de transporte de secção | |
| Ajuste da largura do carril | Automático | |
| Interface de comunicação | SMEMA | |
| Posicionamento do PCB | Enxaguamento do carril de guia superior e inferior | |
| Sistema de recolha | Sistema de fixação rotativo de 360 graus, 2 grupos de bocas de sucção a vácuo; 4 grupos de unidades de transporte de correia/transporte de painéis de lote ESD no máximo | |
| Espinil de corte/velocidade | 100,000 rpm/min, marca alemã | 60,000 rpm/min, marca alemã |
| Troca automática de ferramentas | - Sim, sim. | - Não, não. |
| Verifique a faca. | - Sim, sim. | - Sim, sim. |
| Velocidade de separação | 1-100 mm/s | |
| Precisão de corte | ± 0,05 mm | |
| Kit de moagem | φ0,8~φ3,0 posicionamento lateral direito, hastes de aço de tungstênio | |
| Repetir a precisão de posicionamento | ± 0,02 mm | |
| Velocidade de movimento coordenada | 1000 mm/s | |
| Tipo de placa | Unidade de transporte de correia ESD / unidade de transmissão de painéis de lote | |
| Recolha de resíduos | Saída através de trilhos | |
| Programação de procedimentos | Gerber programa de importação/edição de desenhos através do sistema visual | |
| Fornecimento de ar | 5 a 8 kg/cm3 | |
| Fornecimento de energia | AC380V, 50/60Hz, 3KW | |
| Tamanho da máquina | 1000x1300x1600 mm | |
| Peso | Aproximadamente 1000 kg | |
Tamanho da máquina
Detalhes
1, Troca automática de ferramenta de corte 2, Detecção de faca quebrada 3, Modo de produção automático
4, função de estatísticas do SPC e sistema ERP de correspondência
5, Opcional para coletor de poeira a vácuo à prova de explosão e monitor de volume de ar
Perfeito sistema de roteamento PCBA sem Jig para fixar a placa, suporte 20x20 ~ 350x350mm tamanho de PCB, e o dispositivo pick-up pode perceber
Rápida remoção e instalação, elevada fiabilidade e baixo custo.
Descarga em linha do cinto ESD
Solução de descarga 1: após a separação, o PCBA é colocado na correia ESD e depois introduzido na linha de ensaio/montagem.
Solução de descarregamento 2: com a unidade de descarregamento do lote ARM710-1, a pinça deve ser colocada na caixa do tabuleiro do ARM710.
