| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | RM-288 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem de madeira com espuma |
| Tempo de entrega: | 1 mês |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20 conjuntos por mês |
| Nome do produto: | Máquina do router de PCBA | cor: | Branco |
|---|---|---|---|
| Plataforma: | Duplo. | Ferramenta de corte: | Máquina de corte de moagem |
| Sistema de operação: | Janela | Coleta de sucata: | Coletor de poeira |
| Garantia: | 1 ano | Voltagem: | AC380V 50Hz |

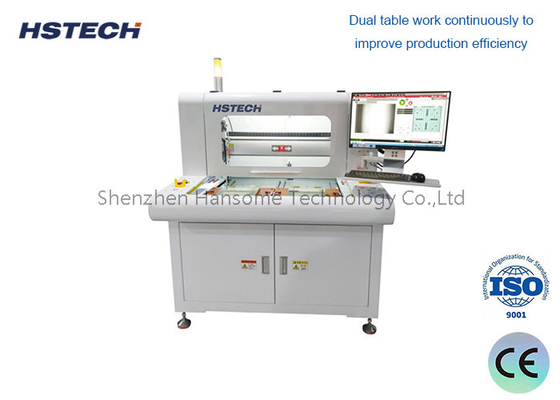

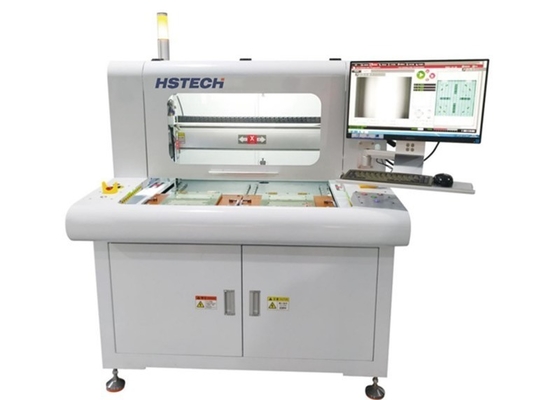

RT350/360/360A/380A Roteador de PCB off-line de plataforma dupla com velocidade máxima do fuso de 60000 rpm
Principais características
Sistema de operação de software em chinês/inglês
Modus de programação da câmara de alta velocidade da marca alemã Basler
Equipado com ferramenta automática de roteamento ((bit) de mudança, detecção de ruptura da ferramenta, função de correção de altura da ferramenta
Trabalho em dupla mesa em contínuo para melhorar a eficiência da produção
Especificações
| Modelo da máquina | NT1cultura | NT1cultura | NT1cultura | RT-A380A |
| Tamanho de corte de PCB | 340*360MM | 340*360MM | 340*360MM | 350*250 mm |
| Objeto de corte | Linhas, pontos, arcos, círculos, etc. | Linhas, pontos, arcos, círculos, etc. | Linhas, pontos, arcos, círculos, etc. | Furo em V, buraco de carimbo, ponto circular, etc. |
| Tabela de corte | Mesa de dois | Mesa de dois | Mesa de dois | Mesa de dois |
| Precisão de corte | ± 0,08MM | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Precisão de repetição | ±0,015MM | ± 0,01MM | ± 0,01MM | ± 0,01MM |
| Velocidade máxima de movimento do eixo | X,Y1,Y2:1000mm/s, eixo Z:800mm/s | X,Y1,Y2:1000mm/s, eixo Z:800mm/s | X,Y1,Y2:1000mm/s, eixo Z:800mm/s | X,Y1,Y2:1000mm/s, eixo Z:800mm/s |
| Espinha | Marca chinesa | Marca chinesa/fuso NSK (facultativo) | Japão NSK/Alemanha Sycotec | V-blade + fuso de marca chinesa |
| Modo de mudança de ferramenta | Mudança manual de ferramenta | Mudança manual de ferramenta | Automático | Mudança manual de ferramenta |
| Velocidade de roteamento do fuso | Máximo: 60000 rpm | Máximo: 60000 rpm | Máximo: 60000 rpm | Máximo: 60000 rpm |
| Detecção de ferramentas | Aquecimento automático de ferramentas, quebra de ferramentas | Aquecimento automático de ferramentas, quebra de ferramentas | Detecção automática de afundamento, quebra e deslizamento de ferramentas | Detecção automática de afundamento, quebra e deslizamento de ferramentas |
| Velocidade de corte | Ajustável a 5 ̊100 mm/s | Ajustável a 5 ̊100 mm/s | Ajustável a 5 ̊100 mm/s | Ajustável a 5 ̊100 mm/s |
| Espessura de corte de PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| Método de programação | Fotografia de painel inteiro, ensino de desenho de imagem | Fotografia de painel inteiro, ensino de desenho de imagem | Fotografia de painel inteiro, ensino de desenho de imagem | Fotografia de painel inteiro, ensino de desenho de imagem |
| Método de controlo | Controle do eixo 4 de precisão PC | Controle do eixo 6 de precisão PC | Controle do eixo 6 de precisão PC | Controle do eixo 6 de precisão PC |
| Motor a propulsão X,Y1,Y2,Z | Servo-condutor de marca chinesa | Servo-condutor PanasonicA6 | Servo-condutor PanasonicA6 | Servo-condutor PanasonicA6 |
| Tamanho de bits de roteamento adequado | 0.8 ∼3.0 mm | 0.8 ∼3.0 mm | 0.8 ∼3.0 mm | 0.8 ∼3.0 mm |
| Fornecimento de energia | AC220V 50/60HZ de fase única | AC220V 50/60HZ de fase única | AC220V 50/60HZ de fase única | AC220V 50/60HZ de fase única |
| Tamanho da máquina |
L*W*H (1180 mm*1180 mm*1350 mm) |
L*W*H (1180 mm*1180 mm*1350 mm) |
L*W*H (1180 mm*1180 mm*1350 mm) |
L*W*H (1180 mm*1180 mm*1350 mm) |
| Peso da máquina | 800 kg | 800 kg | 800 kg | 800 kg |
| Potência do limpador de pó | 3 HP | 3 HP | 3 HP | 3 HP |
| Fornecedor de energia para limpador de poeira | AC380V de 3 fases | AC380V de 3 fases | AC380V de 3 fases | AC380V de 3 fases |
| Tamanho livre de poeira |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
| Peso do limpador de pó | 155 kg | 155 kg | 155 kg | 155 kg |
| Método de limpeza do pó | Limpeza do lado superior/tamanho inferior (opcional) | Limpeza do lado superior/tamanho inferior (opcional) | Limpeza do lado superior/tamanho inferior (opcional) | Limpeza do lado superior/tamanho inferior (opcional) |
Vantagens
Função de detecção de quebra de ferramenta, monitorização em tempo real do estado de utilização da ferramenta
Função de correção automática de ferramentas para evitar problemas de desvio de altura ao trocar ferramentas
As mesas duplas funcionam continuamente para maximizar a produtividade da máquina
Criação combinada de lâminas de serra e fuso
