| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 10~14 dias do trabalho |
| Termos de pagamento: | D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 200 conjuntos por mês |
| Nome do produto: | Descarregador de duas vias | Garantia: | 1 ano |
|---|---|---|---|
| Controle: | Ecrã de Toque | PLC: | Mitsubishi |
| Marca do relé: | Schneider | Comutador optoeletrônico: | OMRON |
| Materiais: | Liga de alumínio | Aplicação: | Conjunto eletrônico |
| Sistema de controlo: | PLC | Consumo de energia: | 200 W |

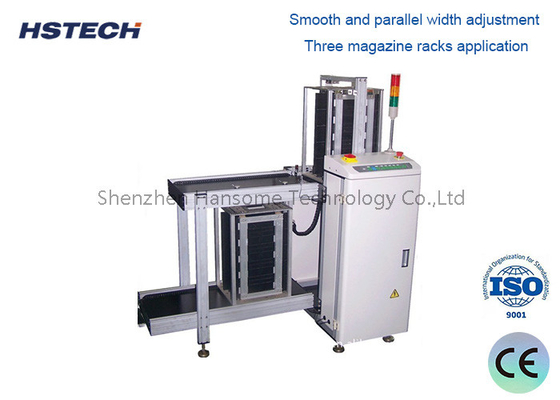

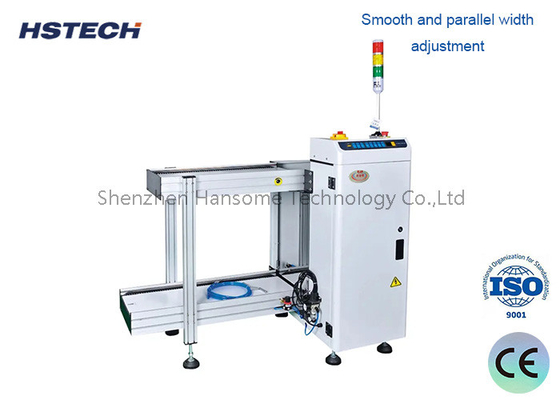

Equipamento de manipulação de descarregador de PCB com capacidade de carga de 6 carregadores
A máquina de carregamento SMT é um tipo de equipamento de produção necessário para a produção e processamento de produtos eletrônicos SMT.Sua função principal é colocar a placa de PCB não montada na máquina de carregamento SMT e enviar automaticamente a placa para a máquina de sucçãoEm seguida, a máquina de sucção coloca automaticamente o PCB na pista da máquina de impressão de pasta de soldagem e o envia para a máquina de impressão de pasta de soldagem.
1Liga a fonte de alimentação, liga o interruptor.
2. Ajustar a largura do trilho de guia até que seja consistente com a largura da placa de PCB a ser produzida.
2. Configuração do número de passos de alimentação da placa e posição do ponto de saída da placa (precisa estar em estado manual e a plataforma de elevação está na posição limite inferior):
1. Configuração da distância de passo: pressione o botão para selecionar Pitch 1 2 3 4
2- Ajuste de tabela:
3. Ajustar manualmente a barra de empurrão no meio do PCB a ser produzido.
4. Confirmar que a máquina pode alimentar a placa suavemente (a posição do ponto de saída da placa)
5- Pressione a tecla automática.
6. Pressione o botão de reinicialização (a plataforma de elevação cai automaticamente para o ponto limite inferior e, em seguida, sobe para a posição do primeiro ponto de liberação da placa)
7.Estado automático
1Sistema de controlo PLC
2, Projeto de binários duplos e plataformas de elevação dupla
3, capacidade de carga de 6 carregadores
4, circuito de gás projetado para transmitir PCB suave e estavelmente
5, padrão SMEMA
| Tipo | DU-250 | DU-300 | DU-400 | DU-500 |
| Fornecimento de energia | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| Fornecimento de ar | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 |
| Tamanho do PCB ((mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| Direção do PCB | esquerda para direita ou direita para esquerda | esquerda para direita ou direita para esquerda | esquerda para direita ou direita para esquerda | esquerda para direita ou direita para esquerda |
| Tamanho da revista ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Passos de passo (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Altura de transporte ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| Velocidade de transmissão | 6 m/s | 10 m/s | 10 m/s | 10 m/s |
| Potência do motor principal | 440 W | 440 W | 440 W | 440 W |
| Tamanho da máquina ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Peso ((kg) | 320 | 350 | 380 | 410 |
