Nome do produto: | Reservatório vertical | Altura de transporte: | 910±20mm |
---|---|---|---|
Sentido do transporte: | L~R, ou R~L | Lado fixo do carril: | Lado da frente ou lado traseiro |
Espessura do PCB: | Min 0,6 mm | Seleção do tom: | 1-4 ((10 mm de espaço) |
Fornecimento de energia: | 220V,50/60Hz,± 10% | Potência: | 0.05kw |
Realçar: | Equipamento de manipulação de PCB de dupla verificação,Equipamento de manipulação de PCB de sinal SMEMA |

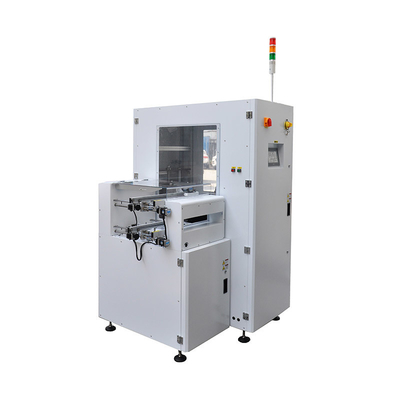

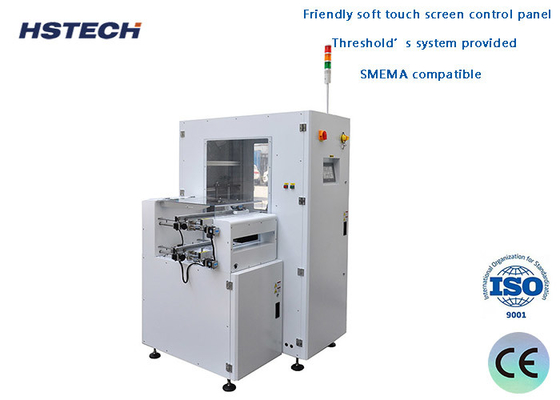

SMEMA Buffer vertical de sinal com dupla verificação NG PCB para equipamento de manuseio de PCB
Descrição
Este equipamento de manipulação de PCB é utilizado como um tampão entre a máquina SMD e o equipamento de inspeção.
Há muitos tipos diferentes de equipamentos de produção inteligentes na linha de produção SMT.Se uma peça de equipamento causar uma dessincronização e uma instabilidade da eficiência de produção devido a razões técnicasO sistema de detecção automática da linha de produção pode ser danificado, ou devido a uma falha de alarme na detecção automática da linha de produção, o PCB em algumas linhas de produção pode ser danificado.uma máquina de armazenamento de PCB é necessária para resolver temporariamente este problemaA função da máquina de armazenamento de placas de PCB é que, quando as placas de PCB são sobre-fornecidas em uma certa parte da linha de produção,As placas de PCB podem ser temporariamente armazenadas na máquina de armazenamento de placasQuando há um "fornecimento" insuficiente em uma determinada parte, a máquina de armazenamento de placas libera a placa de PCB armazenada para fornecer a placa de PCB para processamento no próximo processo.A função da máquina de armazenamento de PCB é servir como um elo entre o anterior e o seguinte e alcançar buffering.
Características
1Use o painel de controle do touch screen.
2.FIFO, LIFO, carregador, descarregador, modo de rejeição selecionado.
3Indicação rápida, suave e precisa.
4.Inner PCB rack to stock PCBs, Max pode armazenar 25pcs PCBs.
5O painel da máquina mostrará NG ou OK PCB para cada camada.
6.Plataforma transportadora superior para dupla verificação de PCB de NG.
7O sistema de limiares é fornecido.
8- Compatível com o SMEMA.
Detalhes técnicos
Altura de transporte | 910±20 mm |
Direcção do transporte | L~R, ou R~L |
Recolha de cartão | Estaca de elevação de PCB |
Velocidade de transporte do transportador | Ajustável |
Lado fixo do carril | Lado dianteiro ou traseiro |
Lado da operação | Lado da frente |
Espessura do PCB | Min 0,6 mm |
Seleção do tom | 1-4 ((10 mm de espaço) |
Fornecimento de energia | 220V,50/60Hz,± 10% |
Potência | 00,05 kW |
Capacidade de estoque de PCB | Max 25 peças |
Revista | - Não, não. |
Sinalização | SMEMA |
Opções |
Ajuste automático da largura.
|
Especificações
Modelo | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
Comprimento eficiente do PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390mm | 50*50~530*460 mm |
Dimensão da máquina | 1250*1200*1600 mm | 1460*1360*1600 mm | 1610*1480*1600 mm | 1610*1620*1600 mm |
Peso | 200 kg | 230 kg | 270 kg | 300 kg |
Diagrama de operação
Porque usar uma máquina de armazenamento automático?
O equipamento de produção de toda a linha de produção SMT é fornecido por muitos fabricantes.e não têm um padrão de eficiência unificadoEmbora a taxa de produção de PCB seja avaliada no momento da concepção da linha de produção SMT, ainda existem alguns fatores incertos.para evitar factores instáveis que afetem toda a linha de produção, pode considerar a instalação de máquinas de cache antes e depois de alguns equipamentos.
Sobre a embalagem
