Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE,ISO |
Número do modelo: | HS-S331R/HS-DS331R |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacotes de madeira, com espuma |
Tempo de entrega: | 15~20 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 conjuntos por mês |
Nome do produto: | Máquina de solda Desktop | Eixo: | linha central 4 |
---|---|---|---|
Plataforma: | Duplo | Programação: | Manual com caixa de ensino |
Motor: | Motor passo a passo | guia linear: | marca Hiwin |
Voltagem: | AC110V/220V | Garantia: | 1 ano |
Realçar: | Robô de solda automática com duas cabeças de solda,Robô de solda automática de plataforma dupla,Robô de solda automática de 4 eixos |

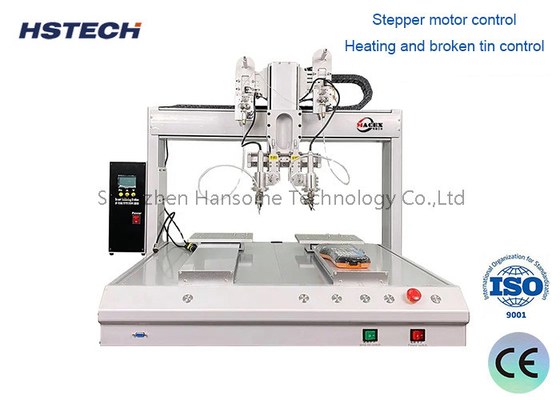

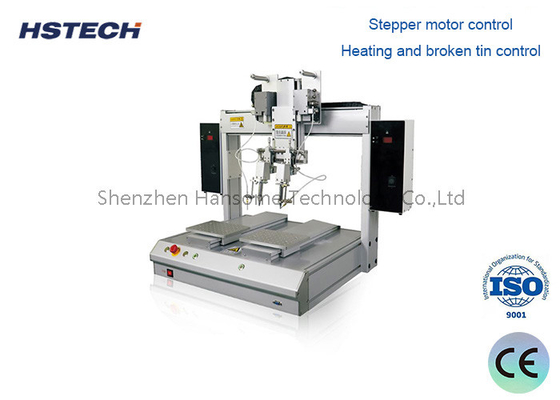

Robô de solda automática de 4 eixos com rotação X/Y/Z e R
Introdução
A máquina de solda é um equipamento mecânico equipado com uma grande janela transparente que permite observar todo o processo de solda.Desempenha um papel muito importante no desenvolvimento de produtos e na otimização da curva de processoO controlo de temperatura adota um controlador inteligente intuitivo de alta precisão com controlo de curva perfeita programável, controlo de temperatura preciso, configuração de parâmetros simples e operação fácil.Pode completar a soldagem de placas de PCB de lado único e duplo em todas as formas de pacote, como CHIP, SOP, PLCC, QFP, BGA, etc.
A máquina de solda muda a prática das máquinas de solda que só podem depender do resfriamento natural ou tirar a placa de PCB para resfriamento fora da máquina de solda.Faz a curva de processo de soldadura reflow mais perfeito e evita danos no dispositivo de montagem de superfície e problemas de mudança de soldadura.
Características
1, é 4Axis trabalhando, X / Y / Z e R rotação movendo, alcançar muitos ângulo propósito de solda.
2, A máquina tem função de limpeza automática, o ferro de solda/ponta sem nitrogénio, muito seguro e protector do ambiente,
3, Taiwan marca Hiwin guia linear utilizado no sistema de movimento da máquina, alta precisão e alta precisão.
4, Utilizando uma placa de controlo muito madura para fazer o sistema de controlo da máquina, também disponível para utilizar PLC.
5, Use a cabeça de ferro como o ponto de base para alinhar a posição da chave do produto, pressione a tecla Enter, o programa irá gerar automaticamente este ponto no sistema,Então, definir os dados sobre o ponto e assim por diante.
6Utilizando um motor passo-a-passo de alta precisão e um sistema de correia de cronometragem e algoritmos avançados de controlo de movimento para melhorar eficazmente a precisão e a repetibilidade do posicionamento do movimento.
7, A máquina com função de limpeza automática, que pode tornar o processamento de solda mais estável e prolongar a vida útil do ferro de solda.
8, com o pingente de ensino LCD portátil, a programação é simples, de alta precisão e fácil de aprender.
Especificações
Modelo | HS-S331R/HS-DS331R |
Voltagem | AC110V/220V,50/60Hz |
Intervalo de trabalho X/Y/Z | 300*300*100 mm |
Eixo R | 360 graus |
Velocidade de movimento X/Y/Z | Máximo 300 mm/s |
Sistema de accionamento | Motor passo a passo, correia de tempo. |
Guia linear | Guia de alta precisão da marca Taiwan |
Precisão de repetição | ± 0,02 mm |
Programação | Pendente de ensino |
Sistema de controlo | Painel de controlo |
Armazenamento de programas |
Pode armazenar mil conjuntos de dados de processamento e um único
arquivo de processamento pode ocupar até 3M espaço de armazenamento
(cinco mil pontos de processamento)
|
Espaço de armazenamento de arquivos |
Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até
Espaço de armazenamento 3M (100 000 pontos de processamento)
|
Documento de apoio | CAD, CorelDRAW |
Limpeza de estanho de ferro | Limpeza de ar/pneumática |
Interface externa | USB+RS232 |
Método de solda | Soldagem por ponto/arrastamento |
Peso | 48 kg |
Dimensão da máquina | 520*585*800 mm |
Classificação
Máquina de soldar automática
A máquina de solda automática é totalmente ajustável em três dimensões, de modo que o ferro de solda e o fio de estanho não exigem as mãos de um operador falso.e os braços podem ser ajustados para qualquer posição de solda que você quiser. Sistema automático de alimentação de estanho: basta pisar levemente no interruptor do pé, e o fio de estanho será automaticamente estendido para a ponta do ferro de solda a uma velocidade e quantidade constantes.
Máquina de soldar a ar quente
A máquina de solda a ar quente adota um design de modo anti-estático de metal altamente confiável, o que torna a solda de componentes sensíveis mais segura.e qualquer ajuste do canal de abastecimento de estanhoO fornecimento de estanho é fácil de controlar. Os iniciantes podem poupar 50% de mão-de-obra em duas horas se forem competentes. Transferência perfeita da tecnologia de soldagem, leve e flexível, não ocupa espaço.Esta máquina de solda é especialmente adequada para solda e acoplamento de vários conectores eletrônicos, tomadas de cabos de vídeo e áudio, cabos de fones de ouvido, cabos de dados de computador, pequenas placas de circuito e pequenos componentes eletrónicos no meio do arnês de arame. .
Máquinas de soldar por refluxo sem chumbo
Máquina de solda de refluxo livre de chumbo substituição da solda de chumbo é a tendência de desenvolvimento de equipamentos na indústria eletrônica.Design ergonómico, adequado para a solda de componentes SMT e plug-in, e atende aos requisitos dos trabalhadores de solda sem chumbo.WIN95/98 Sistema operativo em chinês e inglês, diálogo humano-computador conveniente e interface amigável.
