Lugar de origem: | China |
Marca: | HSTECH |
Certificação: | CE,RoHS |
Número do modelo: | QL800A |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Pacote de madeira |
Tempo de entrega: | 15~20 dias do trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50 conjuntos por mês |
Nome do produto: | Máquina do router do PWB | Plataforma: | Duplo. |
---|---|---|---|
Sistema de operação: | Janela | Garantia: | 1 ano |
Cores: | Branco | Ferramenta de corte: | Máquina de corte de moagem |
Coleta de sucata: | Coletor de poeira | Voltagem: | AC380V 50Hz |
Realçar: | Máquina de roteador de PCB de corte rápido,Máquina de roteador de PCB de corte preciso,Máquina automática de desmontagem de painéis de duas estações |

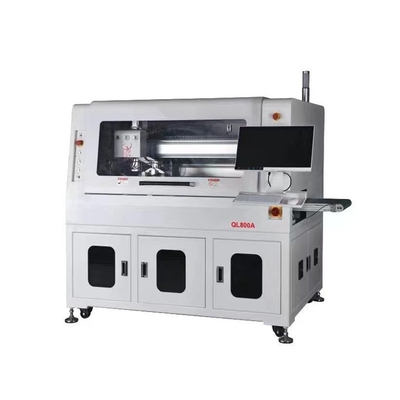

Máquina de desmontagem automática de estação dupla Máquina de roteador de PCB para corte rápido e preciso
Esta máquina é uma máquina de roteamento automático PCBA em linha, o PCBA fixado com uma janela para roteamento automático do lado inferior,e depois de rotear a máquina usar a sucção do bocal para pegar e colocar o PCBA com jig juntos, é usado para separar o buraco de carimbo, PCB curvo e outros PCBs irregulares conectados.
Modelo | QL800A | |
Tamanho máximo do PCB | 260x340 mm | |
Tamanho mínimo do PCB | 50x50 mm | |
Espessura do PCB | 0.4-6mm | |
Altura da transmissão | 900 ± 50 mm | |
Direcção do transporte | Da esquerda para a direita | |
Velocidade de transporte | 1500 mm/s (máximo) Ajustável | |
Modo de carga | Esquadrão-guia de transporte de secção | |
Ajuste da largura do carril | Automático | |
Interface de comunicação | SMEMA | |
Posicionamento do PCB | Posicionamento dos acessórios | |
Sistema de recolha | Recolha de sucção a vácuo | |
Fuso de corte/velocidade | 60,000 rpm/min, marca alemã ((opcional 100 000 rpm/min, marca alemã) | |
Tipo de refrigeração | Tipo auto-refrigeração | |
Troca automática de ferramentas | opcional | |
Verifique a faca. | - Sim, sim. | |
Velocidade de separação | 5-100 mm/s | |
Precisão de corte | ± 0,05 mm | |
Kit de moagem | φ0,8~φ3,0 rotação lateral direita, vigas de aço de tungstênio | |
Repetir a precisão de posicionamento | ± 0,1 mm | |
Velocidade de movimento coordenada | 1000 mm/s | |
Tipo de placa | Unidade de transporte de correia ESD / unidade de encaminhamento de painéis de lote | |
Recolha de resíduos | Recolha de resíduos | |
Programação de procedimentos | Gerber programa de importação/edição de desenhos através do sistema visual | |
Fornecimento de ar | 5 a 8 kg/cm3 | |
Fornecimento de energia | AC380V, 50/60Hz, 3KW | |
Tamanho da máquina | 1500 x 850 x 1600 mm | |
Peso | Aproximadamente 800 kg |
Tamanho da máquina
Sistema de descarga composto, utilizado a correia antiestática ESD para transportar o produto separado no lado superior, e o desperdício é transportado no lado inferior, economizando muito espaço por este método.
