| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | RM-560 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de madeira |
| Tempo de entrega: | 15~20 dias do trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos por mês |
| Nome do produto: | Máquina do router de PCBA | Plataforma: | Duplo. |
|---|---|---|---|
| GUIA: | HIWIN | Voltagem: | AC380V 50Hz |
| Outro Nome: | Router automático do PWB | Fuso de roteamento: | 6000 rpm |
| Motor a motor: | Servo motor | Garantia: | 1 ano |
| Realçar: | CCD Detecção PCBA Router Machine,Máquina de roteador PCBA de plataforma dupla,Máquina de roteamento PCBA com servomotor |
||

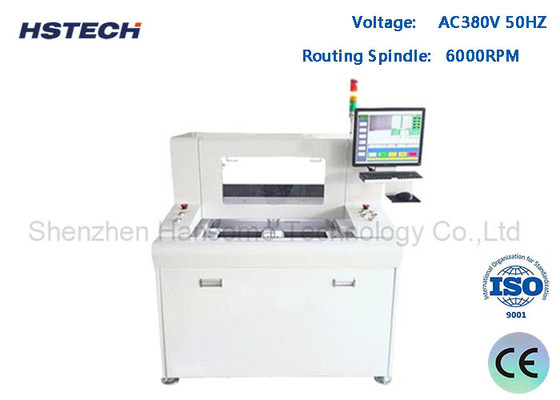

Servo motor de eixo X/Y/Z PCBA Router Machine CCD Detection com plataforma dupla
Introdução
Esta máquina de roteamento automático de PCB usando fuso de roteamento de alta velocidade, equipado com plataforma dupla, 4 eixos servomotor acionado,
O fuso movendo-se de acordo com a programação pré-estabelecida, separando automaticamente o buraco de estampação, a placa ligada, a placa curva e outras placas de forma irregular.
O sistema de operação da janela de utilização da máquina, detecção CCD da pista de separação, pode verificar o processo de separação a qualquer momento.
Características
Este separador de PCB adota x, y, z servo motor e sistema de condução e parafuso de bola, linha de guia ferroviário, garantindo que a máquina funcione suavemente e com precisão, movendo precisão inferior a 0,01mm, rotação precisão então 0.05 mm.
O projeto de estação de trabalho rotativa dupla permite um funcionamento contínuo, melhorando consideravelmente a eficácia da produção.
A máquina está equipada com CcD de alta resolução, usar método de programação de ensino direto com cursor cruzado de CCD, muito fácil de operar, o software pode executar ponto, linha, arco,Círculo etc comando para cortar forma diferente de painel Possui função de posicionamento de marca, pode corrigir automaticamente o deslocamento de coordenadas quando a posição do PCB muda.Sistema Windows e inglês completo auto desenvolvido software faz programação e
Funcionamento muito fácilEquipado com um fuso de roteamento de qualidade e de longa vida útil.O corte de moagem pode ser utilizado como 2 ou 3 secções , basta definir o parâmetro no software, ele tem muito prolongado corte de fresagem "vida de serviço.
Equipado com um ventilador ionizante antiestático que pode eliminar a estática e a poeira.
Principais características
1Fuso de roteamento de alta velocidade, 6000 rpm.
2, operação do Windows, localização manual ou importação de ficheiros.
3Detecção CCD.
4Incluindo o colector de poeira interno.
5, Adequado para separar placas de FPC, placas de alumínio, FR4, etc.
6, Usado principalmente para separar a placa conectada com o buraco de estampação, placa curva, em vez da placa tradicional de corte em V.
Separação
| Modelo | RM-560 | ||
| Estrutura | Fuso único, plataformas de trabalho duplas | ||
| Tamanho da máquina ((mm) | 1000*1200*1550 | ||
| Peso bruto | 700 kg | ||
| Tamanho do colector de poeira ((mm) | 625*600*1600 | ||
| Método de recolha de poeira | Coleção inferior | ||
| Tamanho da plataforma de trabalho | 300*400 mm | ||
| Tipo de plataforma de condução | Plataforma rotativa dupla, cortadora de precisão com inversor de motor de 3 fases | ||
| Sistema de condução | Eixo X/Y/Z acionado por servomotor,Eixo W acionado por inversor de frequência de motor de três fases | ||
| Espinha de roteamento | 6000 rpm | ||
| Velocidade de corte | 1-100 mm/s | ||
| Precisão de corte | ± 0,05 mm | ||
| Precisão de repetição | ± 0,02 mm | ||
| Velocidade de movimento do eixo | 800 mm/s | ||
| Sistema do eixo Z | Acionado por parafuso, com duplo guia | ||
| Kit de roteador | corte de fresagem,φ0,8~φ3,0 rotação à esquerda, aço de tungstênio de chancagem | ||
| Controle da vida útil da ferramenta | Controle de programas de software | ||
| Função de protecção activa | cortina de luz segura | ||
| Porta de segurança | Porta manual | ||
| Alarme de erro | - Sim, sim. | ||
| Método do programa | Auto-programação, câmara controlada por teclado e mouse | ||

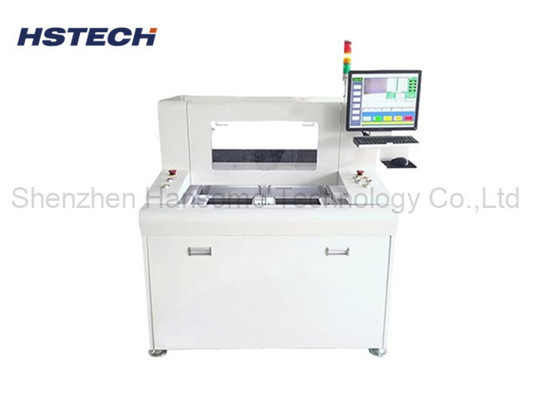

Detalhes da máquina
Espinil de roteamento de alta velocidade e colector interno de poeira
Windows7/10 versão inglesa sistema operativo,simples para depuração e operação.
