Máquina de roteamento automático de PCB de fundo de alta velocidade que recolhe poeira com alimentação por gaveta

Máquina de roteamento automático de PCB de fundo de alta velocidade que recolhe poeira com alimentação por gaveta

  • Máquina de roteamento automático de PCB de fundo de alta velocidade que recolhe poeira com alimentação por gaveta
  • Máquina de roteamento automático de PCB de fundo de alta velocidade que recolhe poeira com alimentação por gaveta

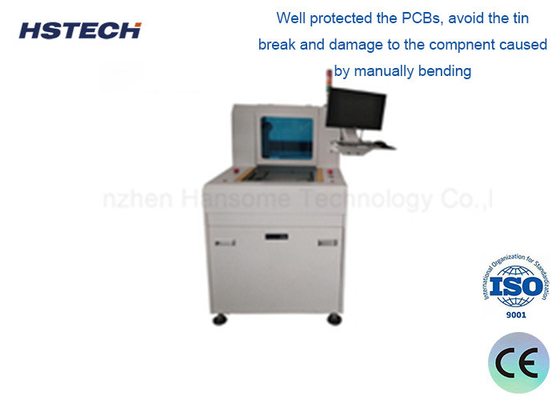

Máquina de roteamento automático de PCB de fundo de alta velocidade que recolhe poeira com alimentação por gaveta
Detalhes do produto:
Lugar de origem: China
Marca: HSTECH
Certificação: CE
Número do modelo: CM-610
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Pacote de madeira
Tempo de entrega: 15~20 dias do trabalho
Termos de pagamento: T/T, Western Union, MoneyGram
Habilidade da fonte: 50 conjuntos por mês
Contato
Descrição de produto detalhada
Nome do produto: Máquina do router de PCBA Alimentação: Alimentação na gaveta
Plataforma de trabalho: Duplo, pode ser combinado como uma plataforma. Função: Com um diâmetro não superior a 50 mm
Materiais: Matel da folha Cores: Alaranjado, cinzento
Realçar:

Máquina de encaminhamento de PCB de recolha de poeira

,

Máquina de encaminhamento de PCB de alta velocidade

,

Máquina automática de encaminhamento de PCB

Máquina de roteamento automático de PCB de fundo de alta velocidade que recolhe poeira com alimentação por gaveta

Introdução

O roteador de circuito impresso (PCB), também conhecido como máquina de fresagem de PCB, é uma máquina especialmente usada para fabricar placas de circuito impresso.Eles desempenham um papel vital na fabricação de eletrônicos para operações como a remoção de peças indesejadas de PCBs multicamadasEssas máquinas geralmente têm alta precisão de fresagem e são capazes de remover PCBs com precisão.As peças desnecessárias no circuito garantem a confiabilidade do circuito.

Os roteadores de PCB desempenham papéis importantes no processo de fabricação de placas de circuito: removendo o excesso de material, criando traços de circuito, abrindo buracos e personalizando formas.

Os roteadores de PCB são amplamente utilizados nos campos de fabricação eletrônica e fabricação de placas de circuito, incluindo, mas não limitado aos seguintes campos de aplicação:Fabricação de equipamentos eletrónicos, equipamento de comunicação, sistemas de controlo industrial, equipamento médico, aeroespacial e defesa nacional.

Os roteadores de PCB geralmente precisam ser compatíveis com software CAD (design assistido por computador) para converter arquivos de projeto em caminhos de moagem reais.devem ser compatíveis com os equipamentos de montagem de PCB e com os equipamentos de inspeção para garantir processos de produção suaves e consistentes.
Os roteadores de PCB são ferramentas indispensáveis no processo de fabricação de eletrônicos, desempenhando um papel fundamental na fabricação de placas de circuito impresso de alta qualidade e precisão.As características de alta precisão e automatização destas máquinas ajudam a aumentar a eficiência da produção e a assegurar a fiabilidade e o desempenho dos produtos electrónicos.

Características

1.Sistema de operação de software chinês/inglês.

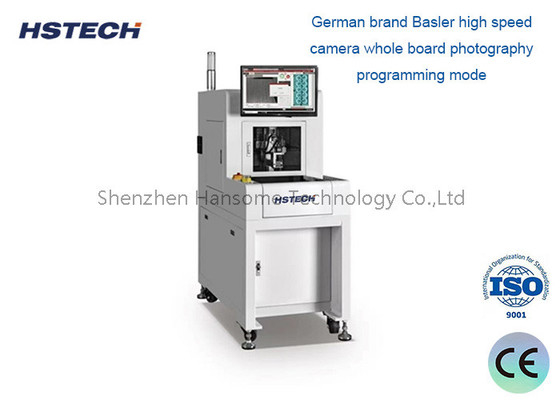

2.Camera de alta velocidade da marca alemã Basler modo de programação de fotografia de toda a placa.

3.Equipado com ferramenta automática de roteamento ((bit) de mudança, detecção de ruptura da ferramenta, função de correção de altura da ferramenta.

4O trabalho de mesa única, pode também ser utilizado em combinação de duas máquinas, enquanto o equipamento pode ser operado sem tripulação com um robô, melhorando muito a eficiência da produção.

Especificações

Modelo da máquina NT1convenção
Tamanho do recorte de PCB 310*360MM
Objeto de corte V-groove, buraco de carimbo, ponto circular, etc.
Tabela de corte Tabela única
Precisão de corte ± 0,08MM
Precisão de repetição ±0,015MM
Velocidade máxima de movimento do eixo X,Y1,Y2:1000mm/s, eixo Z:800mm/s
Espinha Marca chinesa
Modo de mudança de ferramenta Mudança manual de ferramenta
Velocidade de roteamento do fuso Máximo: 60000 rpm
Detecção de ferramentas Capacidade de armazenamento de resíduos
Velocidade de corte Ajustável a 5 ̊100 mm/s
Espessura de corte de PCB 0.3-3.0MM
Método de programação Fotografia de painel inteiro, ensino de desenho de imagem
Método de controlo Sistema de controlo de precisão de 3 eixos PC
Metodos condutores X, Y1, Y2, Z Servo motor doméstico (opcional Panasonic)
Tamanho de bits de roteamento adequado 0.8 ∼3.0 mm
Fornecimento de energia AC220V 50/60HZ de fase única
Tamanho da máquina L*W*H ((1250mm*650mm*1550mm)
Peso da máquina 300 kg
Potência do limpador de pó 3 HP
Fornecedor de energia para limpador de poeira AC380V de 3 fases
Tamanho livre de poeira L*W*H ((800mm*400mm*780mm)
Tamanho do limpador de pó 60 kg
Método de limpeza do pó Limpeza do lado superior/tamanho inferior (opcional)

Detalhes da máquina

Super Vision System ((Equipado com câmara de imagem industrial da Alemanha e lente Moritex da marca japonesa), e dispositivo de coleta de poeira do lado superior da escova ESD.

Automatic Bottom Routing and Dust Collecting for PCB Router Machine 1

Sistema de corte integrado ((Corte com jato ou dedal magnético) e PIN do dedal magnético ((design patenteado)

Automatic Bottom Routing and Dust Collecting for PCB Router Machine 2

Sistema de corte fiável ((Utilize o fuso alemão Sycotec e a inversão de frequência), sistema Win7/Win10 versão inglesa.

Automatic Bottom Routing and Dust Collecting for PCB Router Machine 3

Sobre a embalagem

Cutting Distance Setted Compare With Manual Operation V-Cut PCB Separator 1
