Máquina de roteador PCBA Offline de controle de movimento de 4 eixos com plataforma dupla eixo X/Y 1000mm/S

4 eixos Controle de movimento Máquina de roteador PCBA Offline de plataforma dupla com eixo X/Y 1000mm/S

Introdução da máquina


Esta máquina de roteador de PCB RM-F550 é uma nova máquina de roteador desenvolvida.A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300*350 mm.

Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.

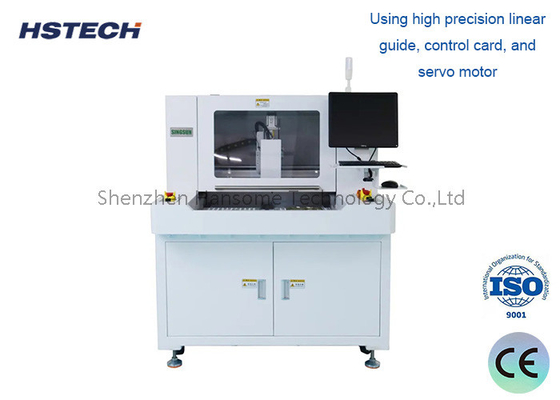

Este separador de PCB adota x, y, z servo motor e sistema de condução e parafuso de bola, linha de guia ferroviário, garantindo que a máquina funcione suavemente e com precisão, movendo precisão inferior a 0,01mm, rotação precisão então 0.05 mm.
O projecto de estação de trabalho rotativa dupla permite um funcionamento contínuo, melhorando consideravelmente a eficácia da produção. A máquina está equipada com CCD de alta resolução.usar o método de programação de ensino direto com crosscursor de CCD, muito fácil de operar, o software pode executar comandos de ponto, linha, arco, círculo etc. para cortar diferentes formas de placas revestidas, tem função de posicionamento de marca,Pode corrigir automaticamente o deslocamento de coordenadas quando a posição do PCB muda.O PC industrial, o sistema Windows e o software totalmente desenvolvido em inglês tornam a programação e a operação muito fáceis. Equipado com um fuso de roteamento de qualidade, com arrefecimento por ar e longa vida útil.O aspirador de silêncio externo proporciona um ambiente de trabalho limpo e de baixo ruído O corte de moagem pode ser utilizado como 2 ou 3 secções, basta definir o parâmetro no software, tem muito prolongado a vida útil do corte de moagem.Equipado com um ventilador ionizante antiestático que pode eliminar a poeira estática

Principais características

2, 4 eixos de controle de movimento baseados no alinhamento vical CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.

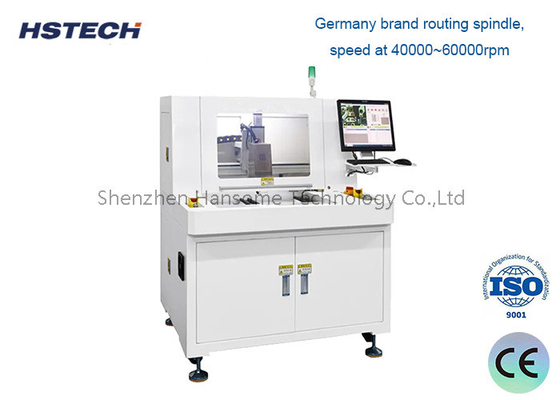

3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.

4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.
6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.

Separação

Detalhes da máquina
