Estação de retrabalho BGA de alta precisão com precisão de montagem de ±0,01 mm e sistema de alinhamento óptico de cores CCD para reparo de telefones celulares

Nome da marca:	HSTECH
Número do modelo:	HS-700
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Estação de Reformulação de Telefone Móvel BGA

Garantia:

1 ano

Controlar:

tela sensível ao toque

Plc:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

Liga de alumínio

Doença:

Novo

Grossura:

0.3 - 5 mm

Sinal:

Smema

Aplicativo:

Conjunto eletrônico

Cor:

Prata

Sistema de controle:

Plc

OEM/ODM:

disponível

Potência Total:

2600w

Fonte de energia:

AC220V

Pressão do ar:

4-6bar

Precisão de montagem:

±0,01 mm

Tipo:

Automático

Peso:

30kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Estação de retrabalho BGA de precisão de montagem de ±0

01 mm

Estação de retrabalho do sistema de alinhamento óptico BGA da cor do CCD

Descrição do produto

Sistema de alinhamento de cores CCD de motor a passo de alta precisão para telefonia móvel

Esta avançada estação de reprocessamento de BGA possui tecnologia de alinhamento óptico de alta precisão para reparação de placa-mãe de telemóvel,Utilizando um motor a passo e um sistema óptico a cores CCD para alcançar uma precisão de montagem excepcional.

Visão geral do produto

As estações de retrabalho BGA são categorizadas em sistemas de alinhamento óptico e não óptico.enquanto o alinhamento não óptico depende do alinhamento visual com as marcas de tela de seda da placa de PCB.

Especificações técnicas

Modelo	HS-700
Fornecimento de energia	AC 100V / 220V ± 10% 50/60Hz
Potência total	2600W
Potência do aquecedor	Calorizador superior de 1200 W (máximo), calorizador inferior de 1200 W (máximo)
Componentes elétricos	Motor de condução + controlador de temperatura inteligente + ecrã táctil colorido
Controle de temperatura	Sensor K de alta precisão + controlo de circuito fechado + controlador de temperatura independente (precisão ± 1°C)
Sensor	1 peça
Método de posicionamento	Suporte de PCB em forma de V + fixação universal externa + centralização e posicionamento a laser
Dimensões globais	L450 mm × W470 mm × H670 mm
Faixa de tamanho do PCB	Max 140 mm × 160 mm, Min 5 mm × 5 mm
Faixa de tamanho BGA	Max 50 mm × 50 mm, Min 1 mm × 1 mm
Espessura do PCB	0.3 - 5 mm
A precisão está aumentando	± 0,01 mm
Peso da máquina	30 kg
Peso máximo da ficha	150 g
Modos de trabalho	Cinco: semi-automático/manuais/remover/montar/solder
Aplicação	Reparação de chips / placa-mãe de telefone

Características fundamentais

5 modos de trabalho versáteis para operação flexível
Monitor LCD HD de 15" para um feedback visual claro
Ecrã sensível ao toque em cores HD de 7" para controle intuitivo
Motor a passo de precisão para posicionamento preciso
Sistema de alinhamento óptico de cores CCD para uma precisão superior
Precisão de temperatura dentro de ±1°C
Precisão de montagem dentro de ±0,01 mm
Taxa de sucesso da reparação: 99%+
Investigação e desenvolvimento independentes do controlo de um único chip

A Estação de Trabalho de Rework BGA é um equipamento de soldagem especializado concebido para reparar pacotes BGA.Este equipamento inteligente lida com vários tamanhos de componentes BGA, melhorando significativamente a produtividade e as taxas de êxito das reparações, reduzindo simultaneamente os custos operacionais.

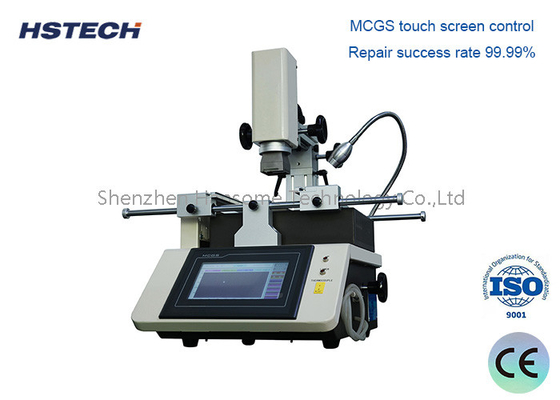

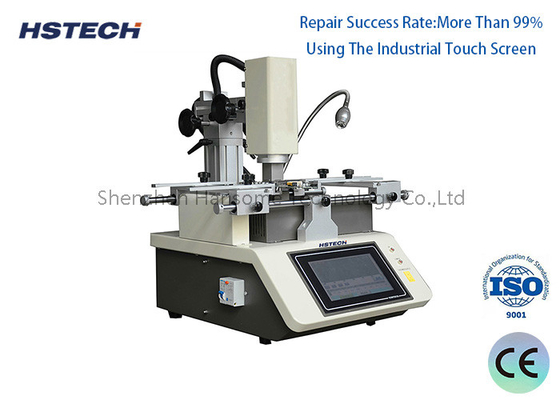

Imagens do produto

Informações do fabricante

Shenzhen Hansome Technology Co., Ltd (HSTECH) é um fabricante profissional de equipamentos de manuseio de placas SMT, incluindo carregadores, descarregadores, tampões e transportadores.Como empresa de alta tecnologia com direitos de propriedade intelectual independentes, a empresa é especializada em pesquisa, desenvolvimento, produção e vendas de equipamentos de manuseio de placas de linha de produção SMT / THT.Nossa experiente equipe de engenharia atualiza continuamente produtos e tecnologia de acordo com as demandas do mercado, buscando soluções de automação e de custo-benefício, ao mesmo tempo que oferece serviços OEM para satisfazer as necessidades específicas dos clientes.
