| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | AIS300 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | embalagem de madeira |
| Tempo de entrega: | 15 a 20 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos por mês |
| Nome do produto: | AOI em linha THT DIP após solda por ondas | Garantia: | 1 ano |
|---|---|---|---|
| Controle: | Ecrã táctil | PLC: | Mitsubishi |
| Marca do relé: | Schneider | Comutador optoeletrônico: | OMRON |
| Materiais: | Liga de alumínio | Sinalização: | SMEMA |

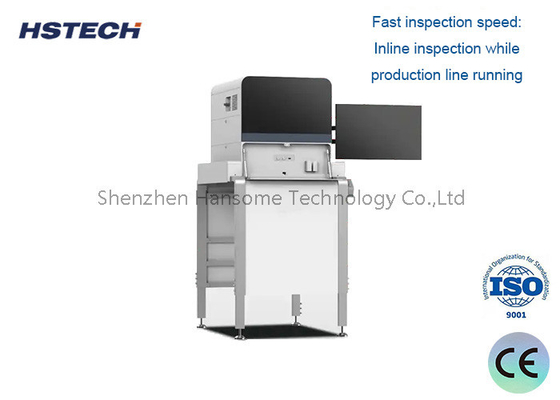

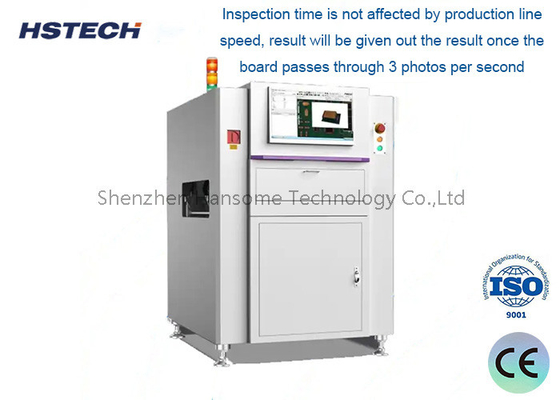

Atuador linear de alta precisão Inline THT DIP AOI Após Soldagem de Onda 22 polegadas FHD LCD Robot de Soldagem Automática
Introdução
A máquina de solda automática é um equipamento de solda automática que utiliza principalmente a função de movimento do robô para completar a operação de solda.A parte central da máquina de solda automática é o sistema de soldaO sistema de solda é constituído principalmente por um mecanismo automático de alimentação de estanho, controlo de temperatura, elemento de aquecimento e ponta de ferro de solda.
Vantagem
Design de modo anti-estático de metal altamente confiável torna os componentes sensíveis à soldagem mais seguros.É fácil de operar e um novato pode tornar-se proficiente nele em duas horas., poupando 50% de mão-de-obra. Por razões de saúde, por favor, use fio de estanho livre de chumbo ecológico. especialmente adequado para solda e acoplamento de vários conectores eletrônicos, LED cordas de luz,Conectores de cabo de vídeo e de áudio, cabos de fones de ouvido, cabos de dados de computador, pequenas placas de circuito e pequenos componentes eletrónicos no meio do arnês de arame.
Especificações
| Modelo | AIS300 | AIS301 |
| Tamanho do PCB | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Espessura | 0.3 ~ 7.0 mm | |
| Extensão de deformação | < 4 mm | |
| Altura do componente | 150 mm de cima, 25 mm de baixo | |
| Câmara | 5MP, cor, CCD | |
| Fonte luminosa | RGB | |
| VOC | 45*37 mm | |
| Resolução | 20um | |
| Inspecção | ||
| Defeito dos componentes de montagem | Desaparecido, deslocado, desviado, danificado, distorcido, redundante, sujo. | |
| Defeito da solda | Excesso, insuficiência, ponte, sem pé, falta de solda, não molhar. | |
| Outra função | Código de barras, cod QR, OCR | |
| Velocidade | 0.23sec/fov | 0.25sec/fov |
| Software/hardware | ||
| Sistema de operação | Ubuntu 14.04 LTD 64 bits | |
| Função | Controle remoto, importação de ficheiros Gerber, ferramenta de formação para novos modelos | |
| PCs industriais | CPU Intel i5, Cartão Gráfico Independente, 12G DDR, 256 SSD | |
| Exibição | 22 polegadas FHD LCD | |
| Moção | Actuador linear de alta precisão | |
| Fornecimento de energia | AC220V,1KW | |
| Pressão do ar | > 0,5 MPa | |
| Dimensão ((L*H*W) | 1100*1630*1350 mm | 1100*1280*1300 mm |
| Peso líquido | 800 kg | 700 kg |
Características
A, algoritmo do núcleo algoritmo da rede neural convolucional
Aplicação e inovação na indústria
Inspecção semelhante à humana
Melhor compatibilidade
Modelo de algoritmo de formação de um conjunto de amostras supergrandes
Alta generalização
Super capacidade de detecção, menor falso positivo
Modelo de apoio à auto-formação dos utilizadores
B. Alta resistência ao desgaste
C. Grande área de inspecção e elevada compatibilidade
D. Alta taxa de inspecções e baixa taxa de falsos positivos.
E, base de mármore, mais estável.
F, atuadores lineares duplos XY, alta velocidade, alta precisão
Aplicação
Esta inline THT AOI usado após máquina de solda de onda na linha de produção DIP, ele usado para corrigir as unidades erradas, o que pode reduzir os reparos e tempo.Esta máquina é amplamente utilizada para inspecionar a placa-mãe da TV, placa-mãe de PC, placa de alimentação, placa de controlo industrial, mini aparelhos eletrónicos domésticos e outros PCBA.
