| Lugar de origem: | China |
| Marca: | HSTECH |
| Certificação: | CE |
| Número do modelo: | AIS300 |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | embalagem de madeira |
| Tempo de entrega: | 15 a 20 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 50 conjuntos por mês |
| Nome do produto: | AOI em linha THT DIP após solda por ondas | Garantia: | 1 ano |
|---|---|---|---|
| Controle: | Ecrã táctil | Marca do relé: | Schneider |
| Sinalização: | SMEMA | Aplicação: | Conjunto eletrônico |
| Fornecimento de energia: | AC220V | Peso: | 800 kg |

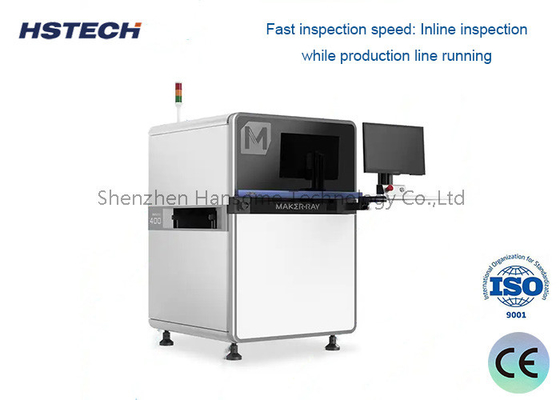

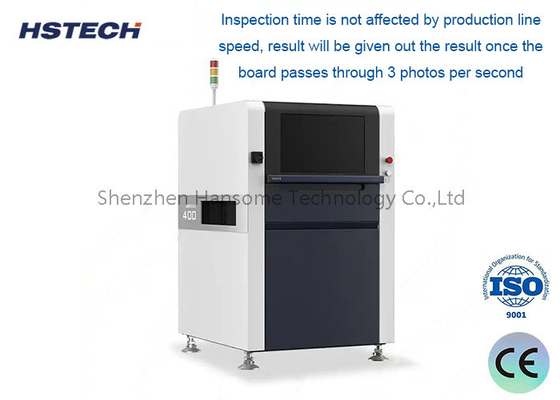

Controle remoto automático em linha THT DIP AOI após solda de onda com atuadores lineares XY duplos
Introdução
Antes da solda, o AOI pode detectar os defeitos do próprio dispositivo, tais como partes em falta ou polaridade, etc. Após a solda por refluxo, A0 ou após a solda por onda, o AOI pode detectar: ligação de estanho,Muito pouco estanho e muito estanho- Polaridade· deslocamento do pé que dobra as partes erradas, equipamento de ensaio AOI após solda em onda.A tecnologia de análise de vetores estabeleceu um novo padrão industrial no AOA imagem vetorial é gerada totalmente automaticamente e qualquer objeto no PCBA pode ser tomado como um ponto MARK, tornando a programação mais flexível.Fornece detecção de defeitos de alta precisão
1Não são necessárias amostras de ouro, apenas produtos qualificados.
2Não é necessária nenhuma modelagem estatística e não há necessidade de executar dezenas de placas para ajustes precisos.
3A "imagem vetorial" gerada automaticamente (não afectada pela temperatura e distância focal) pode melhorar a precisão,velocidade e alta fiabilidade da identificação e posicionamento dos componentes durante a montagem de placas de PCB.
4Análise de vetores de características (cálculo direto de ângulos e proporções de tamanho), combinação perfeita com os padrões IPC
Especificações
| Modelo | AIS300 | AIS301 |
| Tamanho do PCB | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Espessura | 0.3 ~ 7.0 mm | |
| Extensão de deformação | < 4 mm | |
| Altura do componente | 150 mm de cima, 25 mm de baixo | |
| Câmara | 5MP, cor, CCD | |
| Fonte luminosa | RGB | |
| VOC | 45*37 mm | |
| Resolução | 20um | |
| Inspecção | ||
| Defeito dos componentes de montagem | Desaparecido, deslocado, desviado, danificado, distorcido, redundante, sujo. | |
| Defeito da solda | Excesso, insuficiência, ponte, sem pé, falta de solda, não molhar. | |
| Outra função | Código de barras, cod QR, OCR | |
| Velocidade | 0.23sec/fov | 0.25sec/fov |
| Software/hardware | ||
| Sistema de operação | Ubuntu 14.04 LTD 64 bits | |
| Função | Controle remoto, importação de ficheiros Gerber, ferramenta de formação para novos modelos | |
| PCs industriais | CPU Intel i5, Cartão Gráfico Independente, 12G DDR, 256 SSD | |
| Exibição | 22 polegadas FHD LCD | |
| Moção | Actuador linear de alta precisão | |
| Fornecimento de energia | AC220V,1KW | |
| Pressão do ar | > 0,5 MPa | |
| Dimensão ((L*H*W) | 1100*1630*1350 mm | 1100*1280*1300 mm |
| Peso líquido | 800 kg | 700 kg |
Características
A, algoritmo do núcleo algoritmo da rede neural convolucional
Aplicação e inovação na indústria
Inspecção semelhante à humana
Melhor compatibilidade
Modelo de algoritmo de formação de um conjunto de amostras supergrandes
Alta generalização
Super capacidade de detecção, menor falso positivo
Modelo de apoio à auto-formação dos utilizadores
B. Alta resistência ao desgaste
C. Grande área de inspecção e elevada compatibilidade
D. Alta taxa de inspecções e baixa taxa de falsos positivos.
E, base de mármore, mais estável.
F, atuadores lineares duplos XY, alta velocidade, alta precisão
Aplicação
Esta inline THT AOI usado após máquina de solda de onda na linha de produção DIP, ele usado para corrigir as unidades erradas, o que pode reduzir os reparos e tempo.Esta máquina é amplamente utilizada para inspecionar a placa-mãe da TV, placa-mãe de PC, placa de alimentação, placa de controlo industrial, mini aparelhos eletrónicos domésticos e outros PCBA.
Sobre a embalagem
