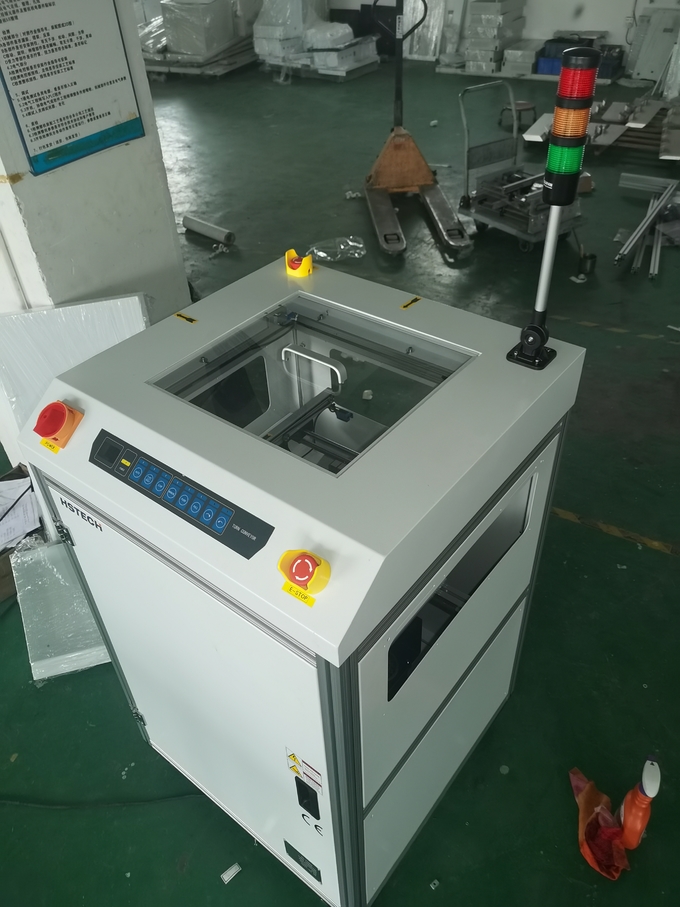

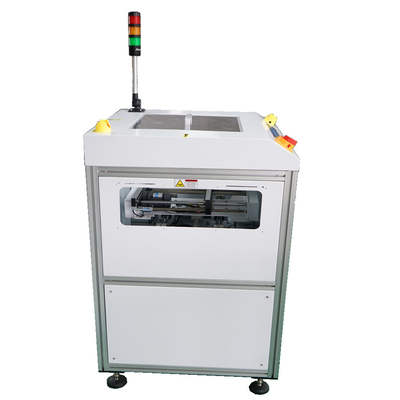

Equipamento de manipulação de PCB com controle de botão LED suave

Equipamento de manipulação de PCB com controle de botão LED suave

Introdução
Um transportador de circuito impresso (PCB) é um dispositivo usado no processo de fabricação de eletrônicos como um sistema de transportador para girar ou girar placas de circuito impresso (PCBs) na linha de produção.É frequentemente usado em linhas de produção de montagem de superfície (SMT) para permitir mudanças de orientação de PCB ou mudanças de posição entre diferentes etapas do processo.

A principal função do transportador de voltas de PCB é transferir PCB de uma direção ou posição para outra para se adaptar aos requisitos das etapas de processo subsequentes.

Flip função: PCB Turn Conveyor pode virar PCB de um lado para outro para montagem de dois lados durante o processo SMT.assegurar que os componentes do outro lado estão montados ou soldados.
Função de rotação: às vezes é necessário girar o PCB de uma direção para outra para interagir com equipamentos ou máquinas de processo subsequentes.PCB Turn Conveyor pode alcançar operação de rotação rápida e precisa para garantir o alinhamento correto de PCB na linha de produção.
Linhas de conexão: O transportador de circuito impresso é geralmente conectado a outros equipamentos ou sistemas de transporte para obter um transporte de PCB sem problemas.Pode ser combinado com equipamentos a montante e a jusante para garantir um fluxo suave de PCBs na linha de produção.


Características

1, Altere a direção do fluxo de PCB em 90,180270 graus.

2, Seleção de trilhos fixos com base nas exigências do cliente.

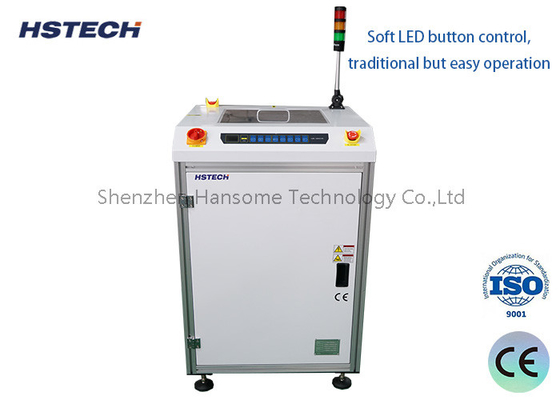

3, controle de botão LED suave, operação tradicional, mas fácil.

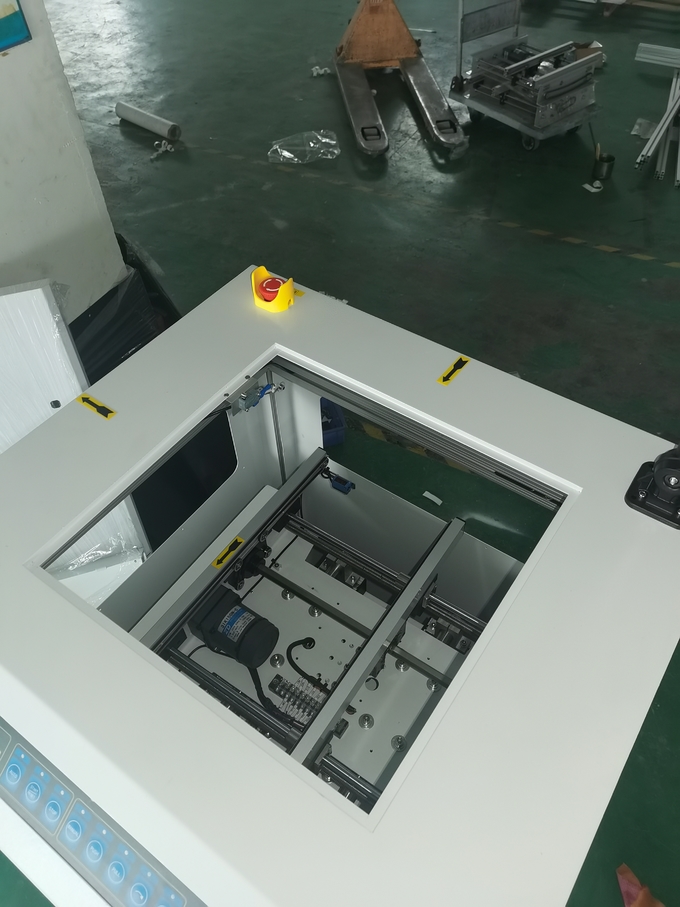

4, cobertura transparente de segurança do lado superior, operação pode assistir todo o processo de trabalho.

5O projecto fechado com limitador de binário incorporado assegura um elevado nível de segurança.

6, guia linear Hiwin e parafuso de chumbo para fazer rotação suave e precisa.

7, Minimizar o espaço de transferência entre os transportadores.

8, os fluxos de tráfego de PCB podem ser personalizados.

8, Ajuste de largura suave e paralelo ((parafuso de chumbo).

9Compatível com o SMEMA.

Especificações

Aplicação

A unidade é usada para redirecionar PCBs em uma linha de produção.
O PCB é aceito e transferido para a extremidade dos carris. O carrinho avança e depois gira 90 graus. O carrinho avança para se alinhar com o próximo processo para entregar o PCB.Uma vez transferido, a carruagem volta para casa para pedir outro PCB.

Sobre a embalagem
