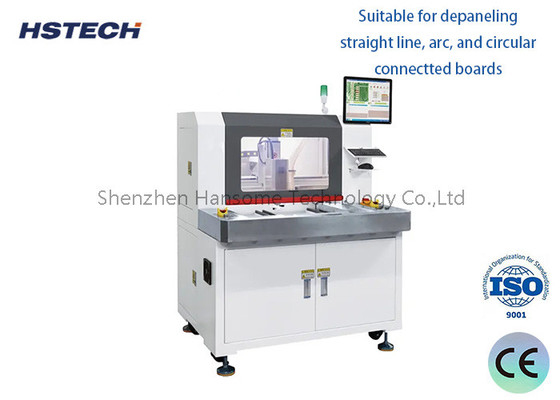

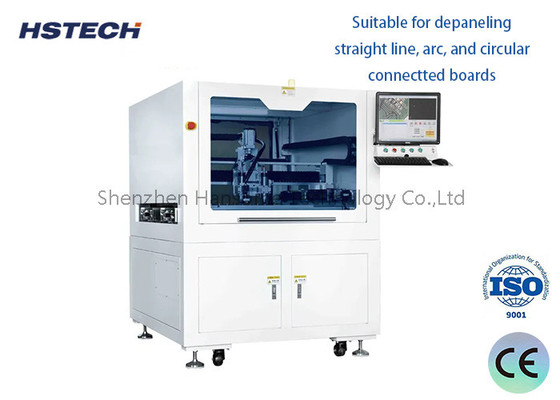

CCD Vicual Alignment Double Platform Offline PCBA Router Machine com controle de movimento de 4 eixos

CCD Vicual Alignment Double Platform Offline PCBA Router Machine com controle de movimento de 4 eixos

Introdução
Offline PCBA Router Machine é um equipamento automatizado para pós-processamento de montagem de placas de circuito impresso (PCBA), usado principalmente na indústria de fabricação de eletrônicos.

Resumo do produto:
A máquina de roteamento PCBA offline é um equipamento automatizado especificamente utilizado para pós-processamento, como corte e descascagem de PCBA montado.
Pode cortar e processar com precisão o PCBA ao longo do caminho pré-projetado para garantir que o tamanho e a aparência do PCBA atendam aos requisitos.
É amplamente utilizado no pós-processamento de PCBA nos campos da fabricação de produtos eletrônicos, equipamentos de comunicação, controle industrial, etc.

Funções e características principais:
Um elevado grau de automação melhora consideravelmente a eficiência e a consistência do processamento.
Adotar ferramentas de corte CNC de alta precisão e mecanismos de posicionamento para garantir a precisão e a qualidade do processamento.
Os parâmetros de processamento programáveis, tais como profundidade de corte, velocidade de corte, etc., satisfazem as necessidades de diferentes materiais e tamanhos de PCBA.
Equipado com mecanismos automáticos de carga e descarga, o processo de processamento pode ser concluído sem intervenção manual.
Sistema de controlo automático integrado para alcançar um controlo inteligente e um diagnóstico de falhas.
Design compacto, pequena pegada, pode ser integrado perfeitamente com a linha de produção.
A operação simples e a manutenção conveniente garantem o funcionamento estável a longo prazo do equipamento.

Principais áreas de aplicação:
Fabricação de produtos eletrónicos de consumo, tais como telemóveis, tablets e portáteis.
Fabricação de equipamentos de comunicação, tais como roteadores, switches, estações base, etc.
Fabricação de equipamentos de controlo industrial, tais como controladores industriais, robôs industriais, etc.
Fabricação de equipamentos electrónicos médicos, tais como equipamentos médicos de diagnóstico, equipamentos terapêuticos, etc.
Pós-processamento de PCBA para outros produtos eletrónicos.

Sugestões de selecção e utilização:
Escolha o modelo de máquina de roteador PCBA Offline adequado com base no tamanho, material, quantidade e outros fatores da linha de produção do PCBA.
Operar e manter em estrita conformidade com as instruções do fabricante e com o manual de manutenção.
Verifique o desgaste da ferramenta regularmente e substitua-a e repare-a a tempo.
Pode cooperar bem com equipamentos a montante e a jusante, tais como testadores, linhas de montagem, etc.

Principais características:

1, Fornecer aos clientes um equipamento industrial de alto desempenho, de elevada estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.

2, 4 eixos de controle de movimento baseados no alinhamento vicial CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.

3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.

4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.

6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.
