Máquina de roteador PCBA de plataforma única de 3 eixos de alta velocidade para montagem eletrônica

Nome da marca:	HSTECH
Número do modelo:	HS-RM-F500
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P,T/T,União Ocidental,
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA de mesa

Garantia:

1 ano

Controlar:

Tela sensível ao toque

Marca do relé:

Schneider

Comutador optoeletrônico:

Omron

Material:

Liga de alumínio

Sistema de controle:

CLP

Consumo de energia:

200W

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

50 conjuntos por mês

Descrição do produto

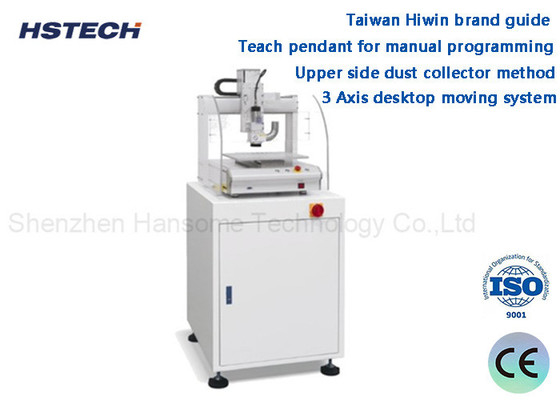

Máquina de Roteador PCBA de Plataforma Única de Alta Velocidade 3 eixos para montagem eletrônica

Introdução da máquina:

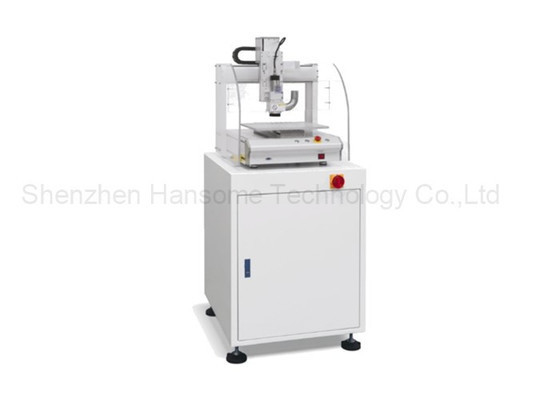

Esta máquina RM-F500 é uma máquina de roteador de PCB vertical, o corpo da máquina incluindo duas partes, a parte inferior é a estrutura e a parte superior é um sistema de separação de PCB movendo 3 eixos.O sistema de separação usar a caixa de ensino para programação manualÉ um sistema de roteador de circuito impresso de baixo custo.

Design compacto

Toda a máquina é pequena em tamanho, ocupando apenas 0,5-1m2
De peso superior a 200 g/m2, mas não superior a 300 g/m2
Instalação conveniente e flexível num laboratório ou numa pequena oficina de produção

Processamento de alta precisão

Adopção de sistema CNC de alta precisão e servomotor
Capaz de atingir uma precisão de posicionamento de ±0,05 mm e uma precisão de posicionamento repetida de ±0,1 mm
Garantir uma qualidade de processamento de placas PCBA estável e fiável

Trituradores de metais

Pode executar corte de circuito de PCB, perfuração, fresagem e outro processamento
Suporte ao processamento de placas PCBA de vários materiais, tais como FR4, CEM-3, etc.
Apto para o processamento rápido de pequenos lotes de placas PCBA

Controle inteligente

Adopção de uma interface de operação de tela sensível ao toque
Programação em linha dos parâmetros de processamento e monitorização em tempo real do processo de processamento
Suporte a vários métodos de download, como USB e rede

Projeto automatizado

Funções integradas de carregamento e descarregamento automáticos, refrigeração do fluxo de ar e outras funções
Melhorar significativamente a eficiência do processamento e reduzir os custos de mão-de-obra
Configuração com cobertura de poeira e outros dispositivos de protecção de segurança

Fácil de manter

As peças podem ser rapidamente desmontadas para manutenção diária
Adotando peças mecânicas padrão, peças sobressalentes são fáceis de obter e baratas
Duração de vida útil longa, adequada para utilização a longo prazo por pequenas e médias empresas

Características:

Sistema de deslocamento de computador de 3 eixos.
Ensina pendente para programação manual.
Fuso de roteamento de alta velocidade, velocidade de 20000~40000 rpm.
Taiwan Hiwin guia de marca, certifique-se do sistema de movimento precisão e suavidade.
Método de recolha de poeira superior, certifique-se de que a plataforma está limpa.
Adequado para desenhar placas retas, arcos e placas circulares.
Sala de operações fechada, segurança e baixo ruído.

Especificações:

Modelo	RM-F500
Estrutura	Single Spindle, plataforma única
Duração de corte eficiente	270220mm ((xY)
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y/Z 30025090mm/s
Método de recolha de poeira	Coleção superior
Espinha	20000 a 40000 rpm
Espinha de roteamento	Máximo 40000 rpm
Velocidade de corte	Ajuste de 1 a 100 mm/s
Precisão de corte	± 0,03 mm
Precisão de repetição	± 0,01 mm
Programação	Caixa de ensino
Conexão externa	USB
Kit de roteador	corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem
Fornecimento de energia	220V/110V,50/60Hz
Espessura do painel	0.8-3mm
Tamanho do colector de poeira	600500500 mm
Potência do coletor de poeira	750W, 1 CV
