Robô de solda automática em pé com motor passo a passo de alta precisão

Nome da marca:	HSTECH
Número do modelo:	HS-FS5331R
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Robô de solda automática em pé

Corpo da máquina:

Estrutura metálica

Lata do ferro:

Solteiro

Plataforma:

Plataforma de trabalho dupla Y

Guia linear:

HIWIN

Utilização:

Pcb Soldar, Soldar, Soldar placas de circuito

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 pcs por mês

Descrição do produto

Robô de solda automática em pé com motor passo a passo de alta precisão

Introdução

Esta máquina de solda automática é de pé, fornecendo trabalho de 5 eixos e plataformas de solda duplas, com uma gama de solda de ferro de solda única de até 500x300x300x100mm.É adequado para soldagem de PCBA diversificada, substituindo o trabalho manual e melhorando a eficiência e a qualidade.

Características

1Corpo de estrutura metálica, operação de plataforma dupla, durável e flexível.
2O trabalho em 5 eixos, incluindo o eixo rotativo R, permite realizar a soldagem multi-angular.
3Distância de movimento 500300300mm, suporte à personalização.
4A gama de movimentação de soldagem única é opcional, suporta a personalização de soldagem dupla / tripla dupla.
5"Suporte à soldagem por pontos, soldagem por arrasto e outros métodos de soldagem.
6Programação fácil, suporte à configuração manual e à importação de desenhos CAD.
7Usando guias lineares Hiwin para garantir um movimento de alta precisão.
8, motor a passo e controlo de correia síncrono, estável e fiável.

Especificações

Modelo	HS-S5331R	HS-S6331R
Voltagem	AC110V/220V,50/60Hz
Intervalo de funcionamento X/Y1/Y2/Z	500300300*100 mm	600300300*100 mm
Eixo R	360 graus
Velocidade de movimento X/Y/Z	Máximo 300 mm/s
Sistema de accionamento	Motor passo a passo, correia de tempo.
Guia linear	Guia de alta precisão da marca Taiwan
Precisão de repetição	± 0,02 mm
Programação	Pendente de ensino
Sistema de controlo	Painel de controlo
Armazenamento de programas	Pode armazenar mil conjuntos de dados de processamento e um único arquivo de processamento pode ocupar até 3M espaço de armazenamento (cinco mil pontos de processamento)
Espaço de armazenamento de arquivos	Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até Espaço de armazenamento 3M (100 000 pontos de processamento)
Documento de apoio	CAD
Limpeza de estanho de ferro	Limpeza de ar/pneumática
Interface externa	USB+RS232
Método de solda	Soldagem por ponto/arrastamento
Peso	65Quilos	70 kg
Dimensão da máquina	715585800 mm	815685800 mm

Configuração da máquina principal

1, Ferro de soldagem dupla, plataforma de trabalho dupla Y

2Programação de pendente de ensino de mão

3, Controlador de aquecimento

4Controlador de estanho partido

5, conjunto de caneta de solda

6, ponta de soldadura

7, Componentes de estanho

8Caixa de limpeza

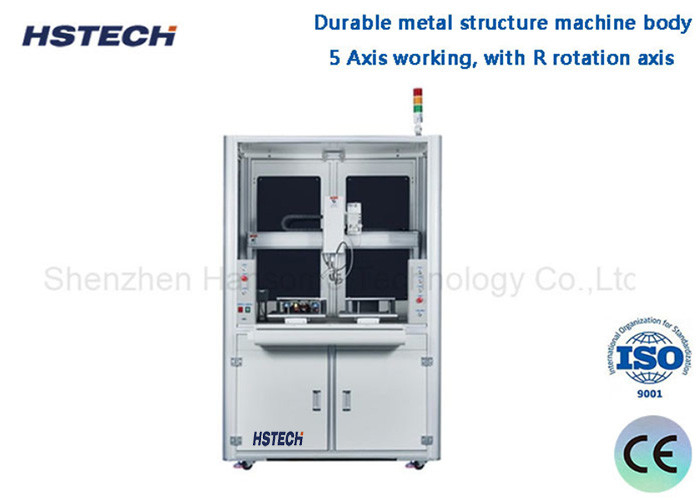

Robô de solda automática em pé com motor passo a passo de alta precisão 0

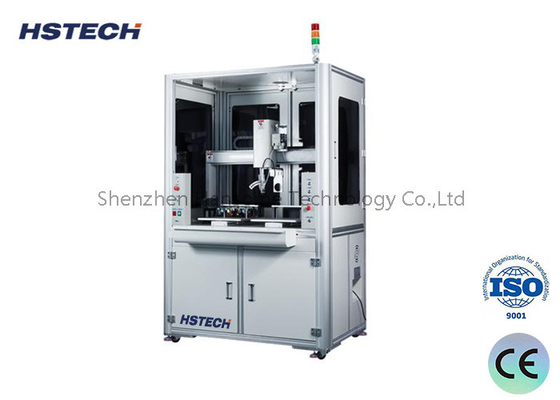

Robô de solda automática em pé com motor passo a passo de alta precisão 2
