Máquina de roteador PCBA Offline de alta precisão de controle de movimento de 4 eixos para produção de PCB

Máquina de roteador PCBA Offline de alta precisão de controle de movimento de 4 eixos para produção de PCB

Introdução da máquina

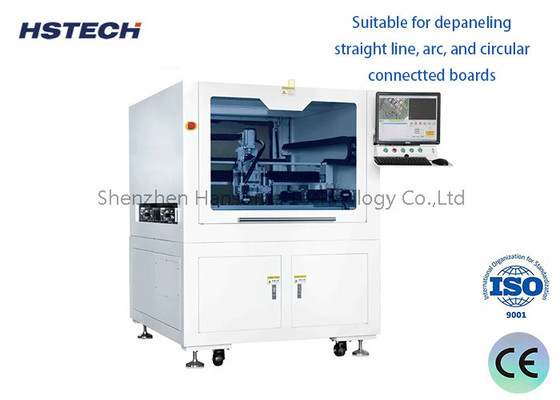

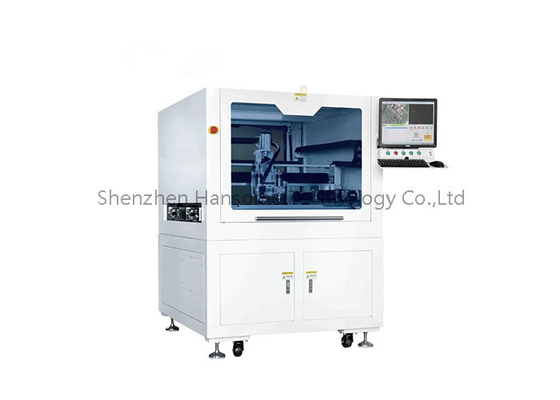

Esta máquina RM-F550 é uma nova máquina de roteamento desenvolvida. É utilizada para transformar um conjunto inteiro de placas de circuito impresso (PCBA) em placas PCBa individuais.A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300*350 mm.

Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.

Principais características

1, Fornecer aos clientes um equipamento industrial de alto desempenho, de alta estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.

2, 4 eixos de controle de movimento baseados no alinhamento vical CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.

3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.

4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.

6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.

Separação

Aplicação

Cortes de circuitos:
Os roteadores PCBA off-line podem cortar linhas de circuito e contornos em PCBA de forma rápida e precisa.
A indústria da União é responsável pela produção e comercialização de produtos da indústria da União.

Segmentação do quadro:
O roteador pode cortar e separar com precisão várias placas PCBA conectadas entre si.
Certifique-se de que as bordas de cada placa PCBA sejam planas e o tamanho seja consistente, o que é conveniente para testes e montagem subsequentes.

Processamento de furos:
O roteador pode processar com precisão vários buracos no PCBA, incluindo buracos, buracos cegos, buracos enterrados, etc.
Assegurar que o tamanho do buraco, a posição, a inclinação e outros indicadores possam satisfazer os requisitos do processo.

Fragmentação:
O roteador pode cortar slots de várias formas no PCBA, como slots para instalação de componentes.
Melhorar a resistência estrutural e o desempenho de dissipação de calor do PCBA.

Recorte de bordas:
O roteador pode executar o aparamento fino e o chamfering nas bordas do PCBA.
Certifique-se de que as bordas do PCBA são planas e lisas para evitar danos durante o contacto.

Produção automatizada:
Os roteadores PCBA off-line podem alcançar uma boa coordenação com outros equipamentos da linha de produção.
Melhorar consideravelmente o nível de automação do processamento de PCBA e melhorar a eficiência da produção.
