Máquina de roteamento de circuito impresso automático com compatibilidade com o sistema ERP e corte de plataforma dupla

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, União Ocidental
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

plataforma:

Dobro

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0,01

Precisão de corte:

± 0.03

Dimensão da Máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Destacar:

Máquina roteadora PCB com roteamento lateral inferior automático

Máquina roteadora PCB Depaneling de compatibilidade de sistema ERP

Máquina roteadora PCBA de corte de plataforma dupla

Descrição do produto

Máquina de roteamento de circuito impresso automático de roteamento lateral inferior com compatibilidade com o sistema ERP

Esta máquina de fiação automática PCBA incorporada é especificamente concebida para operações de roteamento automático do PCBA fixado em fixadores.o bico da máquina usa sucção de vácuo para segurar com segurança o PCBA ao dispositivo, facilitando a separação de furos perfurados, PCBs curvos e outros PCBs irregulares.

Características fundamentais

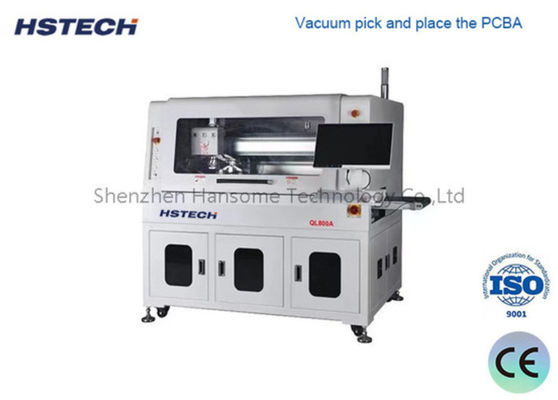

Sistema PCBA de recolha e colocação a vácuo
Capacidade de corte inferior
Corte de plataformas duplas
Detecção de ferramentas quebradas
Conexão automática de linha
Estatísticas do CPC e correspondência do ERP
Opcional: Troca automática de ferramentas, sucção de poeira à prova de explosão, monitorização do ar

Especificações técnicas

Modelo	QL800A
Tamanho máximo do PCB	260x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Altura da transmissão	900 ± 50 mm
Direcção do transporte	Da esquerda para a direita
Velocidade de transporte	1500 mm/s (máximo) Ajustável
Modo de carga	Ferrovias de guia de transporte de secção
Ajuste da largura do carril	Automático
Interface de comunicação	SMEMA
Posicionamento de PCB	Instalações Posicionamento
Sistema de recolha	Recolha de sucção a vácuo
Espinil de corte/velocidade	60,000 rpm/min, marca alemã (opcional 100 000 rpm/min, marca alemã)
Tipo de refrigeração	Tipo auto-refrigerado
Mudança automática de ferramenta	Opcional
Verificação de ferramenta de quebra	- Sim, sim.
Velocidade de separação	5-100 mm/s
Precisão de corte	± 0,05 mm
Kit de moagem	φ0.8~φ3.0 Rotação lateral direita, aço de tungstênio
Precisão de posicionamento repetida	± 0,1 mm
Coordenar a velocidade de movimento	1000 mm/s
Tipo de placa	Unidade de transporte por correia ESD / unidade de transmissão de painéis de lote
Recolha de resíduos	Coleta de lixo dos armários
Programação de procedimentos	GERBER Importação de desenho / programa de edição através do sistema visual
Fornecimento de ar	5 a 8 kg/cm3
Fornecimento de energia	AC380V, 50/60Hz, 3KW
Tamanho da máquina	1500 x 850 x 1600 mm
Peso	Aproximadamente 800 kg

Sistema de Visão Avançada

Excelente sistema de CCD com câmara de imagem, lente Moritex e fonte de luz de nível de medição suporta calibração da máquina, compensação,e posicionamento com estabilidade excepcional e capacidade anti-perturbação.

Sistema de manipulação de vácuo

O sistema de sução de vácuo omnipotente para operações de recolha, colocação, descarga e produção.

Sistema de descarga composto

Utiliza a correia antiestática ESD para transportar produtos separados no lado superior, enquanto os resíduos são transportados no lado inferior, economizando espaço significativo através deste método eficiente.

Imagens do produto

Comparação de embalagens e operações
