Máquina de roteamento de circuito impresso automático de roteamento lateral inferior com compatibilidade com o sistema ERP

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

Plataforma:

Duplo.

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0.01

Precisão de corte:

± 0.03

Dimensão da máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Descrição do produto

Máquina de roteamento de circuito impresso de roteamento de circuito impresso automático com compatibilidade com sistemas ERP

Introdução

Esta máquina é uma máquina de cablagem automática PCBA incorporada, especialmente concebida para a operação de cablagem automática do lado inferior do PCBA fixado no dispositivo.a máquina está equipada com um bocal que usará a sucção para ajustar firmemente o PCBA ao dispositivo, facilitando assim a separação dos furos perfurados, dos PCB curvos e de outros PCB irregulares.

Características

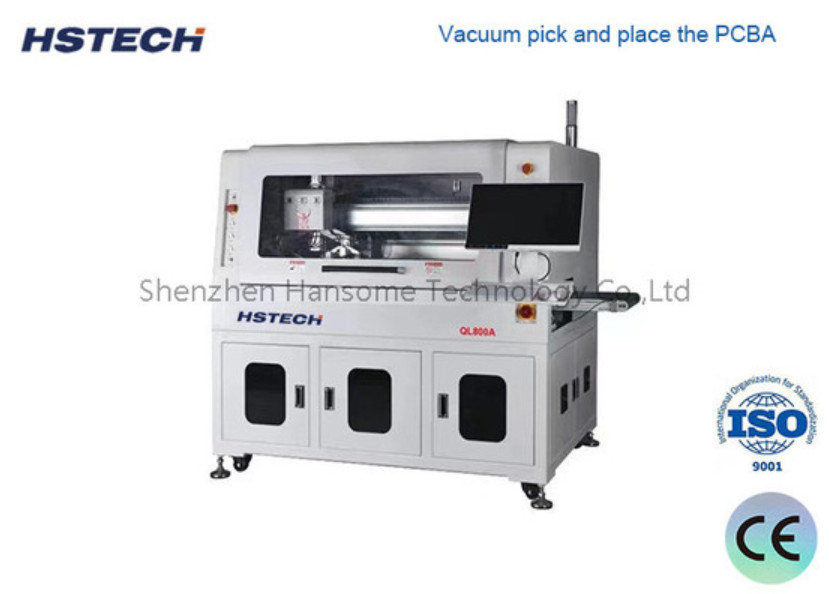

1. Vacuum Pick & Place PCBA
2.Corte de fundo
3.Corte de duas plataformas
4Detecção de faca partida.
5Conexão automática de linha
6. Estatísticas de SPC e correspondência ERP
7.Pode ser equipado com: troca automática de faca, sucção de poeira à prova de explosão, monitorização do ar

Detalhes técnicos

Modelo	QL800A
Tamanho máximo do PCB	260x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Altura da transmissão	900 ± 50 mm
Direcção do transporte	Da esquerda para a direita
Velocidade de transporte	1500 mm/s (máximo) Ajustável
Modo de carga	Esquadrão-guia de transporte de secção
Ajuste da largura do carril	Automático
Interface de comunicação	SMEMA
Posicionamento do PCB	Posicionamento dos acessórios
Sistema de recolha	Recolha de sucção a vácuo
Fuso de corte/velocidade	60,000 rpm/min, marca alemã ((opcional 100 000 rpm/min, marca alemã)
Tipo de refrigeração	Tipo auto-refrigeração
Troca automática de ferramentas	opcional
Verifique a faca.	- Sim, sim.
Velocidade de separação	5-100 mm/s
Precisão de corte	± 0,05 mm
Kit de moagem	φ0,8~φ3,0 rotação lateral direita, caule de aço de tungstênio
Repetir a precisão de posicionamento	± 0,1 mm
Velocidade de movimento coordenada	1000 mm/s
Tipo de placa	Unidade de transporte de correia ESD / unidade de encaminhamento de painéis de lote
Recolha de resíduos	Recolha de resíduos
Programação de procedimentos	Gerber programa de importação/edição de desenhos através do sistema visual
Fornecimento de ar	5 a 8 kg/cm3
Fornecimento de energia	AC380V, 50/60Hz, 3KW
Tamanho da máquina	1500 x 850 x 1600 mm
Peso	Aproximadamente 800 kg

Tamanho da máquina

HSTECH

Roteamento de tamanho inferior e colector de poeira

HSTECH

Excelente sistema de CCD com câmara de imagem, lente de moritex e fonte de luz de nível de medição, para apoiar a calibração, compensação e posicionamento da máquina,com grande estabilidade e capacidade anti-perturbação.

HSTECH

Chuck de sucção de vácuo de onipotência para coleta, colocação, descarga e produção.

HSTECH

Sistema de descarga composto, utilizado a correia antiestática ESD para transportar o produto separado no lado superior, e o desperdício é transportado no lado inferior, economizando muito espaço por este método.

HSTECH
