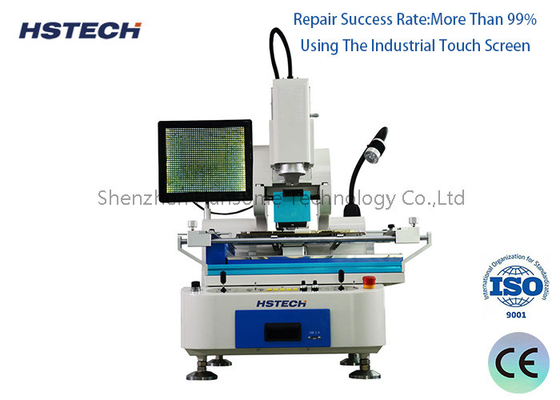

Estação automática de retração BGA com precisão de montagem de ±0,01 mm Sistema de alinhamento óptico de cores CCD e 2600W de potência total para manuseio de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-700
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, União Ocidental
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Estação de Reformulação de Telefone Móvel BGA

Garantia:

1 ano

Controlar:

tela sensível ao toque

Plc:

Mitsubishi

Marca do relé:

Schneider

Comutador optoeletrônico:

OMRON

Material:

Liga de alumínio

Doença:

Novo

Grossura:

0.3 - 5 mm

Sinal:

Smema

Aplicativo:

Conjunto eletrônico

Cor:

Prata

Sistema de controle:

Plc

OEM/ODM:

disponível

Potência Total:

2600w

Fonte de energia:

AC220V

Pressão do ar:

4-6bar

Precisão de montagem:

±0,01 mm

Tipo:

Automático

Peso:

30kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Equipamento de manipulação de PCB com motor a passo

Equipamento de manipulação de PCB da estação de retrabalho BGA

Descrição do produto

A cor do CCD do motor de piso alinha o equipamento de manutenção do PWB do sistema

Estação de retrabalho BGA profissional com sistema avançado de alinhamento óptico de cores CCD para manuseio preciso de PCB e reparo de componentes.

Especificações

Modelo	HS-700
Fonte de energia	CA 100V / 220V±10% 50/60Hz
Potência total	2600W
Potência do aquecedor	Aquecedor superior 1200W (máx.), aquecedor inferior 1200W (máx.)
Material Elétrico	Motor de condução + controlador de temperatura inteligente + tela sensível ao toque colorida
Controle de temperatura	Sensor K de alta precisão + controle de circuito fechado + controlador de temperatura independente (precisão de ± 1 ℃)
Sensor	1 peça
Método de localização	Suporte PCB em forma de V + luminária universal externa + luz laser para centralização e posicionamento
Dimensões Gerais	L450mm × L470mm × A670mm
Tamanho da placa de circuito impresso	Máx. 140 mm × 160 mm, mínimo 5 mm × 5 mm
Tamanho BGA	Máximo 50 mm × 50 mm, mínimo 1 mm × 1 mm
Espessura de PCB aplicável	0,3 - 5 mm
Precisão de montagem	±0,01 mm
Peso da máquina	30KG
Peso do chip de montagem	150g
Modos de trabalho	Cinco: Semiautomático/Manual/Remover/Montar/Soldar
Uso	Chips/placa-mãe do telefone etc.

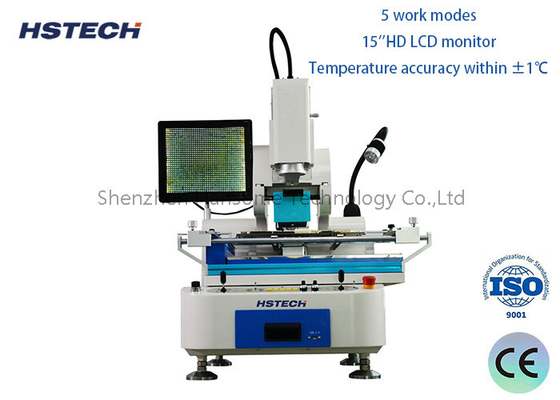

Principais recursos

5 modos de trabalho para operação versátil
Monitor LCD HD de 15" para visualização clara
Tela sensível ao toque HD colorida de 7" para controle intuitivo
Motor de passo de precisão para posicionamento preciso
Sistema de alinhamento óptico de cores CCD
Precisão de temperatura dentro de ±1℃
Precisão de montagem dentro de ±0,01 mm
Taxa de sucesso de reparo: 99%+
Pesquisa e desenvolvimento independentes de controle de chip único

Vantagens Técnicas

Sistema de alinhamento óptico

Imagens digitais CCD de alta definição (2 milhões) com sistema de zoom óptico automático e controle manual com alinhamento de pontos vermelhos a laser para posicionamento preciso dos componentes.

Núcleo de aquecimento importado

Utiliza tecnologia de núcleo de aquecimento importada para aquecimento rápido, controle de temperatura de alta precisão e vida útil prolongada.

Monitoramento de temperatura em tempo real

Apresenta exibição de temperatura em tempo real com função de análise automática de curva para controle ideal do processo.

Aquecimento e resfriamento rápidos

Zona de pré-aquecimento IR com aquecimento infravermelho cerâmico de onda média, suporte de fixação de PCB móvel multifuncional, suporte inferior BGA e ventilador de resfriamento integrado de fluxo laminar.
