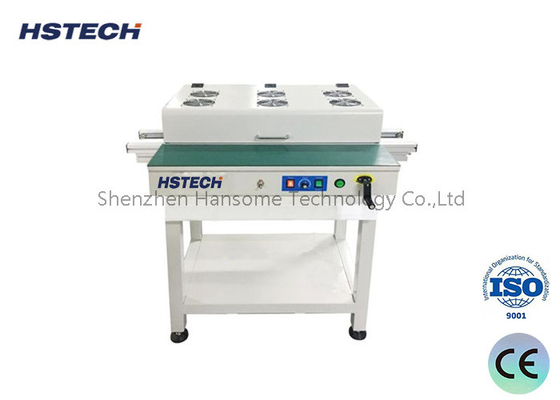

Equipamento automático de manuseio de PCB Máquina de linha SMT de montagem de PCB transportador de PCB transportador

Equipamento automático de manuseio de PCB Máquina de linha SMT de montagem de PCB transportador de PCB transportador

Introdução

O transportador SMT é adequado para a ligação entre as linhas de produção SMT e AI. Pode também ser utilizado para tamponamento de PCB, inspecção, ensaio ou inserção manual de componentes electrónicos.Pode também ser utilizado para ligação de sinal com outros equipamentosA plataforma de ligação é dividida em trilha única, trilha dupla, elevador telescópico.

Características

1, espessura estável do corpo da máquina de aço inoxidável.

2, Max 390mm largura PCB, largura ajuste de mão.

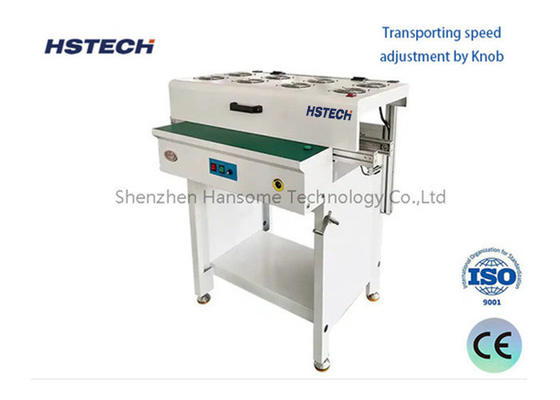

3Ajuste de velocidade por Knob.

4, ESD verde mesa de trabalho de cor.

5, trilho de transporte de liga de alumínio.

6, comando de botão LED, motor de regulação de velocidade.

7Função opcional disponível, luz da torre, inspecção, cobertura de poeira, etc.

8, Disponível em conformidade com os requisitos personalizados.

9, comprimento disponível, 600mm, 1000mm, 1500mm, ou opcional.

10, sinal SMEMA para ligação em linha.

Estrutura básica e princípio de funcionamento:
O transportador SMT é constituído por uma correia transportadora, um suporte, um motor, um sensor e outros componentes.
A fita transportadora pode mover continuamente o PCB através do motor.
O sensor é utilizado para detectar a posição e o estado do PCB para garantir a automação do processo de transporte.
O suporte fornece suporte mecânico e pode ser ajustado para acomodar PCB de diferentes tamanhos.

Modelos e aplicações comuns:
A largura varia de 300 mm a 600 mm para acomodar PCB de diferentes especificações.
A velocidade de transporte é geralmente de 0,1-1,0 m/min e pode ser ajustada de acordo com a demanda.
É amplamente utilizado em equipamentos de linha de produção SMT, como máquinas de colocação, fornos de refluxo e equipamentos de teste.
Também pode ser utilizado em outros processos de montagem e teste eletrônicos que exigem transporte automático de PCB.

Considerações de selecção e integração:
Escolha a largura e o comprimento de transporte adequados de acordo com o tamanho do PCB e o traçado da linha de produção.
Assegurar a compatibilidade das interfaces com os equipamentos a montante e a jusante para alcançar uma ligação sem problemas.
Considerar os fatores do ambiente de trabalho e escolher os projetos aplicáveis, tais como à prova de poeira e antiestática.
Escolher um sistema de controlo fiável para garantir a estabilidade e a repetibilidade do processo de transporte.

Especificações

1. Usados principalmente em equipamentos de linha de produção SMT e ligação de equipamentos entre a função de transferência e placa de parada.
2De acordo com a necessidade de aumentar a detecção, função de comutação, NG, memória de dados e outras funções.
3- Corpo de equipamento de alta resistência para garantir a estabilidade do equipamento.
4Parafusos de aço inoxidável suaves podem ajustar a largura do carril.
5Utilize slots especiais de alumínio para fazer a pista de transferência para evitar o engarrafamento do PCB.
6O sistema de controlo é controlado por PLC com interface de sinal SMEMA padrão.
8A placa de mesa de trabalho, a iluminação, a cobertura de poeira estática, o ventilador de arrefecimento podem ser adicionados conforme necessário.
9Várias formas podem ser personalizadas de acordo com os requisitos de planeamento do tamanho do local ou da produção do produto do cliente, de modo a facilitar ao cliente a escolha da estrutura mais razoável.
