Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível

Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível

Nome da marca:	HSTECH
Número do modelo:	AR-7
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	50 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina do router de Mini Offline PCBA

Materiais:

Folha de metal

Dispositivo elétrico:

Necessário

Fornecimento de energia:

AC380V, 50/60HZ

Comunicação:

SMEMA

Tamanho da tabela de funcionamento:

50*50~410*460mm

Método de carga de PCBA:

Manual

Coletor de poeira:

Coleção inferior

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

50 conjuntos por mês

Descrição do produto

Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível

Introdução

Trata-se de uma máquina de roteamento especialmente utilizada para a fabricação de pequenos lotes ou PCBA pessoal, utilizada principalmente para corte e segmentação precisos de PCB com componentes montados.Realiza processamento de alta precisão e repetibilidade através de controle CNC.

Características

1Separação automática offline.

2É um roteador mini PCBA, adequado para PCB de pequeno tamanho, e solução de economia de espaço de fábrica.

3, luminárias personalizadas.

4, PC e sistema visual CCD.

5, programação com compensação e recolha de poeira.

6, Disponível para PCBA de tamanho máximo de 410-510 mm.

7, flexível para cortar dois tipos diferentes de produtos.

8, plataforma aberta para alimentação e descarga manuais, também pode ser equipado com braço mecânico opcional (robô).

Especificações

Modelo	AR-7	AR-7 mini
Fornecimento de energia	AC380V, 50/60Hz, 3KW
Tamanho de trabalho	50x50~410x460 mm ((máximo)	50x50~260x310mm (máximo)
Modo de carga	Manual
Espinil de corte/velocidade	5000 ~ 60.000 rpm
Espessura do PCB	0.4-4mm
Velocidade de separação	1-100 mm/s
Precisão de corte	± 0,05 mm
Tipo de fixação	Instalações
Programação	Ensino de visão, programação em linha
Kit de moagem	φ0,8~φ3,0 posicionamento lateral direito, hastes de aço de tungstênio
Método de recolha de poeira	Recolha de poeira no fundo
Coletor de poeira	3 fases, 380 V, 1,2 kW
Ruído	< 75 dB
Sistema de controlo	PCs industriais
Marca do fuso	Marca alemã, Sycotec 4025
Servo motor	Série A5
Controle de movimento	Tabela de controlo de movimento de 4 eixos
Parafusos de chumbo	C5 para parafusos de moagem
Guia linear	Guia de silêncio
Câmara	Câmara industrial de 40W da marca alemã Imaging
Tamanho da máquina	700800930 mm	500650930 mm
Ecrã	17 polegadas

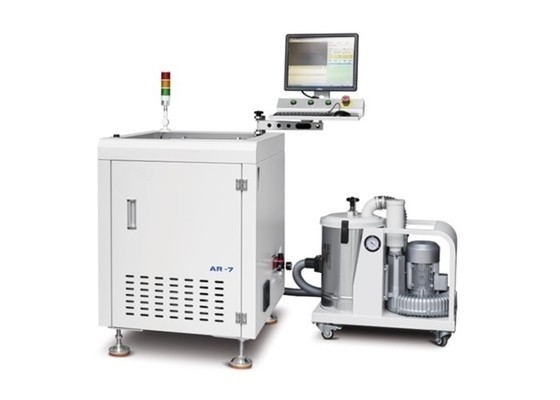

Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível 0

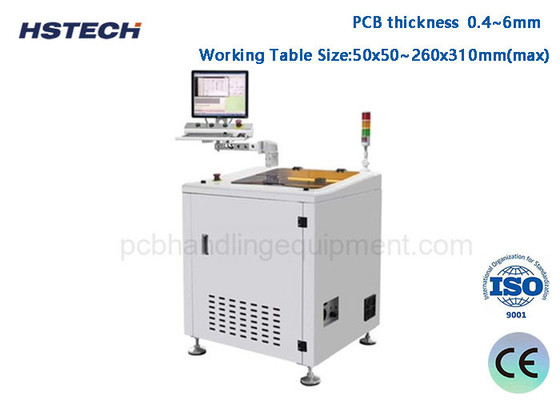

Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível 1

Scenários de aplicação típicos

Produção pessoal ou pequena de eletrônicos DIY, como fazer a sua própria placa de circuito PCB.
Produção em pequenos lotes de PCBA, adequada para prototipagem rápida e produção em pequenos lotes de ensaio.
Cortar e dividir PCBs ao reparar ou modificar produtos eletrónicos.
Laboratório de ensino, deixe os alunos entender a tecnologia de processamento PCBA.

Embalagem e entrega

Ponto	Máquina de roteamento PCBA
Pacote	1 conjunto numa caixa de madeira como condição de segurança
Dimensão externa	700800930 mm
Peso	cerca de 75-100 kg
Entrega	cerca de 20 dias úteis
Pagamento	D/P, T/T, Western Union, MoneyGram
Porto	Shenzhen
Transporte	A. Por correio: 4-7 dias úteis por oferta especial
	B.Por via aérea: 7 dias úteis no aeroporto designado
	C.Por mar: 20-25 dias úteis no porto designado

Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível 2
