Máquina de Roteador de PCB Offline de Alta Precisão de Controle de Movimento de 4 Eixes para Fabricação de PCB

Máquina de roteador de PCB off-line de alta precisão de controle de movimento de 4 eixos para fabricação de PCB

Esta máquina RM-F550 é uma nova máquina de roteamento desenvolvida. É utilizada para transformar um conjunto inteiro de placas de circuito impresso (PCBA) em placas PCBa individuais.A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300*350 mm.

Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.

O roteador de PCB off-line é um dispositivo usado para cortar e aparar placas de circuito impresso (PCBs).A principal função do roteador de PCB offline é cortar as bordas do PCB e realizar uma aparagem fina na superfície do PCB.

As principais características são as seguintes:

Processamento de alta precisão: O sistema de controle CNC de alto desempenho é usado para obter corte de alta precisão de contornos e posições de buracos de PCB, bem como corte fino da superfície.

Forte flexibilidade: pode ajustar automaticamente de acordo com PCBs de diferentes tamanhos e formas para se adaptar a vários tipos de placas de circuito.

Alto grau de automação: Equipado com tolvas automáticas e sistemas de fixação, realiza carregamento e descarregamento automáticos e processamento de PCB, melhorando a eficiência da produção.

Operação simples: adota a operação de interface homem-máquina e pode concluir tarefas de processamento através de configurações de programa simples.

Alta confiabilidade: adota uma estrutura mecânica de alta qualidade e um sistema de controlo eletrónico, com boa precisão de posicionamento repetido e vida útil.

Economia de custos: substitui as operações manuais de aparar e reduz muito os custos de mão-de-obra.

Melhorar a qualidade do produto: a tecnologia de processamento precisa pode garantir a precisão dimensional e o acabamento da superfície do PCB e melhorar a qualidade do produto.

Principais características:

1, Fornecer aos clientes um equipamento industrial de alto desempenho, de alta estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.

2, 4 eixos de controle de movimento baseados no alinhamento vical CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.

3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.

4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.

6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.

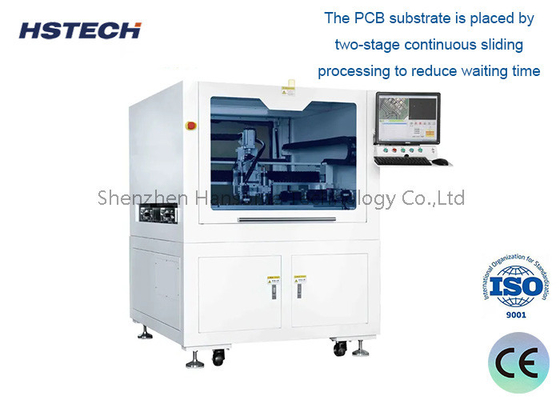

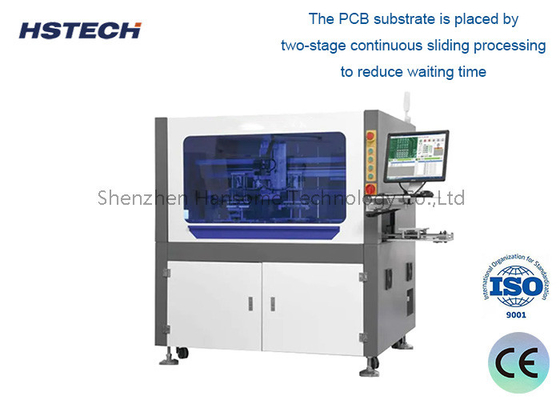

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.

Separação:

Aplicação:

Cortes de circuitos:
Os roteadores PCBA off-line podem cortar linhas de circuito e contornos em PCBA de forma rápida e precisa.
A indústria da União é responsável pela produção e comercialização de produtos da indústria da União.

Segmentação do quadro:
O roteador pode cortar e separar com precisão várias placas PCBA conectadas entre si.
Certifique-se de que as bordas de cada placa PCBA sejam planas e o tamanho seja consistente, o que é conveniente para testes e montagem subsequentes.

Processamento de furos:
O roteador pode processar com precisão vários buracos no PCBA, incluindo buracos, buracos cegos, buracos enterrados, etc.
Assegurar que o tamanho do buraco, a posição, a inclinação e outros indicadores possam satisfazer os requisitos do processo.

Fragmentação:
O roteador pode cortar slots de várias formas no PCBA, como slots para instalação de componentes.
Melhorar a resistência estrutural e o desempenho de dissipação de calor do PCBA.

Recorte de bordas:
O roteador pode executar o aparamento fino e o chamfering nas bordas do PCBA.
Certifique-se de que as bordas do PCBA são planas e lisas para evitar danos durante o contacto.

Produção automatizada:
Os roteadores PCBA off-line podem alcançar uma boa coordenação com outros equipamentos da linha de produção.
Melhorar consideravelmente o nível de automação do processamento de PCBA e melhorar a eficiência da produção.
