Máquina de soldadura robótica em pé, caneta de soldadura de guia linear

Máquina de soldadura robótica em pé, caneta de soldadura de guia linear

Nome da marca:	HSTECH
Número do modelo:	HS-FS5331R
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	200 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Robô de solda automática em pé

Corpo da máquina:

Estrutura metálica

Lata do ferro:

Solteiro

Plataforma:

Plataforma de trabalho dupla Y

Guia linear:

HIWIN

Utilização:

Pcb Soldar, Soldar, Soldar placas de circuito

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

200 pcs por mês

Descrição do produto

Máquina de soldadura robótica de solo de lata de ferro

Introdução

Este modelo de máquina de soldadura automática é o modelo de soldagem robô de pé, diferente da máquina de soldagem de mesa, é um robô de soldadura mais conveniente e flexível.Esta máquina adota o sistema de trabalho de 5 eixos, com plataforma de solda dupla, soldagem única/ponta

A máquina é adequada para muitos tipos de soldagem PCBA, umOs robôs de solda utomática substituem a solda manual para melhorar a eficiência do trabalho e a qualidade da solda.

Características

1, estrutura metálica robusta, design de pé com funcionalidade de plataforma dupla.

2, operação em 5 eixos, incluindo o eixo de rotação R para versatilidade.

3, 500x300x300mm distância de viagem, personalizável para atender às necessidades do cliente.

4, Ferramenta de solda única com alcance ajustável ou configuração dupla/tripla opcional.

5, Suporta ponto, soldadura por arrasto e outras técnicas de soldadura.

6, Programação de pendente com configuração manual de pontos e capacidade de importação de desenhos CAD.

7, Equipado com guias lineares Hiwin para movimento de precisão.

8, Controlado por motor passo a passo e correia de cronometragem para uma operação fiável.

Especificações

Modelo	HS-S5331R	HS-S6331R
Voltagem	AC110V/220V,50/60Hz
Intervalo de funcionamento X/Y1/Y2/Z	500300300*100 mm	600300300*100 mm
Eixo R	360 graus
Velocidade de movimento X/Y/Z	Máximo 300 mm/s
Sistema de accionamento	Motor passo a passo, correia de tempo.
Guia linear	Guia de alta precisão da marca Taiwan
Precisão de repetição	± 0,02 mm
Programação	Pendente de ensino
Sistema de controlo	Painel de controlo
Armazenamento de programas	Pode armazenar mil conjuntos de dados de processamento e um único arquivo de processamento pode ocupar até 3M espaço de armazenamento (cinco mil pontos de processamento)
Espaço de armazenamento de arquivos	Caixa portátil 256M, cartão offline 32M, arquivo de processamento único até Espaço de armazenamento 3M (100 000 pontos de processamento)
Documento de apoio	CAD
Limpeza de estanho de ferro	Limpeza de ar/pneumática
Interface externa	USB+RS232
Método de solda	Soldagem por ponto/arrastamento
Peso	65Quilos	70 kg
Dimensão da máquina	715585800 mm	815685800 mm

Configuração da máquina principal

1, Ferro de soldagem dupla, plataforma de trabalho dupla Y

2Programação de pendente de ensino de mão

3, Controlador de aquecimento

4Controlador de estanho partido

5, conjunto de caneta de solda

6, ponta de soldadura

7, Componentes de estanho

8Caixa de limpeza

Sobre o produto

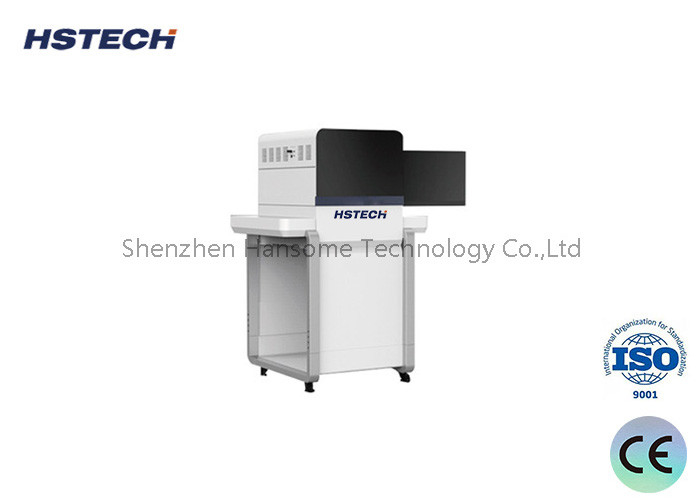

Máquina de soldadura robótica em pé, caneta de soldadura de guia linear 0

Sobre detalhes

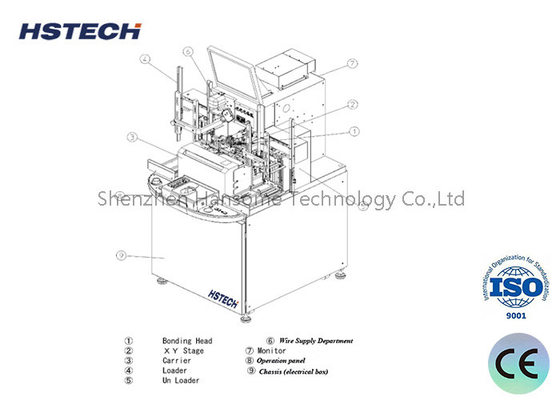

Máquina de soldadura robótica em pé, caneta de soldadura de guia linear 1

Sobre a embalagem

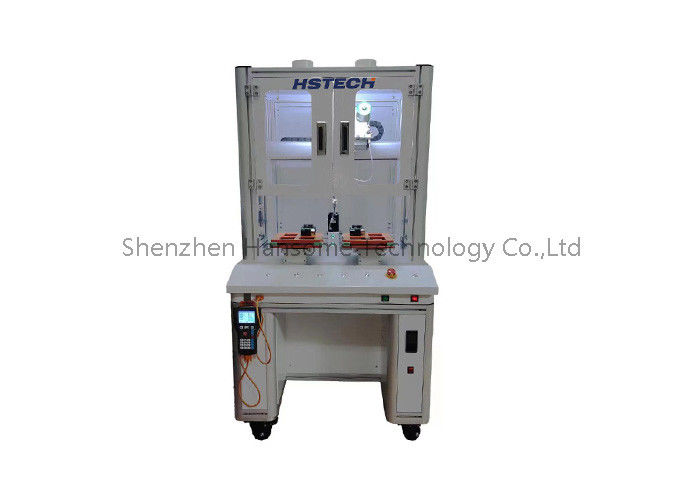

Máquina de soldadura robótica em pé, caneta de soldadura de guia linear 2
