Soldagem robótica de 4 eixos de alta precisão com distribuição de pasta de soldagem ajustável para montagem de PCB

Soldagem robótica de 4 eixos de alta precisão com distribuição de pasta de soldagem ajustável para montagem de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-S5331R
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Robô de solda automática de escritório de 4 eixos

Voltagem:

110V / 220V AC

Potência de aquecimento:

150 W

Plataforma:

Solteiro

Garantia:

1 ano

Velocidade do movimento:

Eixo X * Y * R: 0,1 ~ 600 mm/sec, Eixo Z:0.1 ~ 300 mm/sec

Detalhes da embalagem:

caixa de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Máquina de solda robótica de 4 eixos com HMI touchscreen para fácil programação e controlo

Descrição dos produtos

Robô de solda automática de escritório de quatro eixos:

Visão geral:
Este é um sistema de solda robótica compacto, de tamanho de computador, de 4 eixos, concebido para operações de solda e montagem de precisão.Design reconfigurável que pode ser personalizado para uma variedade de aplicações de solda de PCB e componentes eletrônicos.

Características:

Braço robótico de 4 eixos com movimento X, Y, Z e rotação (θ)
Servomotores de alta precisão para posicionamento preciso
Ponto de solda integrado com regulação de temperatura
Sistema automático de alimentação de fios de solda
Módulo de distribuição de pasta de solda ajustável
Impressão de computador compacta (aproximadamente 24" x 18" x 24")
HMI com ecrã táctil para programação e controlo
Compatível com o código G padrão para facilitar a integração

Soldadura de alta precisão

4 rolamentos de alta precisão permitem um posicionamento preciso e repetível das juntas de solda
Sistemas avançados de visão garantem o alinhamento das peças e detectam defeitos
Controles de temperatura e tempo de retenção programáveis garantem uma qualidade constante da junção de solda

Excelente eficiência

A soldagem totalmente automática substitui o trabalho manual e aumenta significativamente a capacidade de produção
Algoritmo inteligente de planeamento de caminhos otimiza o ciclo de trabalho e o uso de materiais
Integrar perfeitamente as linhas de produção existentes para melhorar o fluxo geral do processo

Excelente fiabilidade

A construção robusta e durável de qualidade industrial garante uma operação estável a longo prazo
Detecção inteligente de falhas e autodiagnóstico reduzem o tempo de inatividade
Registo abrangente dos dados de processo garante a rastreabilidade da qualidade

Flexível e diversificado

Apto para componentes eletrónicos de vários tamanhos, formas e materiais
Interface programável integrada facilmente com a sua linha de produção
Soluções personalizadas com base em necessidades específicas

Aplicações:

1.Componentes eletrónicos
2Placas de PCB
3- Corrente de alimentação.
4Produtos digitais
5- Conectores/fios electrónicos
6. Iluminação LED
7Monitor LCD/Módulo de exibição

8Produtos para telemóveis e acessórios

Características do software:

Interface de programação intuitiva com pendente de ensino
Suporta programação de código G para rotinas automatizadas
Alinhamento guiado pela visão e detecção de marca fiduciária
Monitorização de processos e registo de dados
Capacidades de monitorização e controlo remotos

Especificações:

Modelo	HS-S5331R Robô de solda automática de escritório de 4 eixos
Voltagem	110V / 220V AC
Modo de Acionamento	Motor de precisão de 4 eixos
Distância de operação (X * Y * Z)	400 x 400 x 80 mm
Velocidade de movimento	Eixo X * Y * R: 0,1 ~ 600 mm/sec, Eixo Z:0.1 ~ 300 mm/sec
Exatidão da repetibilidade	±0,02 mm (X * Y * Z)
Análise mínima	±0,01 mm (X * Y * Z)
Potência de aquecimento:	150 W
Capacidade do programa	Max 999 Programas
Diâmetro do fio de solda	0.5, 0.6, 0.8, 1.0, 1,2 mm
Intervalo de temperatura de pré-aquecimento	0 a 500 graus
Dimensões externas	523 x 560 x 895 mm
Peso	Cerca de 70 kg.

Descrição do robô de solda:

1O robô de ligação multi-eixo, com a unidade de motor passo-a-passo preciso e o algoritmo avançado de controlo de movimento, melhoram efetivamente a precisão de posicionamento e a precisão de repetição.
2.Com o controlo industrial incorporado no computador, o robô pode realizar diferentes tarefas, tais como operação de solda única/singular/cíclica.
3Com o Pendente de Ensino, você pode inserir diretamente as coordenadas da junção de solda, ou você pode ensinar e reproduzir as coordenadas de posição.Mesmo os iniciantes podem compreender rapidamente o essencial da operação.
4A unidade de solda pode ser ajustada em qualquer direcção, pode atingir 360 graus de rotação, controlando o eixo R, de acordo com a almofada de solda e componentes.pode definir à vontade os tempos de alimentação da solda, tempo de pré-aquecimento e tempo de solda, para conseguir o trabalho de solda complicado..
5. Através de uma interface externa I / O, para alcançar o controle em tempo real do robô de solda, sistema de controle inteligente, executar o erro alarme e alta velocidade de movimento funções shockproof.Programa mestre inteligente, alcançar a automação e o processo de solda inteligente.

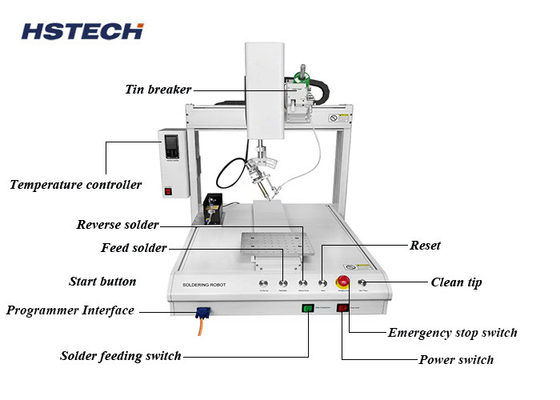

Soldagem robótica de 4 eixos de alta precisão com distribuição de pasta de soldagem ajustável para montagem de PCB 0

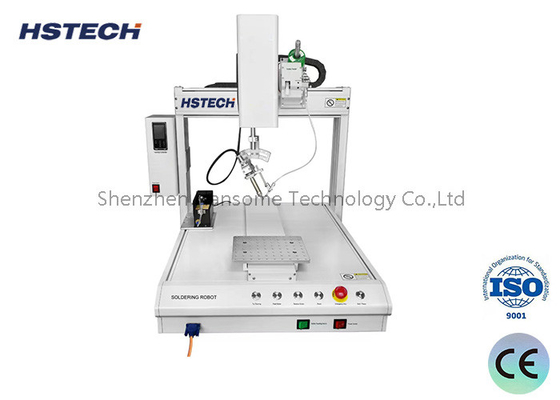

Soldagem robótica de 4 eixos de alta precisão com distribuição de pasta de soldagem ajustável para montagem de PCB 2

Embalagem e entrega

Ponto	Robô de solda de escritório de 4 eixos
Pacote	1 conjunto numa caixa de madeira como condição de segurança
Dimensão externa	660 mm x 550 mm x 900 mm
Peso	Cerca de 75 kg.
Entrega	cerca de 20 dias úteis
Pagamento	D/P, T/T, Western Union, MoneyGram
Porto	Shenzhen
Transporte	A. Por correio: 4-7 dias úteis por oferta especial
	B.Por via aérea: 7 dias úteis no aeroporto designado
	C.Por mar: 20-25 dias úteis no porto designado

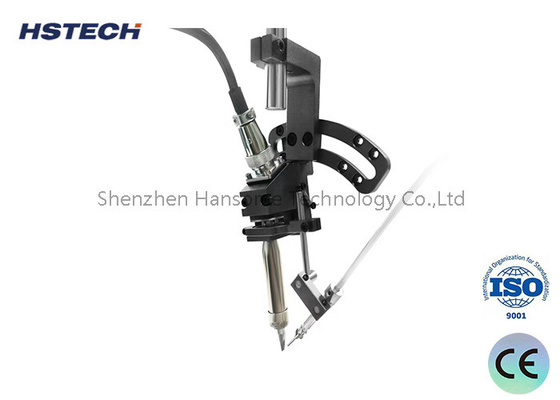

Soldagem robótica de 4 eixos de alta precisão com distribuição de pasta de soldagem ajustável para montagem de PCB 3
