Máquina de roteador PCBA de plataforma dupla de alta precisão para linha de montagem de placas de PCB

Máquina de roteador PCBA de plataforma dupla de alta precisão para linha de montagem de placa de PCB

Introdução:

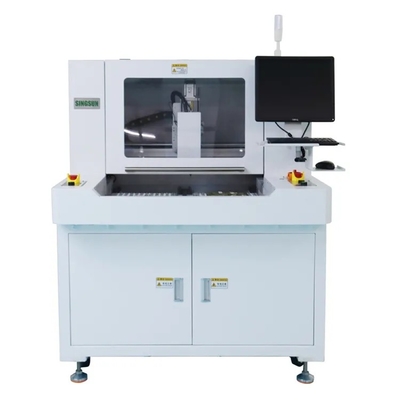

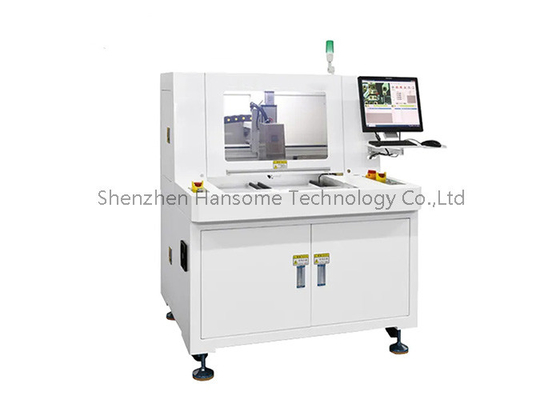

Esta máquina RM-F550 é uma nova máquina de roteamento desenvolvida. É utilizada para transformar um conjunto inteiro de placas de circuito impresso (PCBA) em placas PCBa individuais.

A máquina adota uma plataforma muito estável para garantir a precisão de trabalho, o tamanho da plataforma de trabalho é de 300 * 350mm.

Tem uma opção de plataforma maior a 400*600mm. A máquina fornece programação "visual" fácil de usar para programação online rápida e precisa, também pode detectar o processo de depeneling.

Principais características:

1, Fornecer aos clientes um equipamento industrial de alto desempenho, de alta estabilidade e segurança, utilizando guia linear de alta precisão, cartão de controlo e servomotor.

2, 4 eixos de controle de movimento baseados no alinhamento vical CCD de alta resolução, usar plataforma dupla para tornar a produção mais eficiente.

3, fuso de roteamento de marca alemã, velocidade de 40000~60000 rpm.

4, Taiwan Hiwin guia de marca, certifique-se de que o sistema de movimento precisão e suavidade.

5Após o cortador cortar uma certa distância, ele irá automaticamente subir e cair para a posição de outra lâmina não cortada.

6, Adequado para desenhar placas retas, arcos e placas circulares conectadas.

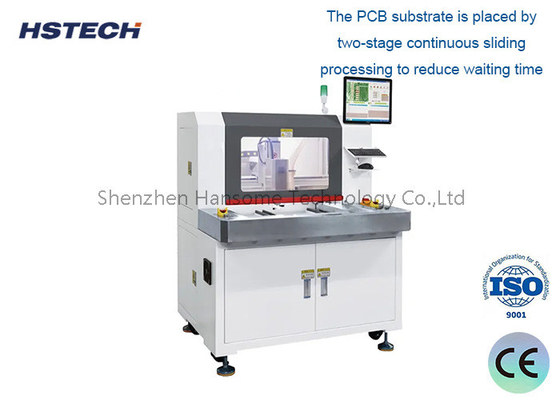

7, O substrato de PCB é colocado por processamento de deslizamento contínuo em dois estágios para reduzir o tempo de espera e aumentar a produção.

Design off-line
Este equipamento é um dispositivo off-line independente da linha de produção e não precisa de ser integrado na linha de produção automatizada.
Pode ser colocado de forma flexível numa posição adequada na oficina para processamento independente de placas de circuito.

Função de corte
Possui um sistema de corte CNC preciso que pode realizar um processamento de corte de alta precisão em placas de PCB.
Pode cortar placas de circuito de vários tamanhos e formas para atender às necessidades de diferentes produtos.

Automação
Equipado com um sistema automático de carregamento e descarregamento, pode realizar operações de corte de placas de circuito sem supervisão.
Possui funções como controle de programa e configuração de parâmetros de corte, o que melhora a eficiência do processamento.

Tamanho flexível
O tamanho da máquina é geralmente de cerca de 1,2 m × 1,5 m, o que é adequado para colocação em espaço de oficina limitado.
As diferentes especificações das áreas de trabalho de corte podem ser configuradas de acordo com os requisitos do produto.

Segurança
O projecto de proteção do isolamento é adoptado para assegurar a segurança dos operadores.
Equipado com dispositivos de segurança, tais como interruptor de parada de emergência.

Separação:

Cenários de aplicação:

• Produção pessoal ou pequena de produtos eletrônicos DIY, como fazer a sua própria placa de PCB personalizada.
• Produção em pequenos lotes de PCBA, adequada para prototipagem rápida e produção em pequenos lotes de ensaio.
• Cortar e dividir PCBs durante a reparação ou modificação de produtos eletrónicos.
• Laboratório de ensino, deixe os alunos entender a tecnologia de processamento PCBA.
• Como equipamento complementar na oficina da fábrica para satisfazer as necessidades de pequenos lotes rápidos

Detalhes da máquina:
