Máquina de roteamento de mini-PCB de escritório com sistema acionado por 3 eixos para PCBs curvos com buraco de carimbo

Máquina de roteamento de mini-PCB de escritório com sistema acionado por 3 eixos para PCBs curvos com buraco de carimbo

Introdução

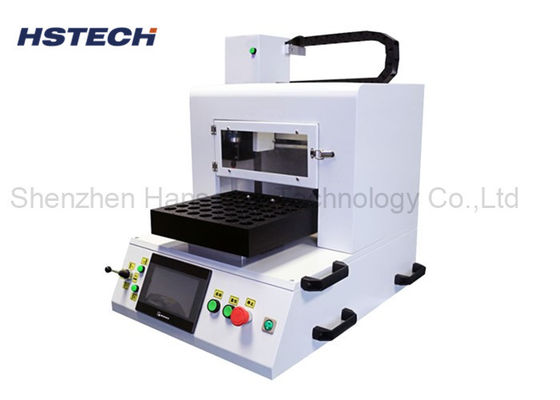

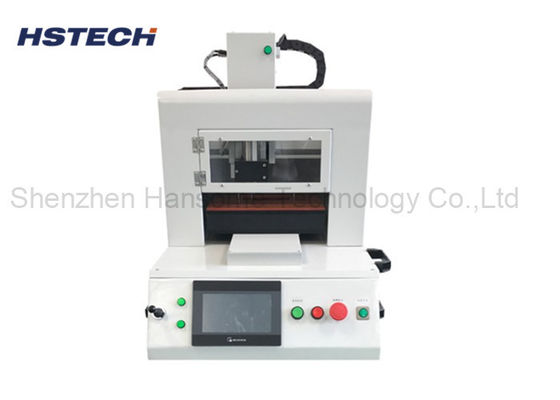

Esta máquina de roteador automático de PCB é uma máquina de roteador automático mini, adota tipo de desktop, usando 3 eixos sistema acionado, customizado os acessórios de fixação PCB,Carregamento e descarregamento manuais do PCB para desmontagem automáticaÉ uma máquina de roteador de PCB fácil e económica.

Design pequeno e compacto
O tamanho de toda a máquina é de apenas 30 cm x 30 cm x 25 cm, adequado para utilização numa secretária ou numa bancada de trabalho de laboratório.

Posicionamento de alta precisão
Adotando um motor passo-a-passo de alta precisão e um codificador óptico, pode atingir uma precisão de posicionamento de 0,01 mm.

Processamento multifuncional
Pode realizar várias operações de processamento de PCB, como perfuração, corte, moagem, etc., para atender a várias necessidades de fabricação de PCB.

Interface de operação amigável
Equipado com um ecrã táctil de 7 polegadas, fornece uma interface de operação intuitiva e função de edição de programas.

Sistema automático de troca de ferramentas
O sistema de troca automática de ferramentas integrado pode trocar automaticamente brocas e ferramentas de diferentes especificações de acordo com os requisitos de processamento.

Cortes eficientes e seguros
Adotando um motor de fuso de alta velocidade e um sistema de movimento de alta precisão, as placas de PCB podem ser cortadas de forma rápida e eficiente.

Forte compatibilidade de software e hardware
Suporta software CAD/CAM comum e vários formatos de arquivos de fabricação de placas de PCB. Aplicável a sistemas operacionais convencionais, como Windows/Linux.

Baixo ruído e baixo consumo de energia
Adotando um projeto silencioso, o ruído é inferior a 60 dB. Baixo consumo de energia, apenas 110V/220V de alimentação são necessários.

Principais características

1, sistema de accionamento de 3 eixos, utilizando motor passo.
2, Tipo de desktop flexível, fácil de mover e ajustar.
3, Equipado com o colector de poeira, manter limpa a mesa de operação.
4, quando depaneling diferente, basta substituir a luminária e importar programa diferente.

5, Todos os parafusos de guia e parafuso de chumbo são à prova de poeira, certifique-se da precisão de operação da máquina.

6,Adequado para separar placas de FPC, placas de alumínio, FR4, etc.

Separação

Aplicação:

Corte de placas de PCB
O roteador de desktop pode cortar rapidamente e com precisão placas de PCB e partes separadas, como placas-mãe e placas de circuito.
Formas complexas podem ser cortadas de acordo com desenhos de projeto.

Processamento de fendas e buracos
Várias ranhuras, ranhuras e furos podem ser feitos em placas de PCB para atender às necessidades do layout do circuito.
Esses processos ajudam a instalar componentes e rotear fios.

Recorte de bordas
O roteador pode cortar e polir as bordas das placas de PCB para melhorar a qualidade de aparência do produto.
As borras e bordas ásperas nas placas de PCB podem ser removidas.

Produção em pequenos lotes
Os roteadores desktop são adequados para o processamento de pequenos lotes de PCB, com forte flexibilidade e capacidade de responder rapidamente às necessidades do cliente.
Em comparação com os grandes equipamentos CNC, o custo de investimento é menor e é adequado para pequenas e médias empresas de fabricação de electrónica.

Produção de protótipos
Nos estágios iniciais do desenvolvimento de produtos, os roteadores desktop podem ser usados para fazer rapidamente protótipos para teste e verificação.
Isto ajuda a encurtar o ciclo de desenvolvimento e a acelerar a introdução de novos produtos no mercado.

Detalhes da máquina
