Máquina de pasta de solda de alto desempenho para sistema industrial 4.0 MES

Nome da marca:	GKG
Número do modelo:	G9+
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Máquina de impressão de pasta de solda de ponta

Outro nome:

máquina de impressão automática da tela

Tamanho do PCB:

50x50~450x340mm

Altura de transporte:

900±40mm

Pressão do ar:

4 a 6 kgf/cm3

Espessura do PCB:

0.4-6mm

Peso máximo da prancha:

5 kg

Peso da máquina:

1000 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Máquina de pasta de solda de alto desempenho

Máquina de pasta de solda do sistema MES

Máquina de pasta de solda industrial 4.0

Descrição do produto

Impressora automática de pasta de solda para sistema industrial 4.0 MES

Especificações

Modelo	G9+
Tamanho máximo do PCB	450x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Peso máximo da prancha	5 kg
Altura de transporte	900 ± 40 mm
Espaçamento na borda da placa	2.5 mm
Altura da prancha	15 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Máximo 1500 mm/s, controlo por programa
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa manual para cima e para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Impressão instantânea	0-20 mm
Modo de impressão	uma/duas vezes
Velocidade de impressão	10-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão	0.5 a 10 kg
Tamanho do quadro do modelo	470370mm~737737mm ((espessura 20-40mm)
Sistema de limpeza	Sistema de limpeza de tipo chuva
	Absorção reforçada de vácuo
	Seco, vácuo úmido três modos
	Limpeza de ida e volta
CCD FOV	10x8 mm
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Pad
	Furo
Sistema de câmaras	Procurar estrutura óptica para cima/para baixo
	Câmera digital CCD
	Combinação de padrões geométricos

Características

O sistema digital CCD apresenta um novo projeto de caminho óptico, oferecendo uma iluminação circular uniforme e uma iluminação coaxial de alto brilho.Com brilho ajustável num ciclo infinito para ambos os sistemas de fonte de luz, reconhece sem esforço vários pontos de marca, incluindo os irregulares em superfícies revestidas de estanho, cobre, prata, pontos de solda a ar quente, FPCs e PCBs de cores diferentes.
Possui um ajuste de espessura de PCB de alta precisão e uma estrutura robusta que garante um movimento XY estável.

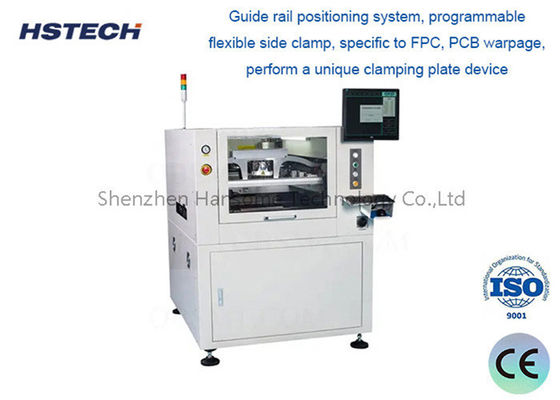

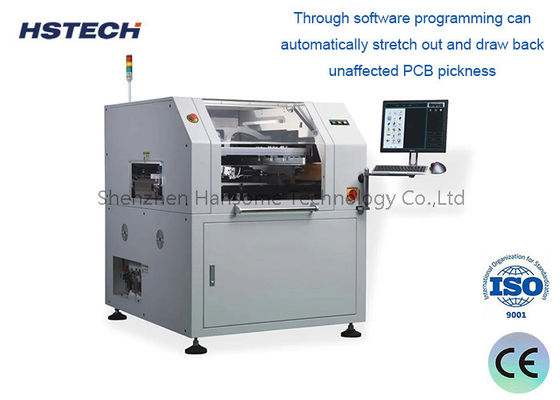

O sistema de posicionamento do trilho de guia inclui um novo trilho de guia de padrão desmontável e uma pinça lateral flexível programável, especificamente concebida para FPCs e PCBs deformados.controlados por programação de software, ajusta-se automaticamente para acomodar várias espessuras de PCB sem problemas.
O design inovador da estrutura do esguicho incorpora um sistema de esguicho abrangente, aumentando a estabilidade e prolongando a vida útil do esguicho.
O sistema de limpeza por estêncil de alta velocidade possui uma estrutura de limpeza de distribuição para baixo, evitando aberturas entupidas, uma causa comum de limpeza ineficaz.O comprimento de distribuição do solvente pode ser facilmente ajustado através de controle de software.
A nova interface multifunção é fácil de usar, intuitiva e simples de entender.

Não só temos máquinas e equipamentos SMT, mas também muitas peças de máquinas. Somos fornecedores de peças e equipamentos de máquinas SMT. tais como Feeder,Nozzle,PCB cartão de rotatividade,grease SMT,Máquina de mistura de pasta de soldaContador SMD, sensor laser, filtro, perfis térmicos KIC, servomotor e assim por diante.
