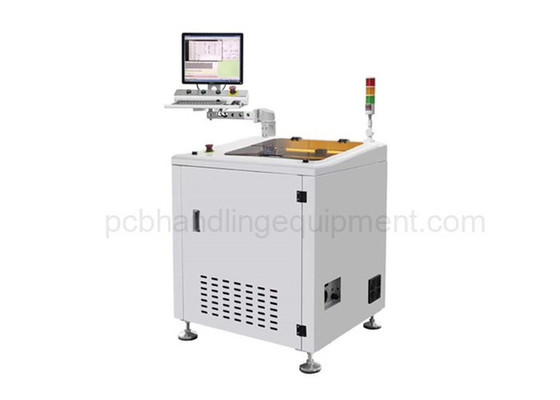

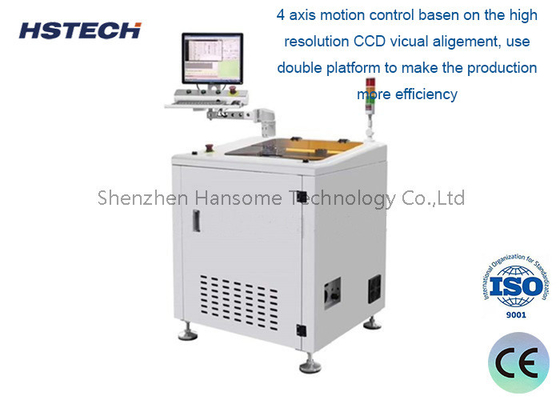

Máquina de separação automática mini PCBA para produção em pequena escala

Máquina de roteamento de PCBA mini offline de alta velocidade para PCB de pequeno tamanho com corte flexível

Introdução:

Este equipamento representa uma máquina de encaminhamento especializada, feita sob medida para a produção em pequena escala ou individual de PCBA (Assembleia de Placas de Circuito Impresso).Seu objetivo principal é realizar tarefas de corte e segmentação precisas em PCBs que já têm componentes montadosAplicando a tecnologia avançada CNC (Computer Numerical Control), a máquina alcança uma precisão e repetibilidade incomparáveis nas suas operações.

Características:

1. Separação automática offline: O sistema funciona de forma independente, permitindo uma separação automática e eficiente dos PCBs, otimizando o fluxo de trabalho e minimizando o tempo de inatividade.

2. Mini PCBA Router: Ideal para a manipulação de PCBs de pequeno porte, este roteador compacto não só se encaixa em espaços de fábrica apertados, mas também contribui para soluções de produção rentáveis e economizadoras de espaço.

3. Instalações personalizadas: A máquina está equipada com fixadores personalizáveis, garantindo a compatibilidade e estabilidade para uma ampla gama de desenhos e tamanhos de PCB, facilitando o processamento preciso.

4. Sistema visual integrado de PC e CCD: Reforçado com um sistema controlado por PC de alta precisão e um sistema visual CCD (Charge-Coupled Device), permite um alinhamento e um controlo precisos do processo de corte,Garantir uma precisão excepcional.

5. Programável com compensação e recolha de poeiraCom capacidades avançadas de programação com funções de compensação incorporadas, ajusta-se para pequenas imprecisões e mantém o desempenho máximo.o sistema integrado de recolha de poeira mantém a área de trabalho limpa e livre de detritos.

6. Capacidade máxima de 410-510 mm PCBA: Projetado para lidar com PCBs de até 410-510 mm de tamanho, este roteador garante versatilidade e escalabilidade para várias necessidades de produção.

7. Corte flexível de vários produtos: A sua versatilidade permite o corte de dois tipos diferentes de produtos numa mesma máquina, aumentando a eficiência e reduzindo a necessidade de várias máquinas especializadas.

8. Plataforma aberta para operações manuais ou automatizadas: O roteador apresenta um projeto de plataforma aberta que simplifica as operações manuais de alimentação e descarga.Pode ser opcionalmente equipado com um braço mecânico (robô) para carregamento e descarregamento totalmente automatizados, aumentando a produtividade e reduzindo os custos de mão-de-obra.

Especificações:

Scenários de aplicação típicos:

Produção pessoal ou pequena de eletrônicos DIY, como fazer a sua própria placa de circuito PCB.
Produção em pequenos lotes de PCBA, adequada para prototipagem rápida e produção em pequenos lotes de ensaio.
Cortar e dividir PCBs ao reparar ou modificar produtos eletrónicos.
Laboratório de ensino, deixe os alunos entender a tecnologia de processamento PCBA.
