Máquina de roteamento de PCB de plataforma dupla para corte de linha reta e arco em placa de circuito PCBA

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

Plataforma:

Duplo.

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0.01

Precisão de corte:

± 0.03

Dimensão da máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Destacar:

Máquina de roteador de PCB de plataforma dupla

Máquina de roteamento de circuitos de placa de circuito de PCBA

Máquina de roteamento de PCB de corte de arco

Descrição do produto

Máquina de roteamento de PCB de plataforma dupla para desinstalação de placas de linha reta e de arco

Introdução da máquina

A máquina de corte de placas de PCB é projetada especificamente para corte automático de placas de circuito PCBA após a inserção.Distinguindo-o dos métodos tradicionais de corte manual em v de direção únicaEsta inovação melhora significativamente a eficiência de processamento do conselho.

Principais características

Qualidade superior: A faca circular é feita de aço de tungstênio de alta velocidade, garantindo durabilidade e precisão.
Maior eficiência: O dispositivo duplo de deslizamento no lugar reduz ao mínimo o tempo de inatividade, aumentando a capacidade de produção global.
Programação versátil: A máquina oferece tipos de corte programáveis, incluindo programação de roteamento separado e de corte circular, bem como programação de corte misto para flexibilidade.
Correção automática da visão: O sistema visual identifica e corrige automaticamente pontos MARCK ou pontos ópticos para precisão.
Verificação automática de roteamento: Dispõe de uma função automática de verificação e prompt, com um limite de tempo definido (100H) para o corte, lembrando os utilizadores de trocar as ferramentas quando necessário.
Repetição de um recurso de alta qualidadeA faca circular é novamente conhecida por sua qualidade superior, sendo feita de aço de tungstênio de alta velocidade.

Separação

Modelo	RM-F328
Estrutura	Single Spindle, plataforma dupla
Duração de corte eficiente	300*350 mm
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y 1000 mm/s, Eixo Z 500 mm/s
Método de recolha de poeira	Coleção superior
Espinha	40000 a 60000 rpm
Espinha de roteamento	Máximo 60000 rpm
Velocidade de corte	Ajuste de 1 a 100 mm/s
Precisão de corte	± 0,03 mm
Precisão de repetição	± 0,01 mm
Programação	CCD colorido
Conexão externa	USB
Kit de roteador	corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem
Fornecimento de energia	380 V
Potência da máquina	2000 W
Tamanho do colector de poeira	600470730 mm
Potência do coletor de poeira	2.2Kw,380V
Pressão do ar do coletor de poeira	4 a 6 kg/cm3
Porta de segurança	Porta manual
Alarme de erro	- Sim, sim.
Método do programa	Auto-programação, câmara controlada por teclado e mouse

Detalhes da máquina

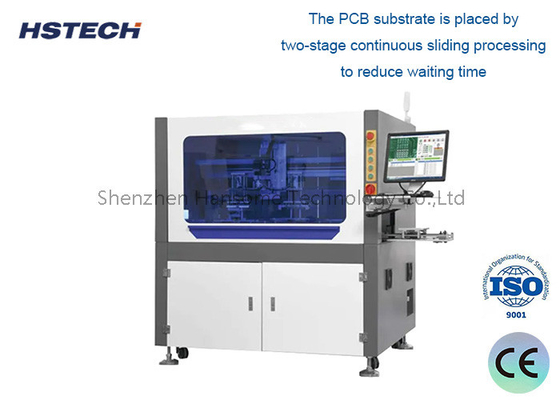

Máquina de roteamento de PCB de plataforma dupla para corte de linha reta e arco em placa de circuito PCBA 0
