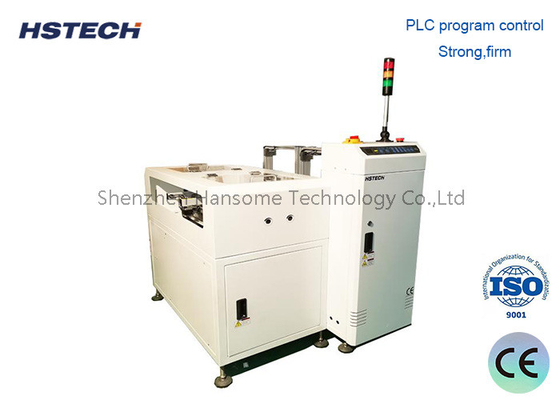

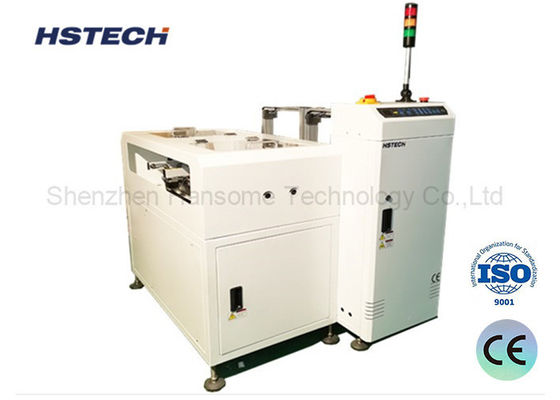

Descarregador de PCB de alta velocidade para linha de produção automatizada de separação de placas NG/OK

Nome da marca:	HSTECH
Número do modelo:	HS-NK250
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Descarregador de NG/OK

PWB que transporta a altura:

910±30mm

Dimensão do PWB:

50*50~330*250mm

Fornecimento de energia:

AC220V, 50/60HZ

Qty do compartimento:

Compartimentos de cada trilho 2

Garantia:

1 ano

Utilização:

Linha de produção de SMT, cadeia de fabricação de SMT

Condição:

novo

Detalhes da embalagem:

Pacotes de madeira, com espuma

Habilidade da fonte:

100 conjuntos por mês

Destacar:

Descarregador de PCB de alta velocidade

Descarregador de PCB da linha de produção automatizada

Descarregador de PCB de separação de placas NG/OK

Descrição do produto

Linha de produção de SMT Good/No-good board Separating Magazine NG OK PCB Unloader

Introdução

Após passar pelo processo de inspecção óptica automatizada (AOI), esta unidade opera de forma eficiente através da recepção de sinais de inspecção da fase anterior.Segrega automaticamente os PCBs em duas categorias: não conformes (NG) e conformes (OK), e depois os dirige para os respectivos carregadores designados.Isto garante uma triagem altamente eficiente e bem organizada das placas de circuito impresso.

Detalhes técnicos

Função	Recolher as placas NG/OK separadamente ao receber o sinal.
Altura de transporte	910±30 mm
Direcção do transporte	L~R, ou R~L
Horário de recolha do Conselho	A cada 6 segundos
Mudança de revista ao longo do tempo	Aproximadamente 30 segundos.
Lado fixo da via	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 ((10 mm de espaço)
Fornecimento de energia	220V,50/60Hz,± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Revista superior: 1, lado inferior: 2 revistas
Sinalização	SMEMA
Opções	1, modo de controlo do ecrã táctil. 2Ajuste automático da largura. 3, quantidade de carregadores até às exigências do cliente.

Características

Controle por PLC:
O sistema utiliza um PLC para uma funcionalidade precisa e fiável.

Interface fácil de usar:
Um painel de membrana LED de toque suave intuitivo está incluído para controle sem esforço.

Mecanismo de passo ajustável:
Acomoda facilmente uma ampla gama de tamanhos e configurações de PCB.

Mãos para cima:
Fornecer um alinhamento seguro do carregador, garantindo a colocação estável do PCB.

Sistema de empuxador pneumático:
Com pressão controlada para assegurar uma transferência suave e não destrutiva.

Alto rendimento de produção:
As mudanças rápidas de revestimento otimizam a eficiência de fabricação.

Capacidade de triagem automática de NG/OK:
Integra-se sem problemas com a AOI para uma inspeção e categorização simplificadas.

Interface de comunicação SMEMA:
Suporta a integração perfeita nas linhas de produção através do protocolo SMEMA, permitindo uma comunicação e intercâmbio de dados suaves.

Modelo

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho do carregador	355320563mm	460400563	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

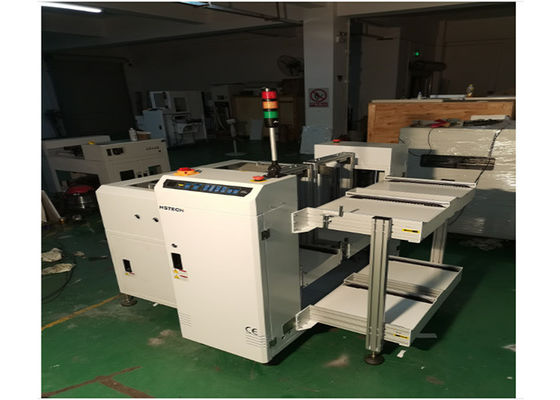

Produto e pormenores

Descarregador de PCB de alta velocidade para linha de produção automatizada de separação de placas NG/OK 0
