Máquina de pasta de soldadura de última geração para o sistema industrial 4.0 MES na montagem de PCB

Nome da marca:	GKG
Número do modelo:	G9+
MOQ:	1 conjunto
preço:	Negociável
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Máquina de impressão de pasta de solda de ponta

Outro nome:

máquina de impressão automática da tela

Tamanho do PCB:

50x50~450x340mm

Altura de transporte:

900±40mm

Pressão do ar:

4 a 6 kgf/cm3

Espessura do PCB:

0.4-6mm

Peso máximo da prancha:

5 kg

Peso da máquina:

1000 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Descrição do produto

Impressora automática de pasta de solda para sistema industrial 4.0 MES

Especificações

Modelo	G9+
Tamanho máximo do PCB	450x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Peso máximo da prancha	5 kg
Altura de transporte	900 ± 40 mm
Espaçamento na borda da placa	2.5 mm
Altura da prancha	15 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Máximo 1500 mm/s, controlo por programa
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa manual para cima e para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Impressão instantânea	0-20 mm
Modo de impressão	uma/duas vezes
Velocidade de impressão	10-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão	0.5 a 10 kg
Tamanho do quadro do modelo	470370mm~737737mm ((espessura 20-40mm)
Sistema de limpeza	Sistema de limpeza de tipo chuva
	Absorção reforçada de vácuo
	Seco, vácuo úmido três modos
	Limpeza de ida e volta
CCD FOV	10x8 mm
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Pad
	Furo
Sistema de câmaras	Procurar estrutura óptica para cima/para baixo
	Câmera digital CCD
	Combinação de padrões geométricos

Características

O sistema digital CCD oferece uma iluminação circular uniforme e um brilho ajustável, garantindo um reconhecimento preciso das marcas em superfícies irregulares.

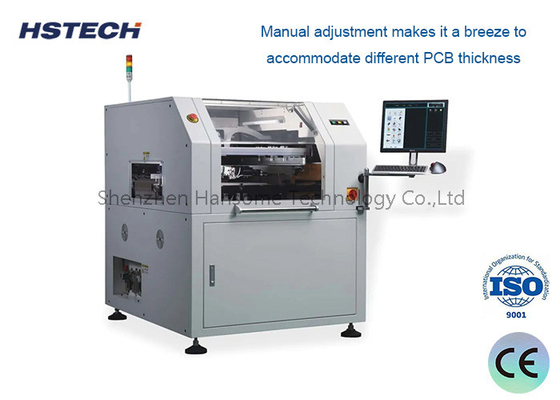

O sistema possui ajuste de espessura de PCB de alta precisão e movimento XY estável para fácil ajuste manual.

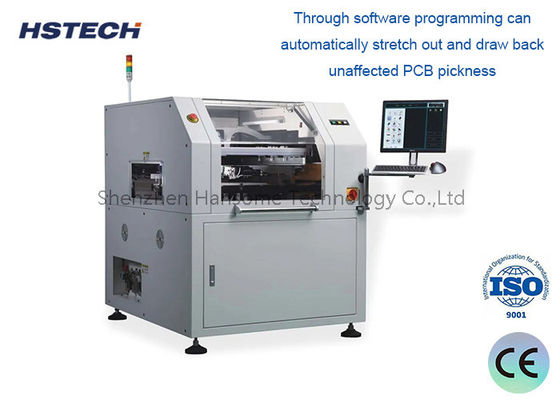

O sistema de trilhos de guia inclui um trilho de guia desmontável, um grampo lateral flexível e uma placa de grampo controlada por software para várias espessuras de PCB.
O projeto do esguichador aumenta a estabilidade e prolonga a vida útil.
O sistema de limpeza de estêncil de alta velocidade evita entupimentos e garante uma limpeza completa com comprimento de distribuição de solvente ajustável.
A nova interface multifunção é fácil de usar e permite monitorizar a temperatura/umidade em tempo real.
