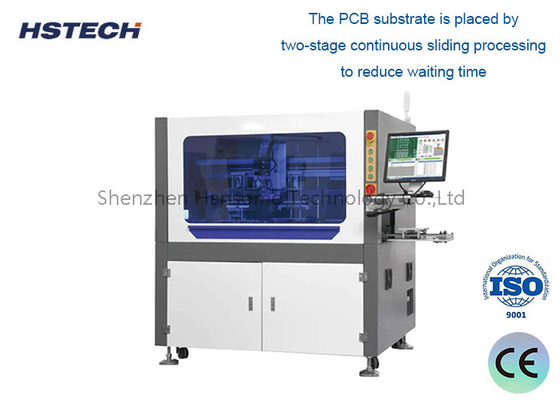

Máquina avançada de roteador de PCB de plataforma dupla com sistema de visão automatizada para corte de PCB versátil

Nome da marca:	HSTECH
Número do modelo:	RM-F550
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento:	20 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Nome do produto:

Máquina de roteador PCBA offline

Plataforma:

Duplo.

Plataforma de trabalho:

300*350mm

Precisão de repetição:

± 0.01

Precisão de corte:

± 0.03

Dimensão da máquina:

1200*1050*1440mm (L*W*H)

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

20 conjuntos por mês

Destacar:

Máquina de roteador de PCB versátil

Máquina de roteador de PCB de plataforma dupla

Máquina de roteamento de circuito impresso de sistema de visão automática

Descrição do produto

Máquina de roteamento de PCB de plataforma dupla para desinstalação de placas de linha reta e de arco

Introdução da máquina

A máquina de corte de placas de circuito impresso é especificamente concebida para o corte automatizado de placas de circuito impresso PCBA após a inserção de componentes.Capacidades de corte automático em V bidireccional, aumentando significativamente a eficiência de processamento da placa em comparação com os métodos tradicionais de corte manual em V de direcção única.

Principais características

Artesanato de qualidade: A faca circular é construída a partir de aço de tungstênio de alta velocidade, garantindo robustez e precisão incomparáveis.

Melhoria da eficiência: O mecanismo de duplo deslizamento minimiza as interrupções de corte, aumentando assim a capacidade de produção global.

Capacidades de programação flexíveis: A máquina oferece modos de corte personalizáveis, incluindo roteamento individual e programas de corte circular, bem como programas de corte combinados para máxima versatilidade.

Alinhamento automático da visão: O sistema de visão detecta e alinha automaticamente o MARCO ou os pontos ópticos para garantir a precisão.

Supervisão automática do roteamento: Equipado com um sistema automático de verificação e alerta, inclui um limite de duração de corte pré-definido (100H), lembrando os utilizadores de substituir as ferramentas conforme necessário.

Qualidade excepcional das facas: A faca circular, feita de aço de tungstênio de alta velocidade, demonstra mais uma vez a sua qualidade superior.

Separação

Modelo	RM-F328
Estrutura	Single Spindle, plataforma dupla
Duração de corte eficiente	300*350 mm
Tipos de corte	Linha reta, arco, circular
Velocidade de movimento	Eixo X/Y 1000 mm/s, Eixo Z 500 mm/s
Método de recolha de poeira	Coleção superior
Espinha	40000 a 60000 rpm
Espinha de roteamento	Máximo 60000 rpm
Velocidade de corte	Ajuste de 1 a 100 mm/s
Precisão de corte	± 0,03 mm
Precisão de repetição	± 0,01 mm
Programação	CCD colorido
Conexão externa	USB
Kit de roteador	corte de fresagem,φ0,8~φ3,0 rotação à esquerda,aço de tungstênio de chancagem
Fornecimento de energia	380 V
Potência da máquina	2000 W
Tamanho do colector de poeira	600470730 mm
Potência do coletor de poeira	2.2Kw,380V
Pressão do ar do coletor de poeira	4 a 6 kg/cm3
Porta de segurança	Porta manual
Alarme de erro	- Sim, sim.
Método do programa	Auto-programação, câmara controlada por teclado e mouse

Detalhes da máquina

Máquina avançada de roteador de PCB de plataforma dupla com sistema de visão automatizada para corte de PCB versátil 0
