Precisão e velocidade G9 Máquina de pasta automática de solda para componentes de 0,25 pitch

Name: Precisão e velocidade G9 Máquina de pasta automática de solda para componentes de 0,25 pitch
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: G9+
Price: 6,005.00 USD
Availability: InStock

Nome da marca:	GKG
Número do modelo:	G9+
MOQ:	1 conjunto
preço:	negotiable
Condições de pagamento:	T/T, Western Union, MoneyGram
Capacidade de abastecimento:	100 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,TUV,ROHS

Nome do produto:

Máquina de impressão de pasta de solda de ponta

Outro nome:

máquina de impressão automática da tela

Tamanho do PCB:

50x50~450x340mm

Altura de transporte:

900±40mm

Pressão do ar:

4 a 6 kgf/cm3

Espessura do PCB:

0.4-6mm

Peso máximo da prancha:

5 kg

Peso da máquina:

1000 kg

Detalhes da embalagem:

Embalagem de madeira

Habilidade da fonte:

100 conjuntos por mês

Destacar:

0.25 Máquina de pasta de solda de cimento

Máquina de pasta de solda de velocidade

Máquina de pasta de solda de precisão

Descrição do produto

Impressora automática de pasta de solda para sistema industrial 4.0 MES

Introdução

A máquina de impressão automática de pasta de solda representa equipamentos de primeira linha adaptados para aplicações SMT sofisticadas.25 de cimento, assegurando uma precisão e um desempenho rápidos incomparáveis.

Especificações

Modelo	G9+
Tamanho máximo do PCB	450x340 mm
Tamanho mínimo do PCB	50x50 mm
Espessura do PCB	0.4-6mm
Peso máximo da prancha	5 kg
Altura de transporte	900 ± 40 mm
Espaçamento na borda da placa	2.5 mm
Altura da prancha	15 mm
Direcção do transporte	R-R-R
Velocidade de transporte	Máximo 1500 mm/s, controlo por programa
Método de transporte	Uma fase
Ajuste de largura	automático
Interface de E/S	SMEMA
Posicionamento de PCB (método de suporte)	Pin magnético/bloco de suporte/mesa manual para cima e para baixo
Sistema de fixação de PCB	Patenteado sobre a fixação superior
	Prensagem lateral
	Função de adsorção
Impressão instantânea	0-20 mm
Modo de impressão	uma/duas vezes
Velocidade de impressão	10-200 mm/sec
Modo de Impressão	Uma / Duas vezes
Tipo de espremedor	Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Pressão de impressão	0.5 a 10 kg
Tamanho do quadro do modelo	470370mm~737737mm ((espessura 20-40mm)
Sistema de limpeza	Sistema de limpeza de tipo chuva
	Absorção reforçada de vácuo
	Seco, vácuo úmido três modos
	Limpeza de ida e volta
CCD FOV	10x8 mm
Tipos de marcas fiduciárias	Forma padrão da marca fiduciária
	Pad
	Furo
Sistema de câmaras	Procurar estrutura óptica para cima/para baixo
	Câmera digital CCD
	Combinação de padrões geométricos

Desempenho da máquina

Modelo	G9+
Precisão da posição repetida	± 12,5um@6,CPK≥2.0
Precisão de impressão	±18um@6,CPK≥2.0
Tempo do ciclo de impressão	< 7,5 segundos
Baseado no sistema de teste de terceiros ((CTQ) verificar a posição de impressão da pasta de solda real repete a precisão

Especificação da máquina completa

Fornecimento de energia	AC:220±10%,50/60HZ, 3,0 kW
Pressão do ar	4 a 6 kgf/cm2
Consumo de ar	cerca de 5 L/min
Temperatura de funcionamento	-20°C~+45°C
Umidade de funcionamento	30% ~ 60%
Dimensões da máquina(sem luz da torre)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Peso da máquina	Aproximadamente: cerca de 1000Kg

Características

Este sistema de ponta incorpora um caminho óptico inovador que proporciona uma iluminação circular uniforme e uma iluminação coaxial brilhante.facilitar o reconhecimento fácil de pontos de marcação diversos e desiguais em várias superfícies, incluindo materiais revestidos de estanho, cobre, prata, artigos soldados a ar quente, FPC e diferentes cores de PCB.

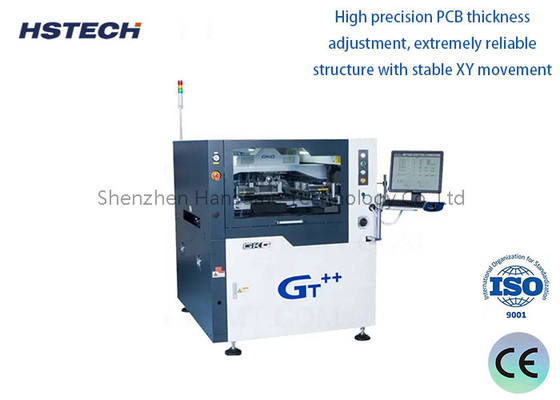

Mecanismo de ajuste de espessura de PCB de alta precisão:

Este mecanismo apresenta uma estrutura robusta com movimento XY estável, permitindo o ajuste manual para acomodar perfeitamente uma ampla gama de espessuras de PCB.

Sistema revolucionário de posicionamento do trilho:

Este sistema, concebido para lidar com a deformação de FPC e PCB, inclui um trilho de guia de padrão desmontável e uma pinça lateral flexível programável.enquanto a programação de software automatiza o alongamento e a retração para se adaptar a diferentes espessuras de PCB com facilidade.

Estrutura melhorada do Squeegee:

A estrutura do esguichador possui um projeto abrangente que melhora significativamente a estabilidade e prolonga sua vida útil.

Mecanismo avançado de limpeza de estêncil de alta velocidade:

A estrutura de limpeza de distribuição para baixo impede efetivamente o entupimento da abertura do estêncil, um problema prevalente nos processos de limpeza de estêncil.Controle de software permite um ajuste simples do comprimento do solvente dispensado para obter resultados de limpeza ideais.

Interface multifunção fácil de usar:

Projetada para simplicidade e clareza, esta interface intuitiva oferece monitoramento de temperatura e umidade em tempo real, permitindo aos utilizadores monitorizar e ajustar as condições sem esforço, conforme necessário.
