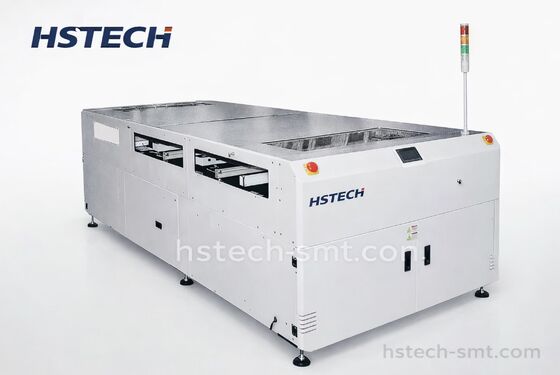

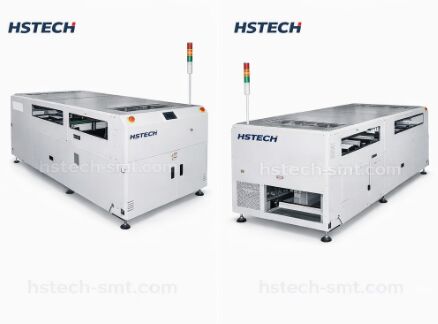

Transportador de transporte automático de PCB SMT de alta velocidade com controle PLC e compatibilidade SMEMA para transporte sem costura de PCB

Nome da marca:	HSTECH
Número do modelo:	HS-SC350/HS-SC460
MOQ:	1 unidade
preço:	Negotiate
Condições de pagamento:	T/T
Capacidade de abastecimento:	50pcs/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Espessura da PCB:

0.4 mm

Sistema de controle:

CLP com interface touchscreen

fornecedor:

HSTECH

Sinal:

Smema

Altura do transporte:

910 ± 20 mm ((ou personalizado)

Recursos de segurança:

Parada de emergência, proteção contra sobrecarga

Mostrar:

projeção a cores 3

Uso:

Função buffer entre equipamentos SMT

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50pcs/mês

Destacar:

PLC Control SMT PCB transporte de transporte

Equipamento de manipulação de PCB de compatibilidade SMEMA

Painel de controlo do ecrã táctil

Descrição do produto

Transporte automático de transmissão de PCB SMT de alta velocidade

Projetado para o transporte e manuseio de PCB sem problemas nas linhas de produção SMT, este transportador automático de transporte gerencia eficientemente o fluxo de PCB entre diferentes canais com precisão e confiabilidade.

Visão geral do produto

O SMT PCB Shuttle Conveyor transporta e redireciona os fluxos de PCB (Printed Circuit Board) dentro das linhas de produção.garantir uma operação contínua e um movimento preciso entre os diferentes canais em aplicações SMT (Surface Mount Technology).

Características fundamentais

Modulo de segurança de projeto fechado- Assegura uma operação segura mantendo a estrutura compacta
Controle de PLC- Fornece um controlo automatizado preciso para uma maior fiabilidade operacional
Motor passo a passo e correia de precisão- Oferece alta precisão e movimento suave para manuseio consistente de PCB
Ajuste de largura paralela suave- Oferece controlo flexível para acomodar vários tamanhos de PCB
Direcção de transporte personalizada- Direcção ajustável com base nas exigências específicas do cliente
Painel de controle do ecrã táctil- Interface de utilizador intuitiva para fácil monitorização e ajuste
Exibição de luz de torre de três cores- Indicador de estado visual com luzes vermelhas, amarelas e verdes
Compatibilidade SMEMA- Totalmente compatível com as normas da Associação de Fabricantes de Equipamentos de Montura Superficial

Especificações técnicas

Modelo	Largura do PCB disponível	Dimensões da máquina	Peso
HS-SC350	50-350 mm	600 × 2200 × 1200 mm	280 kg
HS-SC460	50-460 mm	780 × 2200 × 1200 mm	320 kg

Função primária

Esta unidade redireciona o fluxo de PCB para canais diferentes, permitindo transições suaves entre configurações de 2 linhas para 1 linha ou 1 linha para 2 linhas.O sistema fornece flexibilidade de roteamento dinâmico para operações de manuseio de PCB otimizadas.

Parâmetros técnicos

Altura de transporte:910±20 mm
Distância de tradução:2000 mm padrão ou personalizável
Tempo de tradução:Personalizável com base nas necessidades de produção
Número de veículos de passageiros:Automóvel único ou duplo (facultativo)
Método de tradução:Motor passo a passo + correia transportadora
Fixação do carril:1o e 4o carris fixados para estabilidade
Direcção de transferência:L-R ou R-L para configuração de linha flexível
Modo de transferência de PCB:2 em 1 fora, 1 em 2 fora, ou 2 em 2 fora opções
Pressão do ar:4-6 bar
Espessura do PCB:Mínimo 0,4 mm
Sinalização:Compatível com o SMEMA

Aplicações

O SMT PCB Shuttle Conveyor é projetado para linhas de montagem de PCB de alta eficiência, ideal para redirecionar e transferir PCBs entre várias linhas de produção.

Fabricação de produtos electrónicos
Indústria automóvel
Eletrônicos de consumo
Equipamento de telecomunicações

Este sistema aumenta a produtividade da linha de produção, permitindo um manuseio preciso de PCB e oferecendo alta flexibilidade para diversos requisitos de fabricação.
