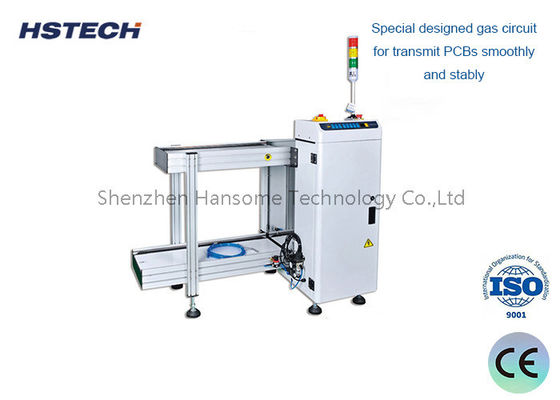

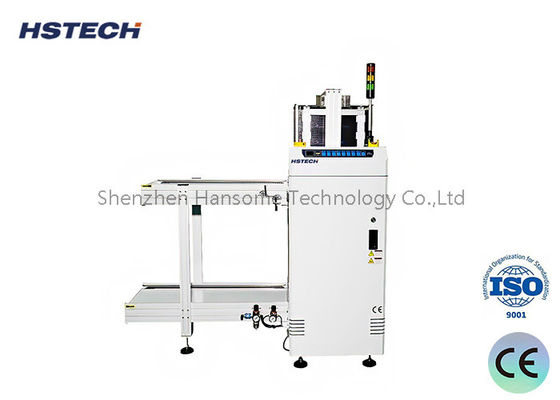

Carregador Automático de Placas de Circuito Impresso para Linha de Produção SMT com Carregador de Placas Compatível com SMEMA

OCarregador automático de revistas de PCBé concebido para carga de PCB eficiente e estável na extremidade frontal doLinhas de produção SMTCom uma estrutura modular robusta e um sistema de fixação pneumática de precisão, esteMáquina de carregamento de PCBassegura a transferência segura, suave e livre de danos de PCBs dos depósitos para equipamentos a jusante.

Compreensão completaCompatível com o SMEMA, este carregador é ideal paraAplicações SMT de alta confiabilidade e alta mistura, ajudando os fabricantes a melhorar o nível de automação, a reduzir o manuseio manual e a melhorar a eficiência geral da produção.

• Projeto modularpara fácil manutenção e configuração flexível
• Estrutura do quadro estável e robustaassegura uma operação fiável a longo prazo
• Projeto ergonómico e de poupança de espaçoadequado para várias configurações de linhas SMT
• Ajuste suave e paralelo da largurapara mudança rápida
• Configuração de três porta-magazinospara produção contínua
• Clampas pneumáticas de parte superior e inferiorSegure a revista com firmeza
• Nenhuma garantia de quebra de PCBdurante o carregamento e descarregamento
• Compreensão completaCarregador de PCB compatível com o SMEMApara integração de linhas sem costura

• Função:Carregamento e transporte de PCB na linha de produção SMT
• Altura de transporte:910 ± 30 mm
• Tempo de carregamento do PCB:Aproximadamente. 6 segundos.
• Hora de mudança de revista:Aproximadamente 30 segundos.
• Direcção do transporte:Da esquerda para a direita ou da direita para a esquerda
• Modo de operação:Operação frontal
• Faixa fixa do lado:Lado da frente (ou opcional)
• Espessura do PCB:Min. 0,4 mm
• Capacidade do carregador:Lado superior: 1 peça / Lado inferior: 2 peças
• Escolha de tom:1-4 mm (10 mm de espaço)
• Velocidade do transportador:0.5-20 m/min (personalizável)
• Interface de sinal:SMEMA

• Fornecimento de energia:220 V, 50/60 Hz ± 10%
• Pressão do ar:4-6 bar

Vários modelos estão disponíveis para suportar diferentes tamanhos de PCB e capacidades de carregamento, tornando esteCarregador automático de revistas de PCBadequado tanto para PCBs de formato padrão como para PCBs de grande formato.

Seleção de modelos sob medida disponível mediante pedido.

• Linhas de montagem SMT
• Fábricas de EMS
• Fabricação de produtos eletrónicos de consumo
• Fabricação de eletrónica automotiva
• Montagem de PCB de controlo industrial

• Alta fiabilidade paraProdução SMT 24 horas por dia
• Concebido para prevenirDanos e desalinhamento dos PCB
• Fácil integração comImpressoras SMT, máquinas de recolha e colocação e transportadores
• Solução comprovada paramanuseio automatizado de PCB
