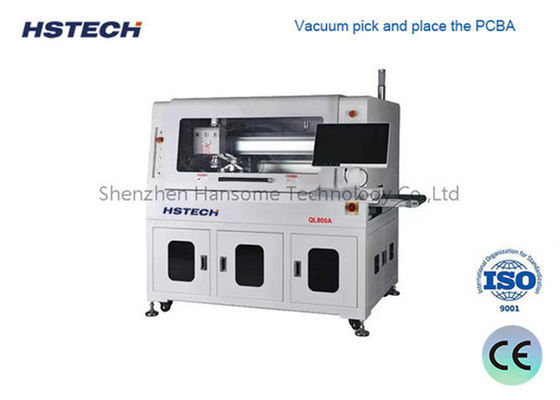

Máquina de roteador de PCB automático de alta precisão para linha SMT com despacho de PCB de 60,000RPM

Máquina de roteador de PCB automático de alta precisão para linha SMT com despacho de PCB de 60,000RPM

Nome da marca:	HSTECH
Número do modelo:	RT800LA/RT800L
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Dimensões:

Personalizável com base no tamanho do PCB

Precisão de corte:

±0,05 mm

Modelo:

RT800LA/RT800L

Corpo da máquina:

Aço inoxidável

Mesa de usinagem:

Mesa Dupla

Acionamento motorizado:

Panasonic

Velocidade do fuso:

Máx.: 60.000 rpm

Garantia:

12 meses de garantia do fabricante

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

60 Roteador de PCB de 000 RPM

Máquina de desmontagem de painéis de PCB de precisão ± 0

Descrição do produto

Roteador de PCB de alta precisão para linha SMT.

Roteador de desmontagem de PCB para linha de produção SMT

Máquina de roteador de PCB profissional concebida para desmontagem de PCB de alta precisão após montagem SMT. Adequado para PCB rígido, PCB de alumínio, FR4 e corte de contorno complexo comlinha reta, arco, ponto e V-CUTprocessamento.

Ideal paraFabricas de EMS, fabricantes de PCB e linhas de produção SMTque exigem precisão, estabilidade e automação.

Principais vantagens

Demaneling de alta precisão com velocidade de fuso de 60.000 RPM
Função automática para integração da linha de produção SMT
Capacidades de processamento versáteis para vários materiais de PCB
Padrões de corte múltiplos, incluindo linha reta, arco, ponto e V-CUT
Estabilidade e precisão melhoradas para ambientes de fabricação exigentes

Aplicações típicas

Linha de produção SMT PCB de desmontagem
Corte de contornos de PCB complexos
Placas eletrónicas de alta densidade
Eletrónica automóvel, electrónica de consumo, placas de controlo industriais

Especificações Técnicas da Máquina de Roteador de PCB

Parâmetros técnicos da máquina

Ponto	Especificações
Tipo de máquina	RT800LA / RT800L
Tamanho de corte eficaz	300 * 350 mm
Espessura de corte de PCB	0.3 ️ 3,0 mm
Função de corte	Linha reta, ponto, arco, V-CUT
Tabela de usinagem	Mesa dupla
Precisão de corte	± 0,05 mm
Precisão de posicionamento repetida	± 0,01 mm
Direção de entrada	Esquerda dentro e direita fora
Modo de entrada e saída	Sucção a vácuo
Ajuste da largura do carril	Ajuste automático do carril
Velocidade máxima	X/Y/Y2: 1000 mm/s, Z: 800 mm/s
Velocidade de corte	5 ¢ 100 mm/s (opcional)
Velocidade do eixo	Máximo 60 000 rpm
Tamanho adequado do cortador de moagem	0.8
Modo de alteração de ferramenta	Troca automática de ferramentas
Monitorização de ferramentas	Mergulho de ferramentas, detecção de quebras, correção automática de altura
Modo de controlo	Sistema de controlo multi-eixo de precisão PC
Controle de hospedeiro	Computador central industrial
Modo de Motor	Servo-acionamento Panasonic
Guia do parafuso de chumbo	Taiwan TBI / Shangyin
Marca principal do fuso	NSK / fuso alemão (facultativo)

Coleção de energia e poeira

Ponto	Especificações
Fornecimento de energia do anfitrião	AC 220V 50/60Hz, de fase única
Potência do colector de poeira	3 CV (2,2 kW)
Fornecedor de energia do coletor de poeira	AC 380V, trifásico
Modo de recolha de poeira	Recolha de poeira inferior / Recolha de poeira superior (opcional)
Tamanho do colector de poeira (LWH)	665 * 635 * 1610 mm / 718 * 764 * 1708 mm
Peso do colector de poeira	155 kg

Dimensões da máquina

Ponto	Especificações
Tamanho do hospedeiro de corte (LWH)	1750 * 1340 * 1587 mm
Tamanho da lâmina de serra	80 * 0,3 * 22 mm
Potência do motor da lâmina de serra	0.4 kW

Por que escolher esta máquina de roteador de PCB?

Alta precisão e repetibilidade
Operação estável de longa duração para produção em massa
A automação total reduz o custo da mão-de-obra
Compatível com linhas SMT e interface SMEMA
Componentes de baixa manutenção e de qualidade industrial
