Máquina ótica automática de alta velocidade da inspeção de AOI para a inspeção comum da solda

Máquina ótica automática de alta velocidade da inspeção de AOI para a inspeção comum da solda

Nome da marca:	HSTECH
Número do modelo:	HS-D1510/HS-D1510L
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 peças/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Certificação:

CE,ISO

Nome do produto:

Inspeção de juntas de solda inteligente

Velocidade de inspeção:

0,22 seg/FOV

Resolução da câmera:

15 MP padrão

Consumo de energia:

MÁXIMO 1kw

Material:

Aço inoxidável

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

30 peças/mês

Descrição do produto

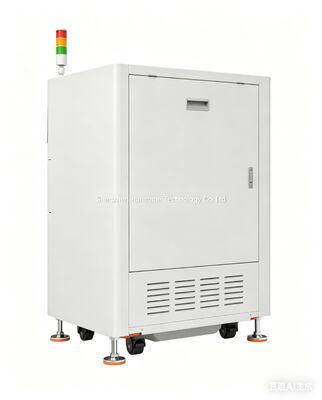

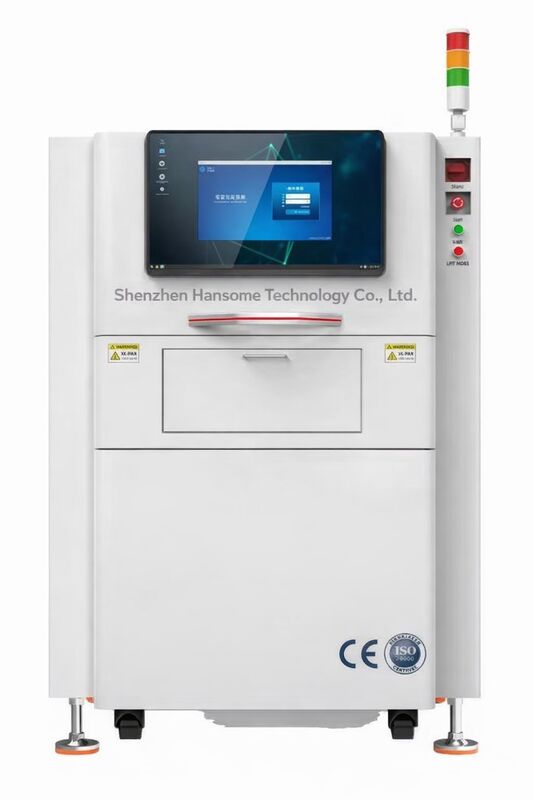

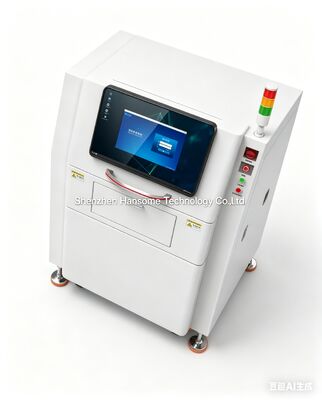

Máquina de inspecção óptica automática AOI de alta velocidade para inspecção conjunta de solda

Inspecção conjunta da solda AOI inteligente

O primeiro AOI do mundo que não requer configuração de parâmetros, com poderosa capacidade de inspeção, captura imagens em tempo real através de câmaras industriais a cores de alta precisão.Adota algoritmos de rede neural profunda., busca inteligente de um clique, programação assistida inteligente, e pode julgar de forma inteligente vários defeitos do PCBA após a solda de onda.

Características do produto

AI programação ultra-rápida, operação extremamente simples
Interface homem-máquina amigável, operação fácil de usar
Dados rastreáveis, poderosa análise estatística SPC e visualização 3D multidimensional
Capacidade de inspecção poderosa, interceptando eficazmente vários defeitos das juntas de solda
Design opcional de via única ou dupla
Suporta a penetração de refluxo de luminárias, adapta-se de forma flexível a vários cenários de produção
Proteção da lente contra impurezas, reduz a frequência de manutenção
Parafusos de condução de servomotores importados, de alta velocidade, alta precisão, estável e baixo desgaste

Casos detectáveis

Inspecção de defeitos tais como excesso de solda, solda insuficiente, ponte de solda, ausência de exposição de alfinetes, solda a frio, vácuo da solda, bolas de solda, peças erradas, peças em falta, etc.em processo de solda pós-onda.

Especificações do produto

Categoria	Especificações	Inspecção conjunta da solda AOI inteligente
Modelo	HS-D1510 (Inspecção conjunta da solda de vista inferior, norma)	Inspecção conjunta da solda AOI inteligente
Modelo	HS-D1510L (Inspecção conjunta da solda de vista inferior para placas grandes)	Inspecção conjunta da solda AOI inteligente
Parâmetros de desempenho
Método de detecção	Rede Neural Convolucional, modelos avançados de aprendizagem profunda e outros algoritmos múltiplos
Criação de um novo programa	Aproximadamente 5 a 20 minutos para uma máquina nova.
Velocidade de inspecção	0.22sec/FOV
Tamanho do PCBA	Padrão: 50mm50mm~510mm460mm; Large Board: 50mm50mm~710mm640mm
Espessura do PCBA	0.5 mm~6 mm
Altura do componente PCBA	Ponto superior: 120~165 mm; Ponto inferior: 50~90 mm
Resolução da câmera	Padrão 15MP
Configuração do hardware
Fonte de luz	Fonte de luz LED de anel de quatro cores RGBW
Câmara	Câmera industrial de varredura de área de cores de 12MP, configuração opcional conforme necessário
CPU	Intel i7, opcional i9
GPU	NVIDIA 12G, opcional 16G
Memória/armazenamento	64G DDR / 1T SSD + 8T disco duro mecânico
Monitor	23Display FHD de 8 polegadas
Mecanismo de movimento	Plataforma de mármore, parafuso de condução de servomotor de alta precisão
Ajuste da pista	Eletrodomésticos
Carga de trilho	Cadeia ≤ 12 kg, carga pesada personalizável 25 kg; Lado do ponto de solda: cinto ≤3 kg ou cadeia ≤15 kg
Equipamento do sistema
Sistema Operativo	Ubuntu 20.04 LTS 64 bits
Sistema de controlo	Cartão de controlo de movimento, PLC e comando superior do computador
Tensão de funcionamento	AC 220V ± 10%
Consumo de energia	MAX 1 kW
Dimensões externas / Elétricas
Temperatura/umidade	Temperatura de trabalho 0~45°C, 20%~80%RH sem condensação
Peso total	Máquina padrão: 525KG; Máquina de tabuleiro grande: 700KG
Dimensões externas	Padrão: LWH = 1060mm1340mm1500mm (Nota: excluindo o suporte do visor, luz tricolor)
	Large board: LWH = 1335mm1522mm1533mm (Nota: excluindo o suporte do visor, luz tricolor)

Funções

Câmara digital a cores de alta precisão e alta resolução, que produz imagens de alta qualidade
Função de reconhecimento de códigos de barras potente, com suporte a códigos 1D e 2D; Ajuste elétrico de trilhos
Forte versatilidade, adequada para fixadores, não fixadores, placas com bordas, sem bordas, sem entupimento
Transmissão de alta velocidade e estável, adaptável a vários acessórios e formas de PCBA
Alta taxa de detecção, baixa taxa de falsos julgamentos
Programação assistida por IA
Interface homem-máquina concisa e amigável, operação fácil de usar, mestre em 20 minutos
Capacidade de aprendizagem poderosa, apoiando a aprendizagem complementar contínua, quanto mais aprendizagem, melhor o efeito
Função de reconhecimento de caracteres potente, reconhecendo eficazmente vários caracteres
Coprodução multi-máquina (4 tipos)
Ajuste elétrico da largura da via
Design único da pista, melhor ângulo de irradiação da fonte de luz, evitando áreas escuras
Milhões de amostras de formação, cenários de aplicação mais amplos, menos erros
Arquitetura de software multi-tarefa, edição online durante o teste, salvação e sincronização automática
Exibição de relatórios multidimensionais, de forma a apoiar eficazmente as necessidades da gestão
Guia de iluminação de reparação de defeitos, simples e clara (opcional)
Análise eficaz do RCP e alerta precoce
Controle remoto, depuração remota, revisão centralizada
Suporta o refluxo inferior do dispositivo
