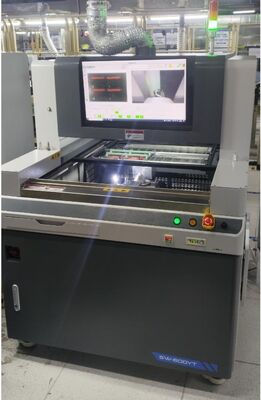

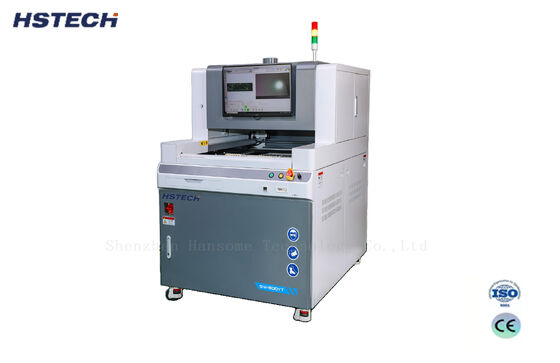

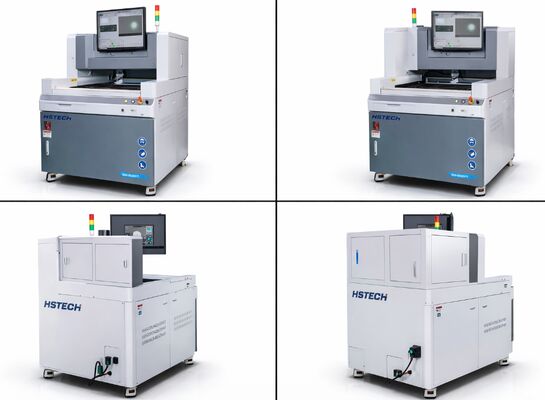

Máquina de Solda por Onda Seletiva de Alta Precisão de 5,5KW Com Proteção N2 Para Sistema de Soldagem de PCB

Tamanho da Placa de PCB Aplicável

L*W: 50×50 ~ 600×500 mm

Espessura da Placa de PCB Aplicável

Espessura do Substrato: 0,8 ~ 3 mm / Comprimento do Chumbo: Dentro de 3mm

Altura do Componente

Abaixo de 150mm acima do substrato / Abaixo de 75mm abaixo do substrato

Forma e Condições do Substrato

1. Margem da Borda do Substrato: ≥3mm da borda de processamento do substrato2. Peso dos componentes com substrato: ≤5KG3. Empenamento do Substrato: ≤0,5 mm

Panela de Solda

Material/Capacidade da Panela de Solda: Material completo de liga de titânio / 12KG Capacidade do Tanque de Solda: Potência: 4*500W 2KW

Pré-aquecimento Completo da Placa Inferior

Pré-aquecimento infravermelho de 2,5 KW

Potência de Pré-aquecimento Síncrono Durante a Soldagem

Pré-aquecimento infravermelho de 800 W

Potência Total

AC 220V 5,5KW

N₂ Requisitos

Pureza do Nitrogênio: 99,999% Pressão/Consumo: 0,5MPa / 20ℓ/min~30ℓ/min / 1,2-1,8 cúbico H

Bico de Fluxo

Bico atomizador de precisão original importado do Japão de 0,5 mm / spray de linha de 130um (opcional)

Capacidade de Fluxo

2 L

Fonte de Ar

0,5-0,7Mpa

Diâmetro Interno do Bico

φ 3mm ~ φ 20mm, tamanho personalizável

Altura da Onda

Calibração automática/medição de altura

Controle do Sistema

PC+PLC (Windows + Huichuan)

Software de Programação

Suporta programação por desenho de imagem (conveniente e rápido)

Monitoramento por Vídeo

Monitoramento de vídeo em tempo real para visualização fácil dos efeitos de soldagem

Potência/Classificação de Potência

Monofásico 220V±10% Potência de partida: 5KW

Peso

400KG (incluindo 12KG de solda)

Dimensões Gerais

LWH 1200×1530×1600 mm
