Máquina de Solda Seletiva de Precisão para Componentes Through-hole

Name: Máquina de Solda Seletiva de Precisão para Componentes Through-hole
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	HS-320
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Mahine de solda seletiva de mesa

Material do pote de solda:

Aço inoxidável

Capacidade de solda:

10kg

Peso da máquina:

70KG

Espessura da PCB:

0,8 ~ 3 mm (comprimento do pino ≤3 mm)

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Máquina de solda selectiva de escritório

robô de soldagem de componentes through-hole

robô de soldagem automática de alta precisão

Descrição do produto

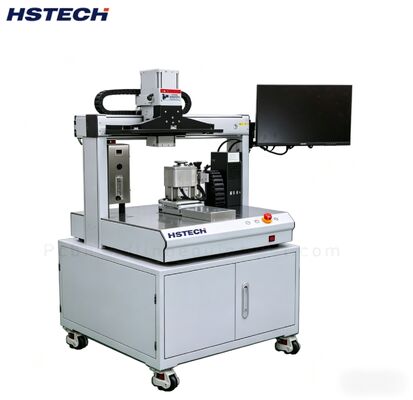

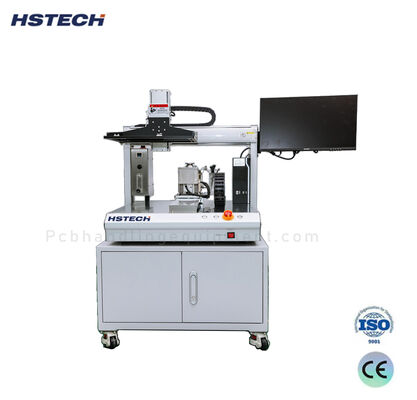

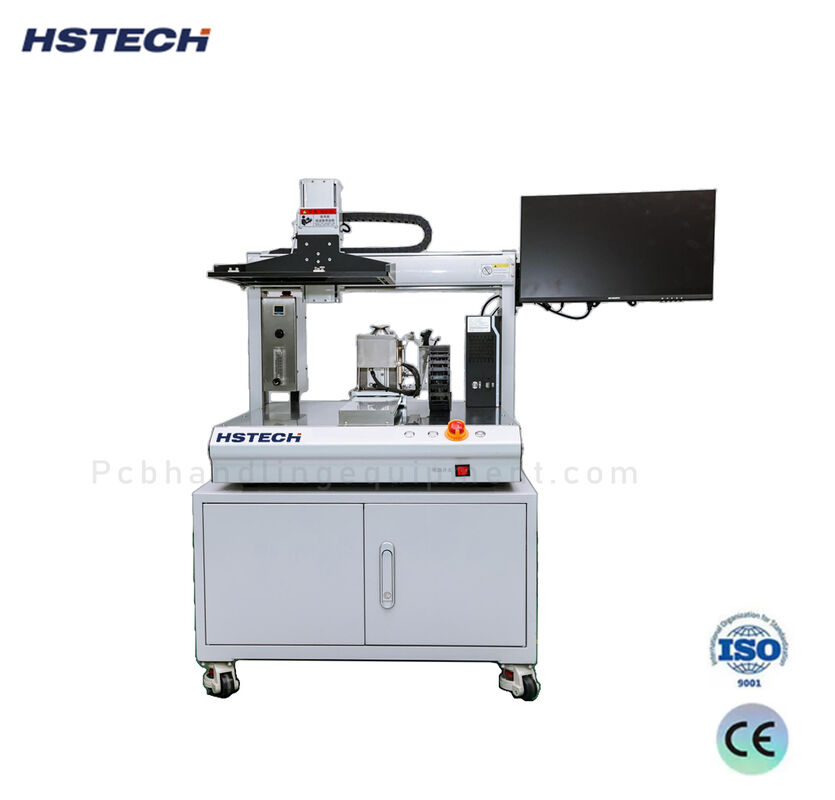

HS-320 Máquina de solda selectiva de escritório

O HS-320 é um sistema de solda seletiva compacto, de estilo desktop, projetado para solda de componentes de alto grau de precisão através de buracos.e ambientes de manutenção onde o espaço é limitado mas a qualidade não pode ser comprometida.

Especificações do produto

Ponto de especificação	HS-320
Tamanho da placa de PCB aplicável (L*W)	50 × 50 ~ 320 × 250 mm
Espessura de PCB aplicável	Espessura da placa: 0,8 ~ 3 mm / comprimento do pin: dentro de 3 mm
Altura do componente	Acima da placa: inferior a 100 mm / Abaixo da placa: inferior a 50 mm
Forma e condições do PCB	1. Borda de manuseio do PCB: ≥3 mm 2Peso dos componentes: inferior a 3 kg 3- Curvatura da placa: inferior a 0,5 mm
Materiais de saldeira / capacidade	Aço inoxidável / 10 kg
Potência de saldeira	3 × 500 W / 1,5 kW
N2 Requisitos	Pureza: 99,999% Pressão/Consumo: 0,5 MPa / 20-30 L/min / 1,2-1,5 m3/H
Garrafa de fluxo	Bocal de fluido de precisão
Capacidade de fluxo	2L (enchimento manual)
Fornecimento de ar	00,5-0,7 Mpa
Diâmetro interno do bico	Φ3 mm ~ Φ20 mm (personalizável)
Altura da onda	Ajuste automático / medição de altura
Controle do sistema	PC + PLC (Windows + Inovação)
Software de programação	Suporta desenho de imagem para programação (rápido e conveniente)
Fornecimento de energia / Potência	Fase única 220V ± 10% Potência de arranque: 2 kW
Peso	70 kg (incluindo 10 kg de solda)
Dimensões globais (LWH)	730 × 800 × 840 mm

Características fundamentais

Design de Desktop verdadeiro- Com uma dimensão de apenas 730×800 mm, o HS-320 cabe facilmente em qualquer bancada de trabalho - ideal para laboratórios, centros de reparação e pequenas oficinas.
Soldagem selectiva de precisão- Suporta altura de onda programável e diâmetros de bocal personalizáveis (Φ3-20 mm), permitindo a solda precisa de pinos individuais sem afetar os componentes SMD circundantes.
Sistema de controlo inteligente- Combina um PC (Windows) e um PLC (Inovance) para um controlo estável e em tempo real.
N2 Pronto- O suporte incorporado de nitrogénio de alta pureza (99,999%) melhora a umidade, reduz a escória e garante uma qualidade constante da junção de solda.
Calibração automática da altura da onda- O sistema mede e ajusta automaticamente a altura da onda, reduzindo o tempo de configuração manual e melhorando a repetibilidade.
Pato de solda integrado- uma panela de aço inoxidável com capacidade de 10 kg e potência de aquecimento de 1,5 kW - suficiente para uma operação contínua em produção de volume baixo a médio.

Sistemas de pré-aquecimento

Preaquecimento do lado superior (opcional)

1KW tubo de aquecimento infravermelho pré-aquece a parte superior da placa de PCB antes da solda, satisfazendo os requisitos de alta temperatura para elementos especiais.Melhora a penetração do pin tin, e melhora a qualidade geral da solda.

Preaquecimento do lado inferior

Utiliza a condução de calor infravermelho rápido para pré-aquecer placas de PCB antes da solda e mantém o aquecimento durante o processo.Características sincronizado "pré-aquecimento + solda" princípio de projeto que melhora a eficiência, aumenta a taxa de penetração do estanho, reduz o choque térmico para elementos sensíveis ao calor e garante uma alta limpeza do PCB após a solda.

Aplicações

Solução de componentes através de buracos
Reparação e retrabalho de PCB
Verificação do protótipo
Produção em pequenos lotes
Laboratórios de I&D e formação técnica

Por que escolher o HS-320?

O HS-320 preenche a lacuna entre os caros sistemas de solda selectiva em linha e as estações de solda manual.e repetibilidade a uma fração do custo e espaço - tornando-a a escolha inteligente para engenheiros e fabricantes em pequena escala.
