Descarregador automático de PCB NG OK AOI Compatível com SMEMA

Descarregador automático de PCB NG OK AOI Compatível com SMEMA

Nome da marca:	HSTECH
Número do modelo:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Descarregador de NG/OK

Fonte de energia:

AC220V, 50/60HZ

Doença:

Novo

Pressão do ar:

4-6bar

Correia transportadora:

Esd

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Descarregador automático de PCB com SMEMA

Equipamento de triagem de PCB

Compatível com descarregador de placa AOI

Descrição do produto

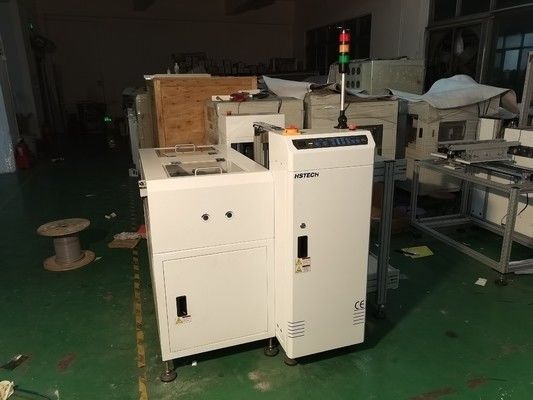

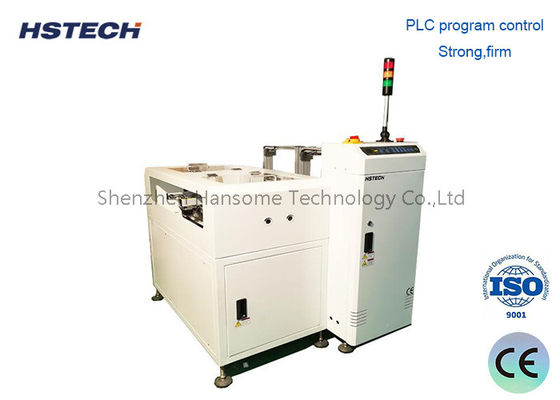

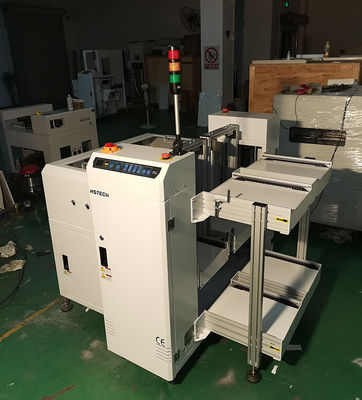

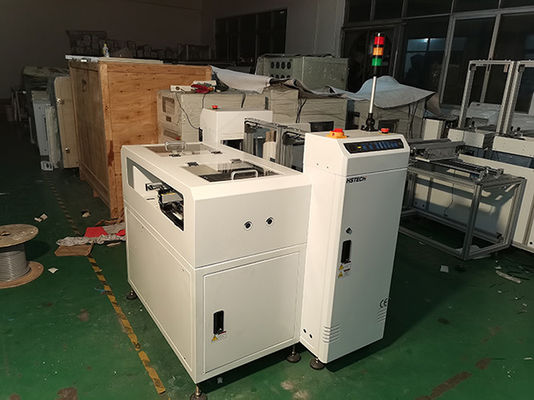

Descarregador automático de PCB NG/OK com triagem de placas AOI

Descarregador de PCB NG / OK eficiente para linhas de produção SMT. Separa automaticamente placas defeituosas e boas após inspeção AOI. Melhora a eficiência e reduz o manuseio manual.

Visão geral do produto

ODescarregador de PCB NG/OKé projetado para linhas de produção SMT para separar automaticamentebom (OK)edefeituoso (NG)Os PCB após a inspecção AOI.Interface SMEMA, o sistema encaminha de forma inteligente os PCBs para diferentes carregamentos, garantindo umprocesso de triagem totalmente automatizado, preciso e eficienteEsta solução é essencial para melhorar o controlo de qualidade e reduzir a intervenção manual na fabricação de eletrónica moderna.

Problemas de produção resolvidos

Altos custos de mão-de-obra da triagem manual
Erros de triagem e problemas de qualidade
Retardos e gargalos na produção
Gestão ineficiente do fluxo de trabalho

O descarregador NG/OK elimina estes problemas fornecendoClassificação e descarga automática e em tempo real das placas.

Características fundamentais

Seleção automática de NG/OK

Separa sem problemas os PCB defeituosos e os PCB qualificados com base nos sinais AOI

Comunicação da SMEMA

Suporta a interface SMEMA padrão da indústria para integração suave da linha SMT

Operação de elevada eficiência

Tempo de ciclo da placa: ~6 segundos por PCB.

Configuração flexível

Suporta várias configurações de revistas com quantidades personalizáveis

Estável e confiável

Sistema controlado por PLC com empurrador pneumático para transferência sem danos

Controle fácil de usar

Interface de tela sensível ao toque para fácil configuração e operação de parâmetros

Especificações técnicas

Função	Recolher as placas NG/OK separadamente através do sinal de recepção
Altura de transporte	910±30 mm
Direcção de transporte	L~R, ou R~L
Tempo de recolha do quadro	Aproximadamente 6 segundos por PCB
Tempo de mudança de revista	Aproximadamente 30 segundos.
Lado fixo da pista	Lado da frente
Lado da operação	Lado da frente
Cinturão transportador	ESD
Espessura do PCB	Min 0,6 mm
Seleção do tom	1-4 (10 mm de distância)
Fornecimento de energia	220 V, 50/60 Hz, ± 10%
Potência	00,05 kW
Pressão do ar	4-6Bar
Consumo de ar	Máximo 15 L/min
Número de revistas	Em cima: 1 revista, em baixo: 2 revistas
Sinalização	SMEMA

Modelos disponíveis

Modelo	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Espessura do PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamanho da revista	355320563mm	460400563 mm	535460570mm	535530570mm
Dimensão da máquina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg

Características opcionais

Ajuste automático da largura
Quantidade de revista personalizada
Atualização de controle de tela sensível ao toque
Configurações personalizadas para diferentes tamanhos de PCB

Cenários de aplicação

Linhas de produção SMT
Processo de inspecção AOI a jusante
Fabricação de produtos eletrónicos (EMS/OEM/ODM)
Eletrónica automóvel
Fabricação de circuitos de circuito impresso para eletrónica de consumo

Benefícios da linha de produção

Reduzir erros de classificação manual
Melhorar a eficiência da produção
Garantir uma rastreabilidade clara do NG/OK
Menores custos laborais
Melhorar a automação global da linha SMT

Por que escolher a HSTECH

EmHSTECHSomos especializados em:Equipamento de manipulação de PCB e soluções de automação SMTFornecemos:

Qualidade fiável da máquina
Personalização com base nas suas necessidades de produção
Entrega rápida e suporte global
Preços competitivos
