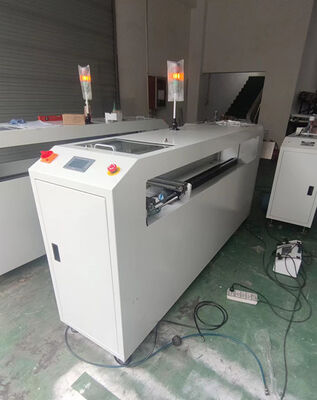

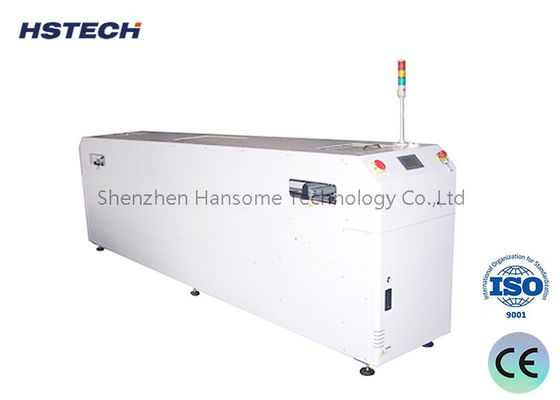

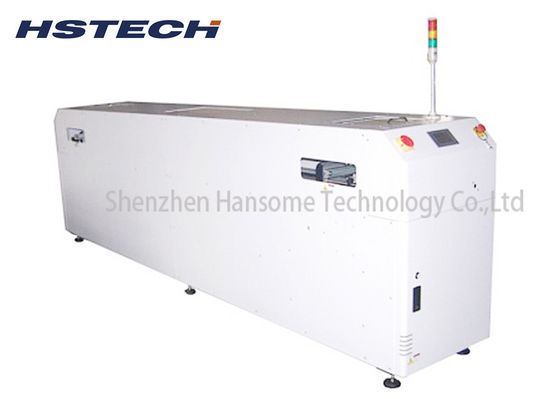

Painel automático da placa do PWB do transporte da canela do PWB do controle da tela de toque que segura o equipamento de transporte

Painel automático da placa do PWB do transporte da canela do PWB do controle da tela de toque que segura o equipamento de transporte

Nome da marca: HSTECH
Número do modelo: HS-PYJ250
MOQ: 1 unidade
Preço: Negotation
Condições de pagamento: T/T
Capacidade de abastecimento: 50 unidades/mês
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE,ISO
Distância de tradução:
Padrão 2200 mm (trilho 1 ~ 4) ou personalizado
Método de tradução:
Motor de passo + correia transportadora
tamanho apropriado do PWB:
50*50~400*250mm
Direcção de transferência:
LR ou RL
Altura de transporte:
910±20mm
Dimensão da Máquina:
600*2600*1200mm
Detalhes da embalagem:
De madeira
Habilidade da fonte:
50 unidades/mês
Descrição do produto
Equipamento de manipulação de transporte de painéis de PCB automático para linha de produção SMT
Visão geral do produto

Este transportador de transporte de PCB é especialmente projetado para linhas de produção SMT e aplicações de linha de montagem eletrônica.o transportador de transporte de PCB realiza transporte automático estável e trânsito suave de várias placas de PCB e painéis de circuitoEquipado com um sistema de controle inteligente de tela sensível ao toque, este transportador de transporte automático de PCB suporta ajuste flexível de velocidade, modo de funcionamento programável e transmissão de transporte estável,que melhora muito a eficiência da produção e realiza operação contínua não tripulada no processo de montagem. Adotando estrutura de estrutura industrial de alta qualidade e componentes de transmissão de precisão, o SMT PCB Shuttle Conveyor apresenta operação estável, baixo ruído, alta durabilidade e longa vida útil,perfeitamente compatível com a configuração padrão de oficinas de produção automatizadas modernas.

Características
  • Projeto de segurança do módulo.
  • Use o motor passo a passo.
  • Estável, equilibrado, e movendo-se com precisão.
  • Ajuste suave e paralelo da largura.
  • A direção de transporte do PCB segue as exigências do cliente.
  • Painel de controlo com ecrã táctil.
  • Compatível com o SMEMA.
Detalhes técnicos
Função Esta unidade é usada para redirecionar o fluxo de PCB para canais diferentes, de 2 linhas para 1 linha, ou de 1 linha para 2 linhas.
Modelo HS-PYJ250
Altura de transporte 910±20 mm
Distância de tradução Padrão 2200 mm ((1 ~ 4o trilho) ou personalizado
Tempo de tradução Personalizado
Método de tradução Motor passo a passo+cintura transportadora
Ferrovias fixas 1o e 4o carris fixos
Tamanho de PCB adequado 50*50~400*250 mm
Direcção de transferência L-R, ou R-L
Modo de transferência de PCB 2 em 1 fora, 1 em 2 fora, ou 2 em 2 fora.
Pressão do ar 4-6bar
Espessura do PCB Min 0,4 mm
Dimensão da máquina 600*2600*1200 mm
Sinalização SMEMA
Aplicações comuns
  • Linhas de montagem SMT:Conectando máquinas Pick & Place a fornos de refluxo ou sistemas de inspeção AOI/AXI.
  • Ensaios de PCB:Servir de tampão entre as estações de ensaio funcional.
  • Fabricação flexível:Permitir aos operadores desconectar secções da linha para manutenção sem interromper todo o fluxo de produção.
Por que sua linha SMT precisa de um transportador de transporte

Em um ambiente complexo de fabrico de electrónica, as velocidades das máquinas raramente correspondem perfeitamente.Transportador de transporte de PCBresolve isto por:

  1. Velocidade da linha de equilíbrioFunciona como um amortecedor dinâmico para absorver as diferenças de velocidade entre as máquinas a montante e a jusante, maximizando a Eficácia Geral do Equipamento (OEE).
  2. Preenchendo lacunas físicas:Conecta perfeitamente máquinas que estão mais afastadas devido às restrições do layout da fábrica.
  3. Operação versátil:Pode alternar instantaneamente entre o "Modo em linha" (transportador) e o "Modo tampão" (armazenamento) através do ecrã sensível ao toque HMI.
Optimize o fluxo de produção hoje

Garante que a sua linha de produção funcione sem interrupções.Transportador de transporte de PCB.

Contacte-nos agora para preços, prazos e suporte técnico!
