Máquina de revestimento conformal seletiva da elevada precisão auto com sistema de programação visual em linha

Nome da marca:	HSTECH
Número do modelo:	HS-H2
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Máquina de revestimento seletivo de revestimento conformal

Largura do transportador:

50-450mm (personalizado disponível)

Transmissão:

L para R ou R para L

velocidade de transporte:

0-12000mm/min

Modo de programação:

Ensino manual

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Máquina de revestimento conforme seletivo com programação visual

Máquina de revestimento conforme automática para distribuição de precisão

Máquina de distribuição de cola de programação em linha com garantia

Descrição do produto

Máquina de revestimento auto-conformal seletiva de alta precisão com sistema de programação visual em linha

Esta máquina automática de revestimento conformal é um sistema inteligente concebido para um controlo preciso do fluido e uma aplicação selectiva nas superfícies dos produtos.Equipado com uma robusta plataforma de movimento de 3 eixos como configuração de base, inclui válvulas de distribuição de spray e agulha para aplicar com precisão três anti-tintas, cola UV, cola instantânea, gel de sílica, adesivo a quente,e outros líquidos para posições precisas em PCBs ou produtosA máquina proporciona uma excelente protecção dos PCB e dos produtos contra danos ambientais.

Principais componentes

Sistema de accionamento do servomotor dos eixos X, Y e Z
Válvula de revestimento de alta precisão
Controle de PC industrial com interface completa em inglês
Estrutura estável da máquina e plataforma de trabalho sólida
Largura do revestimento 50-450 mm

Características da máquina

Capazes de aplicar revestimentos de placas inteiras e de revestimentos seletivos
A estrutura da máquina de aço inoxidável garante estabilidade sem sacudidas
Sistema de movimento XYZ, acionado por servomotor e confiável
Programação completa com entrada manual e automática do modo de programação arbitrária da pista
Sistema de programação visual em linha suporta programação de pontos, linhas, arcos e caminhos redondos
Computador pessoal industrial para controlo sistemático elevado
As válvulas de pulverização e de distribuição funcionam juntas, alternando automaticamente entre as ações de pulverização e revestimento para processos de revestimento de PCB de alta densidade
Efetivamente e uniformemente reveste as bordas dos componentes, eliminando o efeito de sombra de pulverização
Função de ajuste automático de largura inteligente com largura de transporte de 50-450 mm (personalizável)
Válvulas de limpeza automática e função do tubo no modo de espera
Detecção opcional dos lados dianteiro e traseiro dos PCB com importação automática do programa
Comunicação compatível com o SMEMA
Sistema de iluminação interna equipado
A função de alimentação constante de cola evita o desperdício de material
Melhora significativamente a eficiência da produção, economiza mão-de-obra e melhora a precisão e a qualidade do produto

Especificações técnicas

Parâmetro	Especificações
Nome do produto	Máquina de revestimento conformal seletivo
Modelo	HS-H2
Altura da transmissão	920±20 mm
Largura do transportador	50-450 mm (disponível sob medida)
Distância de movimento X/Y/Z	450 × 450 × 100 mm
Velocidade de accionamento do eixo 3	800 mm/s
Transmissão	L para R, ou R para L
Altura do componente	Para cima e para baixo máximo 100 mm
Tamanho da borda da placa de PCB	≥ 5 mm
Velocidade de transporte	0-12000 mm/min
Repetir a precisão	± 0,02 mm
Programas de armazenamento	Até 1000
Fornecimento de energia	AC220V
Pressão do ar	4 a 6 kgf/cm2
Modo de controlo	PC industrial + cartão de controlo de movimento
Ajuste de guia linear	Ajuste inteligente
Modo de programação	Ensino manual
Porto de comunicação	SMEMA
Fonte de iluminação	Fonte de iluminação auto-equipada
Fonte de iluminação de detecção	Auto-equipados
Software	Windows + software de revestimento
Motor de condução	Motor passo a passo (2pcs)
Modo de condução do eixo 3	Servomotor + módulo de direção de parafuso + cilindro elétrico
Número de válvulas de borracha	1 válvula de pulverização + 1 válvula de distribuição de agulhas
Largura da película de pulverização	5-15 mm
Método de pulverização	Automático
Potência total	2.4kW
Corpo da máquina	De aço inoxidável
Peso da máquina	450 kg
Dimensão da máquina	1000 × 1200 × 1766 mm

Aplicações

Esta máquina é amplamente utilizada para revestimento de produtos elétricos e de comunicação, circuitos integrados, pasta de solda de placas de circuito, fixa e proteção contra poeira e umidade, ecrãs de cristal líquido LCD,oradores, fones de ouvido, equipamento de áudio, componentes LED, lentes ópticas, transformadores SMD, teclados, ligação do invólucro do telemóvel, rádios, telefones, computadores, MP4 players, brinquedos eletrónicos, ligação do chassi,Interruptores, conectores e vários outros componentes electrónicos.

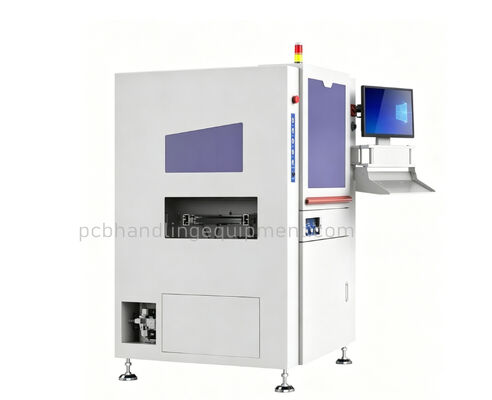

Imagens do produto
