Robô de solda automático rotativo de 4 eixos de mesa com cabeça de solda giratória de 360°

Name: Robô de solda automático rotativo de 4 eixos de mesa com cabeça de solda giratória de 360°
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

Nome da marca:	HSTECH
Número do modelo:	HS-S331R
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	100 PC/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Robô de solda automática de escritório

Tensão:

110V / 220V AC

Potência de aquecimento:

150W

Plataforma:

Dobro

Garantia:

1 ano

Distância de deslocamento X/Y/Z:

300×300×100mm

Detalhes da embalagem:

De madeira

Habilidade da fonte:

100 PC/Mês

Destacar:

Robô de solda automática de 4 eixos

cabeça de solda rotativa de 360°

máquina de solda automática de mesa

Descrição do produto

Robô de solda automático rotativo de 4 eixos de mesa com cabeça de solda giratória de 360°

Robô de solda rotativa de quatro eixos HSTECH HS-S331R

Máquina de solda automática programável para tomada de carregador DC Terminal LED Strip Solda

Visão geral do produto

O modelo HS-S331R é um robô de soldagem automatizado de 4 eixos que consiste em eixos lineares X/Y/Z mais um eixo R giratório de 360° desenvolvido pela HSTECH. Projetada para realizar tarefas de soldagem cega impossíveis para equipamentos de soldagem por refluxo e por onda, esta unidade é excelente na montagem de PCBs de tipo misto, componentes sensíveis ao calor e peças eletrônicas delicadas após o processamento SMT.

É amplamente adotado para soldagem de fios PCB, soldagem de plugues de carregadores, terminais de conectores, terminais DC e colagem de tiras de LED nas indústrias de eletrônicos de consumo. A substituição da soldagem manual estabiliza efetivamente a qualidade da soldagem, aumenta a produtividade e reduz os custos de mão de obra. O layout compacto da área de trabalho permite operação autônoma ou integração em linha com linhas de produção automatizadas.

Especificações Técnicas

Faixa de deslocamento X/Y/Z	300300100mm
Rotação do eixo R	Rotação completa de 360°
Velocidade máxima de movimento XYZ	300 mm/s
Modo de direção	Motor de passo + transmissão por correia dentada
Repetibilidade de posicionamento	±0,02mm
Modo de operação	Funcionamento totalmente automático
Método de programação	Ensine a programação manual do pendente
Sistema de controle	Placa de controle de temperatura constante dedicada
Armazenamento de programas	Armazene até 1000 conjuntos de programas de processamento; máximo de 5.000 pontos por arquivo único
Capacidade de armazenamento	256M para caixa de ensino, 32M para cartão offline; até 100.000 pontos de processamento por arquivo
Peso total	85kg
Dimensão (CLA)	516585800mm
Fonte de energia	CA220V,50/60Hz,350W
Faixa de controle de temperatura	0~550°C
Limpeza de dicas	Limpeza automática por sopro de ar pneumático
Porta Externa	USB e RS232
Tipo de solda	Solda por pontos/solda por arrasto
Ambiente de Trabalho	5 ~ 40 ℃, 20% ~ 90% UR sem condensação

Principais vantagens do produto

Articulação de 4 eixos e soldagem omnidirecional:Equipada com cabeça de solda de eixo R giratória em 360°, a máquina atinge furos cegos ocultos e pinos laterais inacessíveis a dispositivos de solda padrão. Ideal para PCBs irregulares e componentes termicamente vulneráveis.
Alta precisão e estrutura estável:A estrutura em liga de alumínio evita deformação e ferrugem. O acionamento do motor de passo de precisão garante precisão de repetição de ±0,02 mm, proporcionando juntas de solda consistentes na produção em massa e eliminando qualidade irregular da soldagem manual.
Programação eficiente e produção flexível:Suporta função de cópia ponto a ponto e em bloco para reduzir drasticamente o tempo de programação. A programação off-line via cartão de armazenamento economiza tempo de espera da máquina, realizando rápida mudança de modelo para pedidos de pequenos lotes com múltiplas especificações.
Manutenção automática da ponta de solda:O mecanismo pneumático de limpeza automática integrado remove regularmente o óxido da ponta do ferro de solda, reduzindo o desgaste da ponta e mantendo o efeito de solda estável continuamente.
Controle de soldagem em temperatura constante:A regulação precisa da temperatura de 0 a 550 ℃ se adapta a fios de solda com e sem chumbo, evitando danos por superaquecimento em componentes eletrônicos sensíveis.
Transmissão de dados conveniente:Interfaces duplas USB e RS232 suportam importação/exportação de programas e conexão de dados com sistema de gerenciamento de produção MES de fábrica para gerenciamento inteligente de oficina.

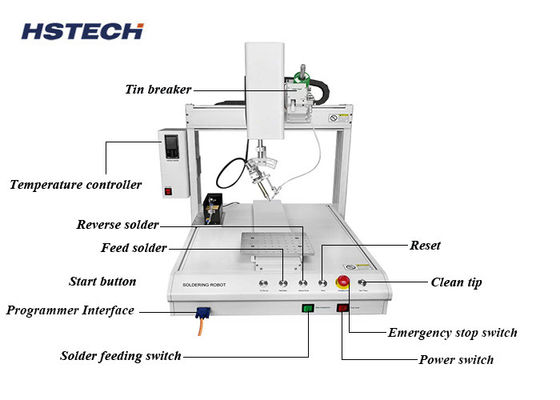

Componentes Principais

Cabeça de ferro de solda:Design de feedback de temperatura em tempo real para saída de calor estável durante soldagem contínua.
Controlador digital de temperatura:Ajuste preciso da temperatura em tempo real para evitar solda fria ou queima de componentes.
Pingente de ensino portátil:Operação intuitiva para configuração rápida do programa sem codificação complicada.
Alimentador automático de fio de solda:Alimentação quantitativa constante de solda para controlar o volume de solda com precisão para juntas uniformes.

Campos de aplicação

Eletrônicos de consumo: plugues de carregador, conectores USB, terminais de alimentação CC
Indústria de iluminação: colagem de fita LED e soldagem de PCB
Montagem de precisão: placas de circuito mistas SMT+THA e pequenos componentes frágeis
Processamento de fiação: Soldagem de estanho cabo a placa para vários módulos eletrônicos
