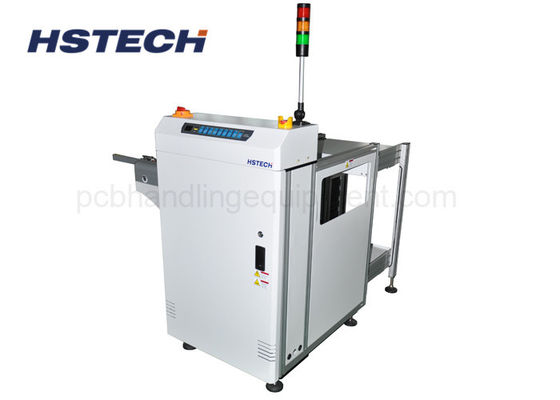

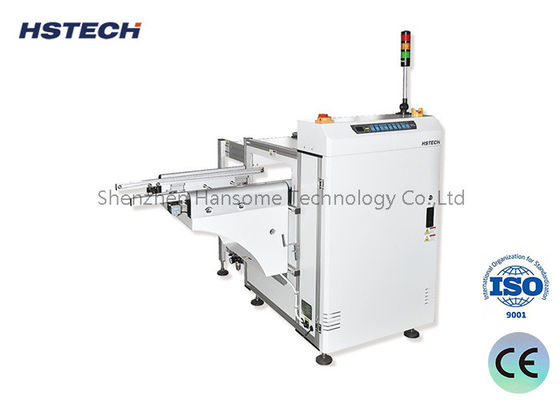

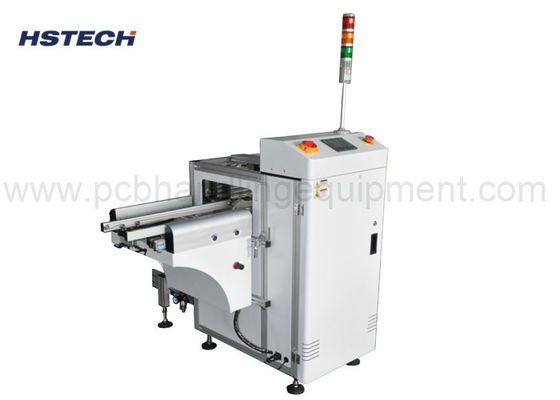

Repositório duplo de 90 graus Deslaoder Modulo de tipo L Compatível com SMEMA

Nome da marca:	HSTECH
Número do modelo:	HS-LD250
MOQ:	1 unidade
Preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	100 PC/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Carregador do PWB

Pressão do Ar:

Barra 4-6

Fonte de energia:

AC110V/220V,50/60Hz

Espessura da PCB:

Mínimo 0,4 mm

Operação:

Operação dianteira

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

100 PC/Mês

Destacar:

Descarregador de PCB duplo

Descarregador tipo L de 90 graus

Modulo de PCB compatível com o SMEMA

Descrição do produto

Design de módulo de tipo L de descarregador de 90 graus com duplo repositório com compatibilidade SMEMA

O nosso carregador de PCB serve como equipamento periférico de automação essencial para linhas de produção SMT completas.permite o transporte estável e sem costuras de PCB entre máquinas de pick-and-place, impressoras e outros equipamentos de processo SMT, concebidos para satisfazer os requisitos de montagem eletrónica de alto padrão das fábricas de EMS, fabricantes de PCB e fabricantes de contratos eletrónicos,Este carregador combina alta velocidade de marcha, vida útil prolongada e proteção completa de PCB.integra-se perfeitamente com todas as principais marcas internacionais de equipamentos SMT para estabelecer linhas de produção de ligação totalmente automáticas.

Características principais do produto

Estrutura anti-polvo totalmente fechada:O gabinete completo isola efetivamente poeira, detritos e partículas da oficina, evitando contaminação da superfície da placa de circuito, arranhões e oxidação durante a alimentação.
Janela de observação visual:A janela transparente permite um monitoramento claro do estado de alimentação, transporte e substituição do carregador de PCB sem abrir a tampa da máquina.
SS304 Corpo da máquina de aço inoxidável:A construção de aço inoxidável de alta qualidade fornece resistência à ferrugem, resistência à corrosão, alta dureza e resistência à deformação para operação contínua de 24 horas.
Quadro mecânico reforçado e robusto:Os perfis de aço espessados optimizam o equilíbrio mecânico e a supressão de vibrações durante a operação de alta velocidade.
Ajuste suave da largura paralela:O mecanismo de ajuste de precisão permite uma modificação suave da largura da pista para diferentes tamanhos de PCB sem distorção ou entupimento.
Capacidade de carregamento do porta-carregadores triplo:Suporta 3 prateleiras de revistas simultaneamente (1 superior, 2 inferior) para reduzir a frequência de substituição manual e prolongar o tempo de alimentação automática.
Grampos de carregador pneumáticos de parte superior e inferior:As pinças de bloqueio pneumáticas fixam de forma segura as prateleiras de revistas durante o funcionamento para evitar deslocamentos e vibrações.
Garantia de quebra de PCB zero:A correia transportadora de contato macio otimizada, o controle preciso da velocidade e o design de alimentação do tampão eliminam a rachadura do PCB e os danos nas bordas.
Compatibilidade total do sinal SMEMA:A interface de comunicação SMEMA padrão permite a ligação automática com equipamentos SMT a montante e a jusante.

Especificações técnicas completas

Parâmetro	Especificações
Nome completo do produto	SS304 Máquina de carregamento de PCB compatível SMEMA anti-polvo
Velocidade padrão do transportador	0.520M/Min (velocidade personalizada disponível)
Altura de transporte de PCB	910±30 mm (padrão universal de equipamento SMT)
Ciclo de carga de PCB único	Aproximadamente 6 segundos por placa
Tempo de substituição de revistas	Aproximadamente 30 segundos para troca completa do carregador
Direção de Transmissão	Esquerda para direita (L→R) ou direita para esquerda (R→L), comutável
Modo de operação	Função do painel frontal
Lado fixo da pista	Lado fixo dianteiro (disponível em configuração personalizada)
Fornecimento de energia padrão	AC 220V, 50/60Hz, tolerância ±10%
Pressão do ar de trabalho	Alimentação de ar comprimido de 4 ∼6 bar
Espessura mínima do PCB	0.4 mm
Configuração da revista	Camada superior: 1 estante; camada inferior: 2 estantes (total 3)
Pitch de revista opcional	1 mm, 4 mm, 10 mm de passo (40 mm padrão)
Comunicação de ligação	Signo industrial SMEMA padrão

Guia de selecção do modelo

Modelo	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Comprimento eficiente do PCB	5050~350250 mm	5050~455330 mm	5050~530390mm	5050~530460 mm
Tamanho da máquina	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Tamanho da revista	355320563mm	460400563 mm	535460570mm	535530570mm
Peso	140 kg	180 kg	220 kg	260 kg

Vantagens da produção e do valor do cliente

Reduzir o custo do trabalho manual:O projeto de repositório triplo estende o tempo de alimentação automática contínua, reduzindo a frequência de substituição manual e a mão-de-obra.

Estabilizar o rendimento da produção:O gabinete antipoeira e o transporte de tampão macio evitam a contaminação, arranhões e quebras de PCB, minimizando as taxas de defeitos.

Forte adaptabilidade entre marcas:A interface SMEMA universal e a altura padrão conectam todos os equipamentos SMT convencionais sem modificações.

Manutenção reduzida a longo prazo:A estrutura de aço inoxidável SS304 e a estrutura reforçada reduzem a falha dos componentes e os custos de manutenção.

Suporte de personalização flexível:Várias opções personalizáveis, incluindo velocidade do transportador, passo do carregador e layout da pista.

Adaptabilidade à produção diversificada:Funcionamento estável tanto para a produção em massa como para os lotes de protótipos de alta mistura.
