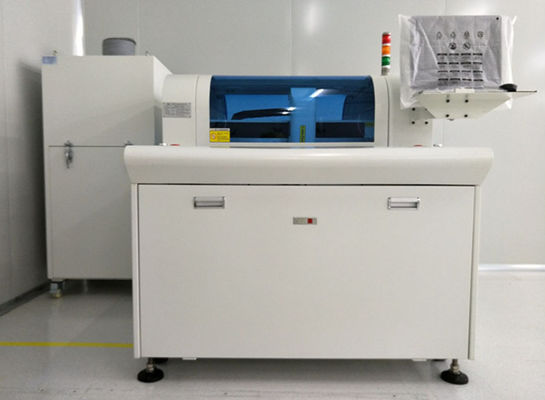

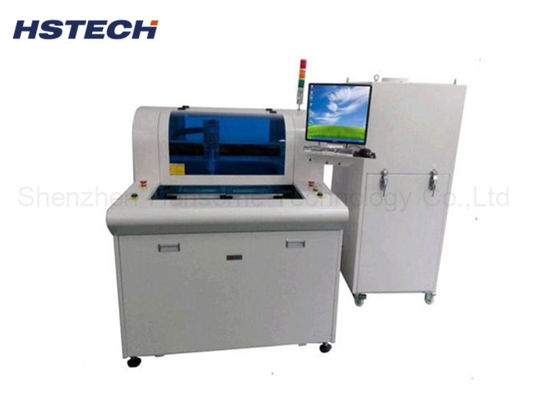

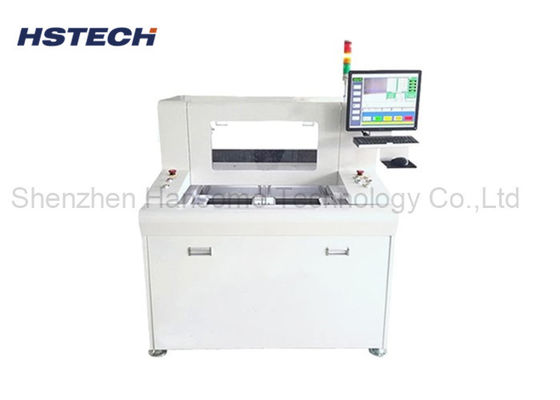

Máquina de roteamento de PCBA de dupla plataforma de 4 eixos Máquina automática de depanação de PCB com detecção CCD

Máquina de roteamento de PCBA de dupla plataforma de 4 eixos Máquina automática de depanação de PCB com detecção CCD

Nome da marca:	HSTECH
Número do modelo:	RM-560
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Máquina do router de PCBA

Outro nome:

Router automático do PWB

Tensão:

AC380V 50Hz

Fuso de roteamento:

6.000 rpm

Peso bruto:

700kg

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Máquina de roteamento PCBA de 4 eixos com detecção CCD

Máquina automática de desmontagem de PCB com CCD

Roteador de PCB de plataforma dupla

Descrição do produto

Máquina roteadora PCBA de plataforma dupla de 4 eixos

Máquina automática de remoção de PCB com detecção CCD para separação precisa de conjuntos PCBA pós-processo SMT.

Visão geral do produto

Este roteador de despanelamento automático de PCB de plataforma dupla é um equipamento de separação de precisão projetado especificamente para corte de PCBA pós-processo SMT. Apresentando guias lineares de alta precisão HIWIN, um sistema de acionamento servo completo de 4 eixos e um fuso de roteamento estável de alta velocidade de 6000 RPM, a máquina opera de forma totalmente automática seguindo caminhos de corte pré-programados.

Ele lida com eficácia com os requisitos de separação para PCBs vinculados a furos de carimbo, placas de circuito curvas e vários conjuntos de formato irregular, substituindo os separadores V-Cut tradicionais desatualizados para fornecer resultados de remoção de painéis mais limpos e sem estresse.

Utilizando o sistema operacional Windows com detecção de posicionamento visual CCD integrado, os operadores podem monitorar todo o procedimento de corte em tempo real, garantindo precisão de usinagem estável e qualidade consistente de PCB acabado para produção de eletrônicos em massa.

Princípio de funcionamento

Importação de arquivos e configuração do programa:Os operadores importam arquivos PCB Gerber ou marcam manualmente as trilhas de corte no sistema de controle de toque do Windows para gerar programas de roteamento independentes para cada modelo de placa.
Calibração de posicionamento visual CCD:A câmera CCD integrada identifica automaticamente as marcas fiduciais da PCB para calibrar as trilhas de corte, eliminando erros de posicionamento manual.
Roteamento de precisão servo-acionado:O sistema servo motor de 4 eixos aciona o fuso de alta velocidade de 6.000 RPM para se mover ao longo de caminhos predefinidos. A broca de roteamento afiada corta suavemente as abas de conexão do PCB, sem esticar ou quebrar os componentes do PCBA.
Coleta de poeira e saída da placa acabada:Um coletor de pó interno integrado absorve todos os detritos de corte e pó de resina durante a operação para manter a zona de trabalho limpa. Após a conclusão do roteamento, os PCBs separados e acabados estão prontos para serem descarregados.

Principais recursos

Fuso de fresagem de alta velocidade de 6.000 RPM para corte suave com baixa vibração e sem danos aos componentes
Design de mesa de trabalho dupla independente para carga e descarga alternadas para maximizar a eficiência da produção
Transmissão de guia linear HIWIN completa para movimento ultra-suave, longa vida útil e precisão de corte estável
Acionamento completo do servo motor de 4 eixos com controle de posição preciso e erro de posicionamento repetido inferior a 0,02 mm
Sistema operacional Windows inteligente com suporte para importação direta de arquivos Gerber e posicionamento manual ponto a ponto
Sistema de detecção visual CCD integrado para monitoramento de trilha em tempo real e correção automática de deslocamento
Coletor de pó poderoso integrado para coletar pó de PCB e restos de corte, protegendo o fuso e o ambiente da oficina
Ampla compatibilidade de materiais, incluindo PCB rígido FR4, substrato de alumínio, placa de circuito flexível FPC e placas compostas
Substituto ideal para separadores V-Cut tradicionais, lidando com painéis vinculados com furos de carimbo e placas curvas de formato especial
Baixo ruído operacional, design de corpo compacto, fácil manutenção e treinamento simples do operador

Especificações Técnicas

Modelo	RM-560
Estrutura	Fuso único, plataformas de trabalho duplas
Tamanho da máquina (mm)	100012001550
Peso bruto	700kg
Tamanho do coletor de pó (mm)	6256001600
Método de coleta de poeira	Coleção inferior
Tamanho da plataforma de trabalho	300*400mm
Tipo de condução de plataforma	Plataforma giratória dupla, fatiador de precisão com motor inversor trifásico
Sistema de condução	Eixo X/Y/Z acionado por servo motor, eixo W acionado por inversor de frequência de motor trifásico
Fuso de roteamento	6.000 rpm
Velocidade de corte	1-100 mm/s
Precisão de corte	±0,05 mm
Precisão de repetição	±0,02mm
Velocidade de movimento do eixo	800 mm/s
Sistema de eixo Z	Aparafusado, guia duplo
Kit roteador	Fresa, rotação esquerda de φ0,8 ~ φ3,0, haste em aço de tungstênio
Controle de vida útil da ferramenta	Controle de programa de software
Função de proteção ativa	Cortina de luz de segurança
Porta de segurança	Porta manual
Alarme de erro	Sim
Método do programa	Autoprogramação, câmera controlada por teclado e mouse

Materiais PCB compatíveis

Placa de circuito rígido FR4, PCB de base de alumínio, placa flexível FPC, placa composta CEM-1, PCB multicamadas fino

Principais aplicações de despanelização

Painéis PCB conectados com furo de carimbo
Placas de circuito com contorno curvo irregular
Conjuntos finos e delicados com componentes SMT sensíveis
Protótipo de PCBA em pequenos lotes e linhas de produção em massa de grande volume
