Máquina de distribuição de cola de via única de alta velocidade com válvula de injecção sem contacto

Nome da marca:	HSTECH
Número do modelo:	D450S/D1200S
MOQ:	1 unidade
preço:	negotiable
Condições de pagamento:	T/T
Capacidade de abastecimento:	50 unidades/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE,ISO

Nome do produto:

Máquina de distribuição de cola

Método de controle:

PLC + placa de controle de movimento

Posicionamento Visual CCD:

compensação de deslocamento para posição

Capacidade de distribuição:

10CC/30CC/50CC/60CC

Limpeza do bico da válvula:

Limpeza a vácuo

Garantia:

1 ano

Detalhes da embalagem:

De madeira

Habilidade da fonte:

50 unidades/mês

Destacar:

Máquina distribuidora de cola de pista única

dispensador de cola com válvula de injeção sem contato

máquina distribuidora de cola de alta velocidade

Descrição do produto

Máquina distribuidora de alta velocidade de cola de trilha única com válvula de injeção sem contato

O dispensador de cola Série D apresenta design avançado adequado para vários ambientes de produção, oferecendo desempenho de custo excepcional. A configuração abrangente atende aos requisitos de distribuição para substratos de diferentes especificações.

Utiliza tecnologia de válvula de injeção sem contato para garantir uniformidade de distribuição, aumentar a produtividade e minimizar a perda de material. Combina múltiplas tecnologias de distribuição para fornecer soluções personalizadas.

Especificações de desempenho de microdistribuição

Diâmetro mínimo do ponto de distribuição: 0,2 mm
Largura mínima da linha: 0,25 mm
Largura de excesso de cola permitida: 0,1 mm
Volume mínimo de distribuição: 2nl

O controle de microvolume em nível de nanolitro atende às demandas de fabricação de ultraprecisão de microchips, componentes minúsculos e FPCs ultrafinos, reduzindo efetivamente os defeitos e melhorando o rendimento do produto acabado.

Especificações Técnicas

Artigo (Modelo)	D450S	D1200S
Moldura Monolítica	L950D1300H1600 (mm)	L1800D1300H1600 (mm)
Método de controle	PLC + placa de controle de movimento	PLC + placa de controle de movimento
Posicionamento Visual CCD	Compensação de deslocamento para posição	Compensação de deslocamento para posição
Trilha de Transporte	Transportador de correia de alta temperatura, via de uma seção (trilha de três seções opcional)	Transportador de correia de alta temperatura, via de uma seção (trilha de três seções opcional)
Transporte motorizado de passo	0,8–15 m/min	0,8–15 m/min
Ajuste Automático de Amplitude	Trilha única: 50 ~ 510 mm	Trilha única: 50 ~ 510 mm
Modo de direção X/Y/Z	Servo motor + fuso de esfera (motor linear opcional)	Motor linear do eixo X; Servo motor do eixo Y/Z + parafuso de esfera
Velocidade máxima	1000 mm/s	1000 mm/s
Precisão de Operação	±0,02mm	±0,02mm
Curso de Dispensação	X = 510 mm, Y = 510 mm, Z = 100 mm	X = 1200 mm, Y = 510 mm, Z = 100 mm
Quantidade de válvulas equipadas	Um conjunto padrão (dois conjuntos opcionais, espaçamento de válvula duplo ajustável eletricamente)	Um conjunto padrão (dois conjuntos opcionais, espaçamento de válvula duplo ajustável eletricamente)
Aquecimento de válvula	Temperatura ambiente ~ 100°C	Temperatura ambiente ~ 80°C, ±3°C
Capacidade de distribuição	10CC/30CC/50CC/60CC	10CC/30CC/50CC/60CC
Detecção de cola	Detecção automática	Detecção automática
Limpeza do bico da válvula	Aspiração	Aspiração
Interface de comunicação	SMEMA	SMEMA
Modo de programação	Programação visual offline ou online	Importe qualquer arquivo de máquina de patch ou programação visual online
Tensão de entrada	220 V 50/60 Hz	220 V 50/60 Hz
Pressão do ar	0,6 MPa	0,6 MPa
Potência total	2,4 kW	3 kW
Peso total	650kg	750kg
Padrão de segurança	CE	CE

Campos primários de aplicação

O dispensador de alta velocidade D450S atende à fabricação de fluidos de precisão em indústrias eletrônicas de ponta, abrangendo 9 processos principais:

Subpreenchimento:Enchimento inferior para chips BGA e POP empilhados para aumentar a resistência ao choque e proteção contra umidade
Revestimento conformal de precisão:Isolamento PCB, revestimento protetor à prova d'água e anticorrosivo
Represar e Abastecer:Construção de barragem seguida de preenchimento de cavacos de grande porte para evitar transbordamento de cola
Embalagem COB:Encapsulamento para LED COB e chips de sensores de câmera
Reforço de componentes FPC:Fortaleça placas de circuito flexíveis e áreas de dobra
Encapsulamento de pinos:Isolamento e vedação para terminais de conectores
Embalagem POP de pilha:Enchimento de microvolumes para chips empilhados em múltiplas camadas
Processo de cola vermelha SMT:Pontilhamento e desenho de linhas em alta velocidade com cola vermelha SMT
Colagem adesiva termofusível:Colagem de montagem para caixas de eletrônicos de consumo e componentes ópticos

Materiais compatíveis:Cola underfill, cola UV, cola vermelha SMT, adesivo hot melt, revestimento isolante, resina epóxi, pasta de prata condutora, verniz protetor e outros materiais fluidos.

Equipamento padrão e suporte de serviço

Pacote de entrega padrão:Máquina principal, válvula de injeção padrão, unidade de controle de temperatura, sistema de visão CCD, software de operação, acessório padrão, manual do usuário e ferramentas de instalação
Instalação e comissionamento:Configuração da máquina no local, acoplamento da linha de produção, treinamento de operadores e otimização de parâmetros de processo
Serviço de garantia:Garantia total da máquina de 1 ano; garantia estendida disponível para válvulas centrais e servomotores; suporte técnico vitalício com resposta a falhas on-line 24 horas por dia
Suporte ao processo:Consulta gratuita sobre seleção de cola, testes de amostra do processo de distribuição e desenvolvimento de soluções personalizadas

Indústrias Alvo

Embalagens de semicondutores, eletrônicos de consumo, wearables inteligentes, eletrônicos automotivos, nova energia, lentes ópticas, circuitos flexíveis FPC, dispositivos médicos, telas LED, fábricas de montagem SMT

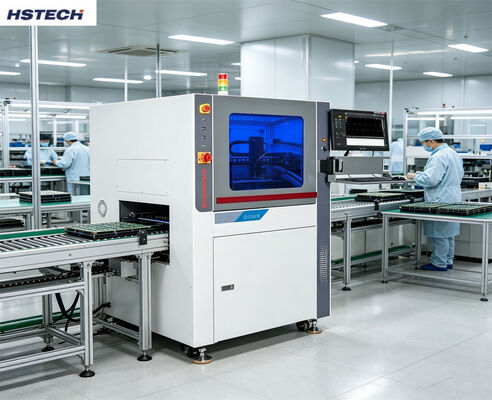

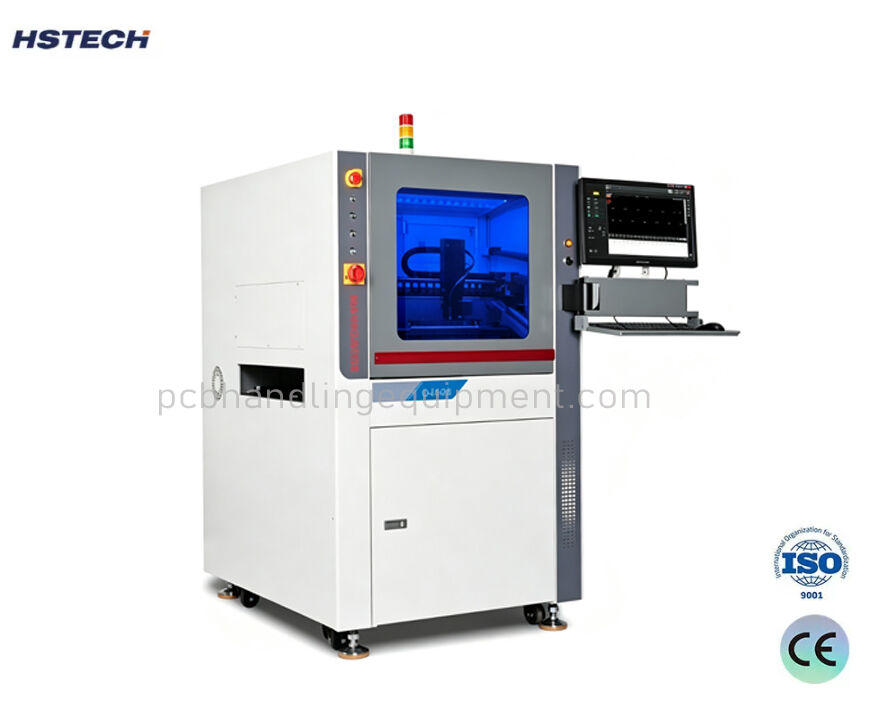

Imagens do produto
